БСЭ БСЭ - Большая Советская Энциклопедия (СИ)

А. С. Марфунин.

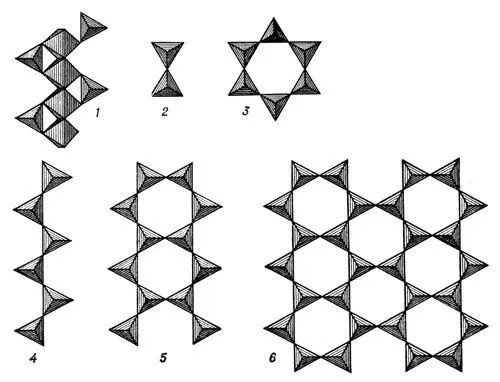

Основные типы связи кремнекислородных радикалов: 1 — изолированные тетраэдры [SiO 4] 4-с октаэдрами Mg, Fe, Ca; 2 — группы [Si 2O 7] 6-из двух тетраэдов; 3 — шестерные кольца [Si 3O 9] 6-; 4 — цепочки [SiO 3] 2-; 5 — ленты [Si 4O 11] 6-; 6 — слои из шестерных колец [Si 4O 10] 4-.

Силика'ты на'трия,натриевые соли кремниевых кислот. Известны следующие безводные С. н.: Na 2O×SiO 2(или Na 2SiO 3) — метасиликат натрия, 2Na 2O×SiO 2(Na 4SiO 4) — ортосиликат натрия, 3Na 2O×2SiO 2(Na 6Si 2O 7) — пиросиликат натрия, Na 2O×2SiO 2(Na 2Si 2O 5) — бисиликат натрия, Na 2O×3SiO 2(Na 2Si 3O 7) — трисиликат натрия. См. также Силикаты природные и Стекло .

Силика'ты синтети'ческие,простые или сложные соли кремниевых или алюмокремниевых кислот. С. с. — составная часть цементов, огнеупоров, шлаков, красного и силикатного кирпича, фарфора и фаянса, стекол, глазурей, эмалей, адсорбентов, катализаторов и пр. С. с., образующиеся в процессе нагревания сырьевой смеси, содержащей в своём составе SiO 2, AI 2O 3, CaO, MgO, K 2O и др., во многом определяют свойства получаемого технического продукта. С. с. могут образоваться и в результате нежелательных процессов, например коррозии огнеупоров расплавленными металлургическими шлаками. В отличие от силикатов природных, С. с. могут быть получены в виде однофазных продуктов, свободных от посторонних примесей. Синтезированы почти все аналоги природных силикатов, а также большое число силикатов, не встречающихся в природе.

С. с. щелочных металлов относительно легкоплавки и хорошо растворяются в воде; силикаты Na и К в виде т. н. жидкого, или растворимого, стекла используют для изготовления клея, красок, различных замазок и в мыловарении. С. с. двухвалентных и особенно трёхвалентных металлов обладают большой тугоплавкостью и химической устойчивостью. Силикаты кальция 3CaO·SiO 2и 2CaO·SiO 2являются основными компонентами портландцемента . Гидросиликаты кальция, образующиеся при гидратации цемента, а также при гидротермической обработке в автоклавах силикатного кирпича и силикатобетонных изделий , обусловливают прочность твердеющих материалов. Метасиликат кальция CaO·SiO 2— наполнитель при изготовлении бумаги. Ортосиликат магния 2MgO·SiO 2— основной компонент форстеритовых огнеупоров (встречается также в составе магнезитевых огнеупоров и шлаков). Метасиликат магния MgO·SiO 2— кристаллическая фаза электроизоляционной стеатитовой керамики. Силикат алюминия 3A1 2O 3·2SiO 2— муллит обеспечивает прочность при высоких температурах и коррозионную стойкость шамотных и муллитовых огнеупоров, широко используемых в металлургии и стекловарении. Этот же силикат в виде тончайших иголочек кристаллизуется при обжиге фарфоровых изделий; он служит своеобразной арматурой фарфора (о цеолитах и пермутитах см. в ст. Алюмосиликаты ). Алюмосиликаты лития и магния, обладающие низким коэффициентом термического расширения, — основные кристаллические фазы стойких к термическому удару керамических материалов. Способность силикатных расплавов застывать в виде стекла, не кристаллизуясь, позволяет получать стекла различного назначения. Однако в технике иногда специально создаются условия для кристаллизации стекла. При этом получают стеклокристаллические материалы — ситаллы (см. также Строительных материалов промышленность ).

Лит.: Химическая технология керамики и огнеупоров, под ред. Будникова П. П. и Полубояринова Д. Н., М., 1972; Диаграммы состояния силикатных систем, Л., 1972.

А. А. Майер.

Си'ликва(лат. siliqua), 1) древнеримская учетная и монетная единица равная 1/ 728римского весового фунта (327,45 г ) или 1/ 6в скрупула (0,19 г ). 2) Римская и византийская серебряная монета. Впервые выпущена в 323 н. э. Равнялась 1/ 24золотого солида . В 5—6 вв. применялась как основа денежного счёта в Византийской империи С падением Византийской империи С. исчезла из обращения.

Силико..., силик...(от лат. silex, родительный падеж silicis — кремень), в химических, геологических, технических и других терминах составная часть, означающая отношение к кремнию ; см., например, Силикаты , Силикотермия , Силикоз .

Силико'з(от лат. silex — кремень), заболевание человека, вызываемое длительным вдыханием пыли, содержащей свободную двуокись кремния, относится к профессиональным болезням . Встречается у рабочих горнорудной, фарфорофаянсовой, металлургической, машиностроительной промышленности. С. — наиболее неблагоприятно протекающее заболевание из группы пневмокониозов ; чаще, чем при других заболеваниях, отмечаются присоединение туберкулёзного процесса (т. н. силикотуберкулёз) и другие осложнения.

Силикока'льций, ферросплав , содержащий 23—32% Ca, 2—4% Fe (остальное Si); выплавляется в рудно-термических печах углевосстановительным процессом (см. Карботермия ) из извести и кварцита. При введении в шихту железной стружки углевосстановительным или силикотермическим (см. Силикотермия ) процессом получают ферросиликокальций, содержащий 10—20% Ca и до 25% Fe (стоимость кальция в нём ниже, чем в С.). Оба сплава используются при выплавке стали как раскислители (см. Раскисление металлов ).

Силикома'рганец ферросплав основные компоненты которого — кремний и марганец; выплавляется в рудно-термических печах углевосстановительным процессом (см. Карботермия ). С. с 10—26% Si (остальное Mn, Fe и примеси), получаемый из марганцевой руды, марганцевого шлака и кварцита, используется при выплавке стали как раскислитель (см. Раскисление металлов ) и легирующая присадка (см. Легирование ), а также для выплавки ферромарганца с пониженным содержанием углерода силикотермическим процессом (см. Силикотермия ). С. с 28—30% Si (сырьём для которого служит специально получаемый высокомарганцевый низкофосфористый шлак) применяется в производстве металлического марганца.

Силико'ны,то же что кремнийорганические полимеры .

Силикотерми'я,силикотермический процесс, получение металлов и сплавов восстановлением окислов металлов (руд, концентратов) кремнием. С. основана на том, что сродство кремния к кислороду (изменение изобарного потенциала образования окисла) выше, чем у восстанавливаемого металла. Силикотермические процессы осуществляют в дуговых печах , т. к. выделяющейся при восстановлении теплоты не хватает для расплавления и необходимого перегрева продуктов плавки (недостающая теплота подводится посредством электронагрева). Кремний применяется в этих процессах преимущественно в виде высококремнистых сплавов ( ферросилиции , силикомарганец , силикохром ), которые содержат тем меньше углерода, чем выше содержание в них кремния. С. используется для получения ферросплавов и лигатур с низким содержанием углерода, применяемых для выплавки высококачественных сталей. Со многими металлами кремнии образует прочные химические соединения — силициды , в результате чего восстановительная реакция смещается в сторону более полного протекания процесса. Это позволяет восстанавливать силикотермическим способом трудновосстановимые окислы кальция, магния, циркония, редкоземельных элементов; полученные при этом сплавы всегда имеют высокое содержание кремния. См. также Металлотермия .
