БСЭ БСЭ - Большая Советская Энциклопедия (СТ)

К. Дорш. Бокал с крышкой. Бесцветное стекло, гравировка. 1712. Нюрнберг. Музей Кестнера. Ганновер.

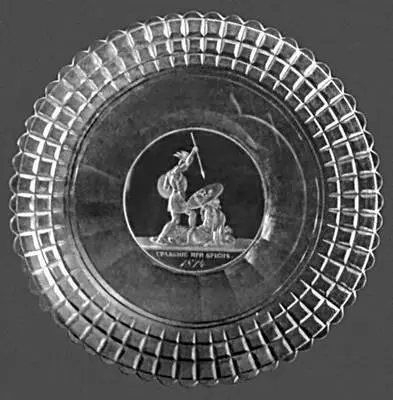

Стекло России: Тарелка. Гранение; гравировка по оригиналу Ф. П. Толстого. 2-я четверть 19 в. Императорский стекольный завод, Петербург. Русский музей, Ленинград.

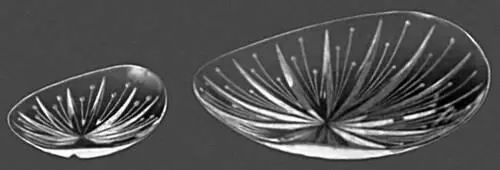

Советское стекло: Е. В. Яновская. Прибор для компота. Стекло с воздушными пузырьками. 1960. Ленинградский завод художественного стекла.

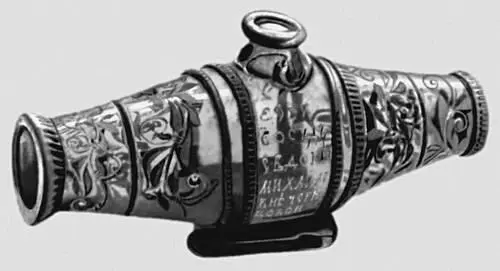

Стекло России: Кухля. Зеленое стекло. 1730.

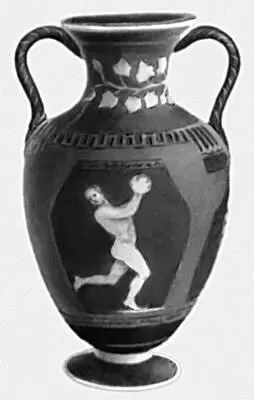

Амфора. Голубое стекло с наплавленным белым декором. 1 в. Древний Рим. Музей искусства. Толидо (шт. Огайо, США).

Л. К. Тиффани. Ваза. 1895. США. Музей художественной промышленности Северной Норвегии. Тронхейм.

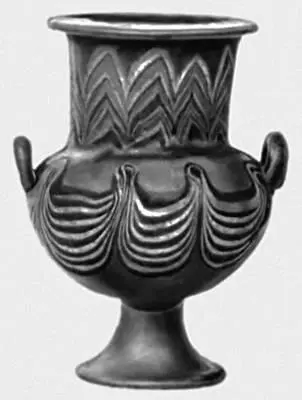

Ваза. Непрозрачное стекло. 16—14 вв. до н.э. Древний Египет. Британский музей. Лондон.

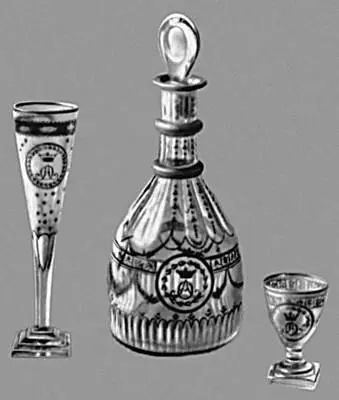

Стекло России: Рюмочка, графин, бокал. Цветное стекло с росписью золотом. 1780. Императорский стекольный завод, Петербург. Русский музей, Ленинград.

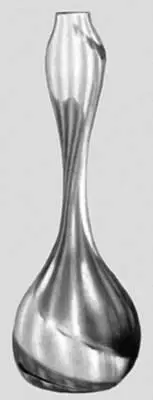

Ф. Земек. Ваза. Гутное стекло. 1958. ЧССР.

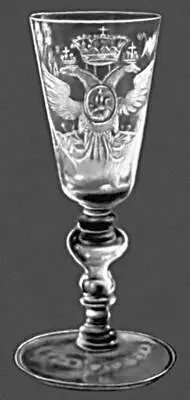

Стекло России: Кубок. Гравировка. 1-я четверть 18 в. Завод в Ямбурге. Русский музей, Ленинград.

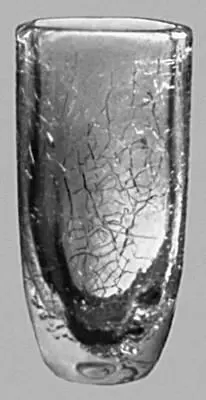

Советское стекло: Б. А. Ерёмин. Ваза для цветов. Техника кракле. Ленинградский завод художественного стекла.

Б. А. Смирнов. Декоративный сосуд «Тройник». Из сервиза «Праздничный стол». 1966—67. Цветное выдувное стекло. Музей керамики и «Усадьба Кусково XVIII века». Москва.

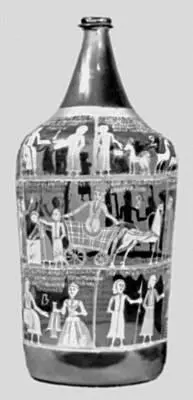

Стекло России: Бутыль с росписью эмалевыми красками. Начало 18 в. Исторический музей, Москва.

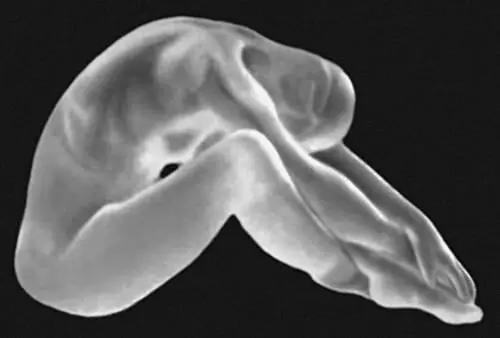

Советское стекло: В. И. Мухина. Сидящая девушка. Моделированная скульптура. 1950-е гг. Ленинградский завод художественного стекла.

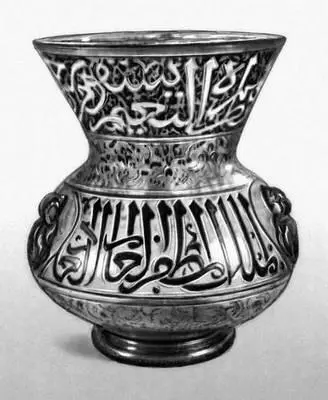

Стеклянный светильник для мечети, покрытый эмалью и золочением (Сирия). Около 1309—10. Виктории и Альберта музей. Лондон.

«Стекло' и кера'мика»,ежемесячный научно-технический и производственный журнал, орган министерства промышленности строительных материалов СССР. Начал издаваться в Ленинграде в 1925; с 1927 издаётся в Москве. В 1925—38 выходил под названием «Керамика и стекло», в 1938—1940 — «Стекольная промышленность», в 1944—47 — «Стекольная и керамическая промышленность». Освещает вопросы технологии, экономики и организации производства всех видов стекла и тонкой керамики. Тираж (1975) 10 тыс. экз.

Стекло' органи'ческое,техническое название оптически прозрачных твёрдых материалов на основе органических полимеров (полиакрилатов, полистирола, поликарбонатов, сополимеров винилхлорида с метилметакрилатом и др.). В промышленности под «органическим стеклом» обычно понимают листовой материал, получаемый полимеризацией в массе (блоке) метилметакрилата (см. Полиметилметакрилат ) . Реакцию осуществляют в формах, собранных из листов силикатного стекла, стали или алюминия; между листами помещают эластичные прокладки, толщина которых определяет толщину листа С. о. Чтобы избежать дефектов в листе, вызываемых значительной усадкой (~23%) реакционной массы, процесс проводят следующими способами: вначале получают т. н. форполимер (сиропообразную жидкость с вязкостью 50—200 мн сек/м 3, или спз ) , которую затем заливают в форму и полимеризуют, или полимеризуют в форме раствор полиметилметакрилата в мономере (т. н. сироп-раствор). Пластификаторы, красители, замутнители, стабилизаторы или др. компоненты (в зависимости от назначения С. о.) вводят в форполимер или сироп-раствор, смесь тщательно перемешивают, вакуумируют и фильтруют, заливают в герметизируемые формы, которые помещают в камеры с циркулирующим тёплым воздухом или в ванны с тёплой водой (условия изотермические). По окончании полимеризации листы С. о. извлекают из форм и подвергают окончательной обработке.

С. о. можно перерабатывать вакуум- и пневмоформованием, штампованном; его можно обрабатывать механически, склеивать и сваривать. С. о. применяют как конструкционный материал в авиа-, автомобиле- и судостроении, для остекления парников и теплиц, куполов, окон, веранд и декоративной отделки зданий, для изготовления деталей приборов и инструментов, протезов — в медицине, линз и призм — в оптике, труб — в пищевой промышленности и др.

С. о. различных марок производится в СССР; за рубежом выпускается под названием плексиглас (США, ФРГ, Франция), перспекс (Великобритания), кларекс (Япония).

Стеклобло'к,стеклянный блок, строительное изделие с герметичной полостью, изготовляемое формованием (из стекломассы) и последующим свариванием двух составляющих элементов (полублоков). Выпускаются С. светорассеивающие и светонаправляющие, из бесцветного и окрашенного стекла, квадратного и прямоугольного сечений, уголковые и др. Светорассеивающий и светонаправляющий эффекты достигаются нанесением на поверхность С. (при формовании) специальных рифлений и узоров. Размеры С. от 200 Х 200 до 400 Х 400 мм, толщина 80—100 мм. Применяются для заполнения световых проёмов в наружных стенах и для устройства светопрозрачных покрытий и перегородок. С. создают мягкое освещение, обладают высокими декоративными качествами, огнестойкостью, тепло - и звукоизолирующей способностью. Коэффициент пропускания света С. (%): бесцветных 50—60, цветных 35—40; коэффициент рассеяния света 25—30%.
