БСЭ БСЭ - Большая Советская Энциклопедия (СТ)

Лит.: Лассан В. Л., Измерение угловых скоростей, М., 1970.

К. П. Широков.

Стробоскопи'ческий эффе'кт,зрительная иллюзия, возникающая в случаях, когда наблюдение какого-либо предмета или картины осуществляется не непрерывно, а в течение отдельных периодически следующих один за другим интервалов времени (например, при периодическом открывании и закрывании проецируемой на экран картины вращающимся диском с прорезями — обтюратором, или при периодических вспышках света в тёмном помещении). С. э. обусловлен инерцией зрения, т. е. сохранением в сознании наблюдателя воспринятого зрительного образа на некоторое (малое) время после того, как вызвавшая образ картина исчезает. Если время, разделяющее дискретные акты наблюдения, меньше времени «гашения» зрительного образа, то образы, вызванные отдельными актами, сливаются и наблюдение субъективно ощущается как непрерывное. Возможны 2 типа С. э. 1-й — иллюзия движения при прерывистом наблюдении отдельных картин, на каждой из которых положения предметов несколько смещены по сравнению с предшествующей. На этом типе С. э. основано восприятие движения в кинематографе и телевидении, 2-й тип С. э. — иллюзия неподвижности (или замедленного движения), возникающая, когда движущийся предмет периодически (с частотой f 1) занимает прежнее положение. При этом для иллюзии полной неподвижности необходимо, чтобы частота моментов наблюдения f была равна f 1. Если же f и f 1 не равны, но близки, то воспринимаемое кажущееся движение предмета характеризуется частотой f — f 1 (именно оно может быть гораздо медленнее действительного и отличаться от него направлением). Приборы для реализации С. э . второго типа называютя стробоскопами. См. также Стробоскопические приборы, Стробоскопический метод измерений.

А. П. Гагарин.

Стробоскопи'я(от греч. strobos — кружение, беспорядочное движение и skopeo — смотрю), наблюдение за движением голосовых складок (связок) методом непрямой ларингоскопии с применением прерывистого света. Проводится при помощи специального прибора — стробоскопа (стробофона). С. даёт возможность настраивать частоту световых импульсов на частоту колебаний истинных голосовых складок испытуемого; при использовании электронного стробоскопа настройка производится автоматически. Если частота световых импульсов совпадает с частотой колебаний складок, то они кажутся неподвижными; при искусственном сдвиге частоты световых импульсов по отношению к колебаниям голосовых складок становятся видимыми их колебания. С. применяют для определения функциональных и органических поражений гортани.

Строга'льный стано'к, металлорежущий станок для обработки строгальными резцами горизонтальных, вертикальных и наклонных поверхностей с прямолинейными образующими.

Различают поперечно-строгальные и продольно-строгальные станки (рис.).

Главное движение С. с. — прямолинейное возвратно-поступательное. У поперечно-строгального станка оно сообщается резцу, закрепленному в суппорте, у продольно-строгального станка — столу, на котором устанавливается изделие. Резание производится во время рабочего хода, затем следует холостой ход (с более высокой скоростью), при котором резец (или изделие) возвращается в первоначальное положение. Скорость главного движения остается постоянной у всех продольно-строгальных станков и поперечно-строгальных станков с гидравлическим приводом и меняется (от нуля до максимальной и вновь до нуля) у поперечно-строгальных станков с приводом от кулисно-кривошипного механизма. В конце каждого холостого хода осуществляется движение подачи (в поперечном направлении относительно направления главного движения). У поперечно-строгальных станков оно сообщается столу и закрепленному на нём изделию, у продольно-строгальных — резцу, закрепленному в суппорте. На поперечно-строгальных С. с. обрабатывают мелкие и средние изделия, на продольно-строгальных — относительно крупные изделия или одновременно несколько средних изделий, а также изделия с узкими длинными поверхностями, главным образом в индивидуальном и мелкосерийном производствах. Из-за холостого хода невыгодно использование С. с. в крупносерийном и массовом производстве, где они заменяются фрезерными, протяжными, шлифовальными станками.

Деревообрабатывающие С. с. применяются для обработки поверхностей фрезерным инструментом (см. Фреза ) , совершающим вращательное движение. К С. с. для деревообработки относятся рейсмусовые станки, фуговальные станки и т.п.

Лит. см. при ст. Металлорежущий станок.

Д. Л. Юдин.

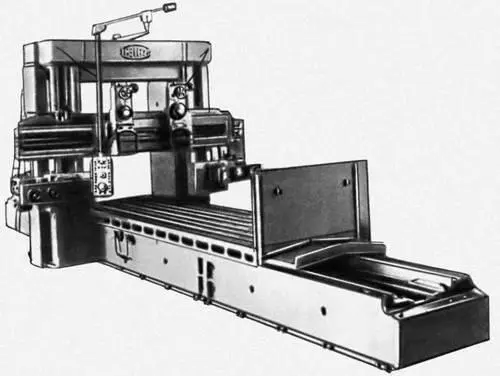

Продольно-строгальный станок по металлу (модель 7А256).

Строга'ние,процесс обработки материалов резанием со снятием стружки, осуществляемый при относительном возвратно-поступательном движении инструмента (строгального резца, ножа и т.п.) или изделия. При С. стружка, как правило, снимается при рабочем ходе.

В металлообработке скоростью резания при С. называется скорость V p (в м/мин ) прямолинейного движения резца (на поперечно-строгальном станке, рис. 1) или обрабатываемого изделия (на продольно-строгальном станке) при рабочем ходе. Подача х (в мм/дв. ход ) — поперечное перемещение изделия за один двойной ход резца (на поперечно-строгальном станке) или резца за один двойной ход обрабатываемого изделия (на продольно-строгальном станке). Глубина резания t (в мм ) — расстояние между обрабатываемой и обработанной поверхностями. Основное технологическое время при С.:

мин,

где В — относительное перемещение резца или обрабатываемого изделия в направлении подачи в мм; n — число двойных ходов резца или изделия в мин; i — число проходов резца.

Для более полного использования мощности станка применяется многорезцовое С. (рис. 2). Высокопроизводительное чистовое С. осуществляется широкими строгальными резцами со вспомогательной режущей кромкой под углом j 1= 0°, длиной (1,2—1,8) s, оснащенными пластинками из твёрдых сплавов: С. ведётся при больших подачах — до 20 мм/дв. ход и более. Рациональный режим резания при С. определяют по той же методике, что и при точении, с учётом соответствующих поправочных коэффициентов (см. Обработка металлов резанием, Резец ) .
