Структу'рные гра'нты,формы микро- и мезорельефа в районах распространения сезонно- и многолетнемёрзлых горных пород; то же, что полигональные образования.

Структу'рные зо'ны,участки земной коры, обычно линейной формы, характеризующиеся единым структурным планом и однотипными формами тектонических деформаций (например, зона разломов, зона надвигов, зона смятия и т.д.). Выделяются также структурно-фациальные зоны и структурно-формационные зоны, которые, кроме того, обладают специфическими особенностями состава слагающих их ассоциаций горных пород ( фаций или формаций ) . Каждая такая зона является показателем определённых тектонических условий, при которых формировались составляющие её геологические комплексы.

Структу'рные ка'рты,карты, отображающие какую-либо опорную геологическую поверхность (кровля или подошва стратиграфических подразделений, маркирующие слои и горизонты, поверхности несогласий, разрывных разрушений, залежей полезных ископаемых, водоносных горизонтов и т.п.), скрытую на глубине. При построении С. к. используются данные, полученные при геологической съёмке, бурении скважин, проведении горных выработок или при геофизических исследованиях, по которым устанавливаются высотные отметки опорной поверхности в разных точках площади исследования. Изображение формы и глубины залегания даётся с помощью стратоизогипс, методика построения которых аналогична изогипсам с учётом всех данных геологического строения территории ( рис. ).Масштабы зависят от назначения карт: мелкомасштабные карты (1:1 000 000) применяются обычно для изображения поверхности фундамента платформ; крупномасштабные (1:50 000, 1:10 000 и крупнее) — для определения форм залегания и проектирования разведки и подсчёта запасов полезных ископаемых.

Важное значение в практике поисков, разведки и эксплуатации полезных ископаемых имеют также структурно-геологические карты, которые совмещают С. к. и карты геологического строения местности или какого-либо подземного горизонта; они имеют большое значение для проведения разведочных и эксплуатационных работ при разработке месторождений полезных ископаемых. См. также Геологические карты.

Лит.: Высоцкий И. В., Структурно-геологическая съемка, М. — Л., 1946; Михайлов А. Е., Структурная геология и геологическое картирование, 3 изд., М., 1973.

Г. Д. Ажгирей, А. Е. Михайлов.

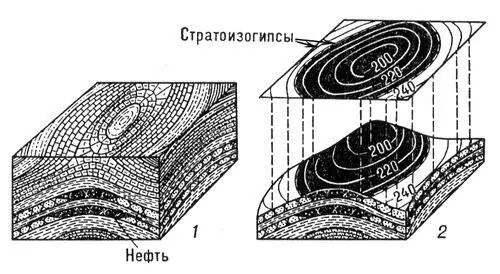

1 — блок-диаграмма антиклинальной складки с нефтеносным пластом; 2 — структурная карта (вверху) и блок-диаграмма (внизу) этого же участка со снятой верхней частью пород по кровле нефтеносного пласта; цифрами указаны абсолютные высоты стратоизогипс в м .

Структу'рные терра'сы,структурно-денудационные террасы, террасовидные площадки, образующиеся в результате препарировки поверхности более стойких пластов в серии горизонтально залегающих слоев горных пород неодинаковой сопротивляемости выветриванию и денудации. См. также Террасы.

Структу'рные фо'рмулыв химии, средство изображения структуры химических соединений. С. ф. отражают взаимное расположение атомов в молекуле и порядок связи между ними. Для построения С. ф. используют буквенные символы элементов и штриховые изображения химических связей. В некоторых случаях в С. ф. указывают знаки полного или частичного заряда на атомах, прямыми и изогнутыми стрелками показывают индукционные и мезомерные электронные смещения (см. Мезомерия ) .

Структу'рный ана'лиз,совокупность методов исследования структуры вещества. К С. а. относятся рентгеновский структурный анализ, рентгенография материалов, нейтронография, электронография, протонография (см. Теней эффект ) и др.

Структу'рный эта'ж(ярус), комплексы горных пород различного состава и стратиграфического объёма, связанные между собой единством структурного плана и тектонических деформаций, а также однотипностью проявлений магматизма и степени метаморфизма горных пород. Каждый С. э. отражает определённый этап тектонической эволюции той или иной территории (структурной зоны). Как правило. этажи разделяются угловыми несогласиями. Примеры крупных С. э.: складчатый фундамент и осадочный чехол платформ, собственно геосинклинальный С. э. и орогенный С. э. складчатых систем. Крупные С. э. иногда называются структурными комплексами.

Лит.: Богданов А. А., О термине «структурный этаж», «Бюлл. Московского общества испытателей природы. Отдел геологический», 1963, т. 38, № 1.

Структуроме'трия фотографи'ческая,учение об измерении изобразительных свойств фотографического материала, обусловленных дискретной структурой как непроявленного слоя фотографической эмульсии, так и проявленного почернения фотографического. С. ф. зародилась в рамках сенситометрии, и такие её понятия, как разрешающая способность фотографирующей системы и зернистость почернения, долгое время относились к числу величин, исследуемых при сенситометрических испытаниях. Выделение С. ф. в самостоятельный раздел фотографической метрологии завершилось лишь к концу 60-х гг. 20 в., когда в фотографию были перенесены многие понятия общей теории связи и информации теории, а фотографический материал стали рассматривать как один из элементов систем передачи, записи и воспроизведения изображения (наряду с телевизионными, электроннооптическими и другими элементами таких систем) и описывать в терминах, общих для всех этих элементов.

В С. ф., кроме упомянутого выше, изучают: частотно-контрастную характеристику (нередко называемую функцией передачи модуляции); гранулярность (объективно измеряемую микрофотометром неоднородность оптической плотности почернения D, обусловленную зернистостью его структуры и выражаемую средним квадратом флуктуации плотности почернения или его пропускания ) , отношение сигнал/шум (отношение приращения D негатива, вызванного приращением экспозиции от объекта, т. е. «сигналом», к среднеквадратичной флуктуации D негатива, т. е. к «шуму»); спектр мощности шумов (распределение квадрата амплитуды флуктуаций D по пространственным частотам); квантовую эффективность детектирования (способность фотоматериала к выделению слабого сигнала при наличии шума; выражается частным от деления отношения сигнал/шум в полученном изображении на отношение сигнал/шум в действующем световом потоке при измерении его идеальным детектором). В С. ф. исследуют также информационные свойства фотографического материала, в частности информационную ёмкость (плотность записи в бит/ед. площади) и чувствительность информационную.
