Свободнопоршнево'й генера'тор га'за,безвальный мотогенератор, агрегат, обеспечивающий газовую турбину рабочим телом необходимых параметров; состоит из двигателя внутреннего сгорания со свободно движущимися поршнями и поршневого компрессора. Рабочее тело — горячая сжатая смесь продуктов сгорания топлива в двигателе и продувочного воздуха из компрессора. Двигатель приводит компрессор в действие и является генератором газа. Компрессор подаёт сжатый воздух в цилиндры двигателя для их продувки и наддува. С. г. г. с газовой турбиной образуют силовую установку. Идея такой установки (состоящей из генератора газа и расширительной машины) впервые была предложена и осуществлена В. И. Гриневецким. Первая конструкция С. г. г. была разработана в 1922—23 советским инженером Е. Е. Лонткевичем для газотурбинной установки транспортного типа. В 1951 во Франции был выпущен первый промышленный образец С. г. г. по схеме Пескара. В С. г. г. обычно используют двухтактный дизель с прямоточно-щелевой продувкой и высоким наддувом. Продукты сгорания или их смесь с избытком продувочного воздуха поступают в ресивер, а затем в турбину. Газы на выходе из С. г. г. имеют температуру 400—550 °С и давление 0,4—0,5 Мн/м 2 (4—5 кгс/см 2 ) . Эти сравнительно низкие параметры рабочего тела позволили создать дешёвую и экономичную газовую турбину мощностью 10—50 Мвм.

Силовая газотурбинная установка с С. г. г. сочетает в себе положительные свойства дизеля и газовой турбины, и её кпд достигает 40%. На одну газовую турбину могут работать несколько С. г. г. Силовые газотурбинные установки с С. г. г. применяют в различных отраслях промышленности, на транспорте и в энергетике.

Недостатки С. г. г.: нерациональное использование энергии на холостом ходу и малых нагрузках, громоздкие газопроводы, сложность синхронизации работы поршней.

Лит.: Двигатели внутреннего сгорания, под ред. А. С. Орлина, 2 изд., [т. 1—4], М., 1970—73; Жуков В. С., Газотурбинные установки со свободно-поршневыми генераторами газа в энергетике, М., 1971.

Н. Ф. Кайдаш.

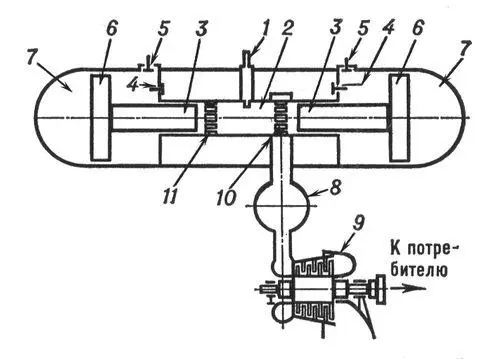

Схема силовой газотурбинной установки со свободнопоршневым генератором газа: 1 — форсунка; 2 — камера сгорания; 3 — поршень дизеля; 4 — нагнетательный клапан компрессора; 5 — выпускной клапан компрессора; 6 — поршень компрессора; 7 — буферная полость генератора; 8 — ресивер; 9 — газовая турбина; 10 — выпускные окна; 11 — продувные окна.

Свободностру'йная гидротурби'на, гидротурбина, у которой давление в потоке воды при входе в рабочее колесо и на выходе из него равно атмосферному, т. е. она является активной турбиной. Поток воды в С. г. направляется в рабочее колесо в виде свободной струи. Если в С. г. из подводящего устройства выходит одна кольцевая струя, которая попадает сразу на все лопасти, то такая С. г. называется непарциальной. У парциальной С. г. вода на лопасти поступает только при прохождении ими зоны действия струи. Все С. г. (за исключением гидротурбины «Сфиндекс», предложенной в 1963 швейцарской фирмой «Эшер-Вис») являются парциальными, причём самая распространённая из них — ковшовая гидротурбина.

Свобо'дные колеба'ния,колебания в любой колебательной системе, происходящие в отсутствие внешнего воздействия; то же, что собственные колебания.

Свобо'дные радика'лы,см. Радикалы свободные.

Свобо'дные хлебопа'шцы,вольные хлебопашцы, в России 19 в. бывшие помещичьи крестьяне, освобожденные от крепостной зависимости на основании указа императора Александра I от 20 февраля 1803. По этому указу помещики получили право освобождать как отдельных крестьян, так и целые селения с обязательным наделением их землёй. Крестьяне за получение воли и земли должны были платить помещикам выкуп или выполнять различные повинности. При невыполнении этих условий крестьяне могли быть возвращены помещику. Широкого применения указ не получил. За время царствования Александра I в С. х. было превращено только 47 тыс. человек мужского пола (около 0,5% от всех крепостных крестьян). В разряд С. х. входили также дворовые люди и крестьяне, лично отпущенные на волю, если они приобретали землю. Юридически С. х. близки к государственным крестьянам, в состав которых они и были включены в 1848.

Лит.: Семевский В. И., Крестьянский вопрос в России в XVIII и первой пол. XIX в., т. 1, СПБ, 1888.

Свобо'дные худо'жественные мастерски'е,Государственные свободные художественные мастерские, советские художественные учебные заведения (1918 — начало 1920-х гг.). Были созданы на базе местных художественных училищ (в т. ч. в Москве, Петрограде, Казани, Саратове, Одессе, Харькове) с целью реформировать художественное образование, связать его с задачей строительства сов. художественной культуры. Наряду со сторонниками традиционных методов обучения в С. х. м. большую роль играли представители «левых» течений в искусстве и приверженцы производственного искусства. Педагогические принципы С. х. м. не успели сложиться в определённую систему. На основе московских С. х. м., созданных на базе Строгановского художественного училища (1-е ГСХМ) и Московского училища живописи, ваяния и зодчества (2-е ГСХМ), в 1920 был образован Вхутемас.

Свобо'дный ве'ктор,см. Вектор.

Свобо'дный(до 1924 — Алексеевск), город областного подчинения, центр Свободненского района Амурской области РСФСР. Ж.-д. станция в 180 км к С. от Благовещенска. Порт на правом берегу р. Зея (приток Амура). 68 тыс. жителей (1975, в 1939 — 44 тыс., в 1959 — 56 тыс. жителей). Перевалочная база грузов с ж. д. на водный транспорт. Заводы: вагоноремонтный, «Автозапчасть», литейно-механический, высоковольтной аппаратуры, судоремонтно-судостроительный, строительных деталей; швейная фабрика. Техникумы: вечерний механический, ж.-д. транспорта, кооперативный; медицинское училище.

Свобо'дный,посёлок городского типа в Базарно-Карабулакском районе Саратовской области РСФСР. Ж.-д. станция (Карабулак) на линии Аткарск — Вольск. Птицекомбинат. Совхоз по откорму крупного рогатого скота и свиней. Строится (1975) элеватор.
