Лит . см. при ст. Сенситометрия .

Л. Н. Капорский.

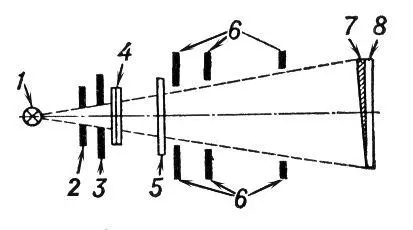

Рис. 2. Оптическая схема сенситометра ФСР-41: 1 — источник света; 2 — кожух затвора с отверстием; 3 — шторка затвора; 4 — светофильтр искусственного «солнечного» света; 5 — светофильтр для определения эффективной светочувствительности; 6 — диафрагмы; 7 — фотометрический клин; 8 — испытуемый фотоматериал.

Рис. 1. Сенситограмма — последовательность фотографических почернений, соответствующих последовательности нормированных экспозиций испытуемого фотоматериала.

Сенситоме'три'я(от позднелатинского sensitivus — чувствительный и ...метрия ), учение об измерении фотографических свойств светочувствительных материалов. Возникла в 40-х гг. 19 в. (вслед за открытием фотографии) и долгое время ограничивалась определением светочувствительности фотослоёв (откуда её название). Содержание С. существенно расширилось после введения в 1890 английским учёными Ф. Хертером и В. Дриффилдом понятия о характеристической кривой , с помощью которой оцениваются многие важные свойства фотографического слоя. Современное практическое значение С. очень велико. На ней основаны многочисленные методы количественного контроля отдельных стадий производства фото- и киноматериалов и массового получения фотоизображений (в кинематографии, полиграфии, при аэрофотосъёмке и пр.), а также приёмные и арбитражные испытания. Методы С. широко применяются в тех областях науки, где необходимо прибегать к фотографической регистрации излучения (астрономия, спектроскопия и т. д.).

С. включает три основных раздела: денситометрию , интегральную С. и спектральную С. Первая посвящена измерению оптических плотностей почернения проявленных фотографических слоев, цель которого — количественная оценка результатов фотографического процесса. Содержание остальных двух разделов составляет количественное выражение свойств фотоматериалов по результатам измерения оптических плотностей. В интегральной С. свойства материалов определяются по отношению к белому свету или иному свету сложного спектрального состава. В спектральной С. изучают свойства (в частности спектральную чувствительность ) фотоматериалов как функции длины волны экспонирующего света и влияние вида этих функций на конечный фотографический эффект. По типам исследуемых фотографических слоев С. разделяется на С. черно-белых материалов, С. цветных материалов, С. фотографических бумаг и С. материалов для регистрации ионизующих излучений. Инструментальными средствами С. служат денситометры , микрофотометры , сенситометры , спектросенситометры , резольвометры и некоторые другие приборы.

Совокупность взаимосвязанных методов испытания фотографических свойств светочувствительных материалов составляет сенситометрическую систему. Советская система С. (ГОСТы 2817—50, 2818—45, 2919—45, 10691—63 для черно-белых материалов, ГОСТ 9160—59 для цветных материалов) отличается от других национальных систем (американской АСА, немецкой ДИН) большей полнотой получаемой информации и включает общесенситометрические, спектросенситометрические испытания и определение разрешающей способности фотослоёв (резольвометрические испытания).

Характеристическая кривая фотоматериала ( рис. 1 ) — это функциональная зависимость между оптической плотностью 1) почернения фотографического , возникающего после проявления, и логарифмом экспозиции lg H . Тангенс g угла наклона прямолинейного участка этой кривой к оси lg H называется контрастности коэффициентом ; он характеризует способность фотоматериала передавать разность яркостей различных участков изображаемого объекта. Отношение экспозиций, в диапазоне между которыми характеристическая кривая прямолинейна, называемая фотографической широтой L [на рис. 1 L = lg ( H C / H B )]. (В практической фотографии чем больше L , тем лучше.) По характеристической кривой определяют важнейшую сенситометрическую величину — светочувствительность фотоматериала S , являющуюся основой сравнения материалов между собой и выбора оптимальных условий экспозиции при фото (кино) съёмке и позитивной печати. Светочувствительность есть величина, обратная экспозиции, соответствующей определённой точке характеристической кривой (эта точка называется критерием светочувствительности): S = k/H kp ( k — некоторое постоянное число). В сов. системе С. черно-белых фотоматериалов S материалов общего назначения и киноплёнок (по отношению к белому свету заданного спектрального состава) оценивается по критерию, равному диффузной оптической плотности 0,2 сверх плотности D 0 вуали фотографической , a S плёнок для аэрофотосъёмки — по плотности 0,85 сверх D 0 : ( рис. 2 ). H при этом выражается в люкс × сек . В американской системе АСА в нем. системе ДИН т. е. критерием в обоих случаях служит диффузная оптическая плотность 0,1 сверх плотности вуали. Точность определения сенситометрических величин в среднем — светочувствительности ±10%, коэффициент контрастности ±4%. Плотность вуали оценивается с точностью ±0,02 единиц оптической плотности.

Т. к. S , g и D 0 зависят от времени проявления t пр , то в общесенситометрические испытания включено и построение кривых кинетики проявления S = f 1 ( t пр ), g = f 2 ( t np ) и D 0 = f 3 ( t пр ). По этим кривым находят число светочувствительности — важнейший параметр, служащий для общего сопоставления фотоматериалов между собой и выбора правильных условий экспонирования при практическом фотографировании. Это число представляет собой светочувствительность при т. н. рекомендованном коэффициенте контрастности g рек. Для универсальных (любительских) фотоплёнок g рек= 0,8, для негативных киноплёнок — 0,65, для позитивных киноплёнок — 1,8 и т. д. Число светочувствительности современных негативных материалов S 0 , 2 составляет от ~20 до 350—400 единиц ГОСТ, а аэрофотографических плёнок S 0 , 85 — 130—2000 единиц ГОСТ. Между его значениями для фотоматериалов средней контрастности (g = 0,8—1) в сов. системе С. и основных зарубежных системах можно установить следующие (весьма приближённые) соотношения: S ГОСТ= 0,65antilg (0,1 S ДИН ), S ГОСТ = 0,8 S ACA . Так, 32 единицы ГОСТ=17°ДИН = 40 АСА. К сенситометрическим испытаниям относится также построение кривых, называемое изоопаками (см. Невзаимозаместимости явление ).
