Уточнение величины сейсмических воздействий на сооружения в зависимости от местных условий конкретного участка территории сейсмоопасного района (физические и динамические свойства грунтов и подстилающих пород, мощность верхних слоев земной коры, наличие многолетнемёрзлых горных пород, тектонические условия, особенности рельефа, спектральные свойства приходящих сейсмических волн и т. п.) составляет предмет сейсмического микрорайонирования. Графическим выражением С. р. являются карты, содержащие сведения об интенсивности сотрясений (в баллах) для любого географического пункта при средних грунтовых условиях. Согласно Строительным нормам и правилам, к средним грунтовым условиям относятся глины, суглинки, пески, супеси при положении уровня грунтовых вод глубже 8 м от поверхности Земли, а также крупнообломочные грунты при положении уровня грунтовых вод от 6 до 10 м от поверхности Земли. В СССР общая площадь сейсмоопасных районов составляет 28,6% территории страны (в т. ч. на 9-балльные районы приходится 2,4%, на 8-балльные — 3,2%). районы возможных 9-балльных землетрясений находятся в Средней Азии, Прибайкалье, Камчатке, Курильских островах и др.; 8-балльные районы — в Молдавии, Крыму, на Кавказе, в Южной Сибири и др.

В СССР карты С. р. являются официальным документом, который непосредственно связан с нормами и правилами сейсмостойкого строительства. Действующая нормативная карта С. р. утверждена Государственным комитетом Совета Министров СССР по делам строительства в 1969 (СНиП 11-А. 12—69); на этой карте выделены районы возможных 6-, 7-, 8- и 9- балльных землетрясений для средних грунтов (по сейсмической шкале ГОСТ 6249—52), а также районы, где возможны землетрясения интенсивностью более 9 баллов. За рубежом карты С. р. имеются в Болгарии, Румынии, Монголии, США, Японии и некоторых др. странах.

Лит.: Сейсмическое районирование СССР, М., 1968; Строительные нормы и правила, ч. 2, раздел А, гл. 12. Строительство в сейсмических районах. Нормы проектирования, М., 1970; Методические рекомендации по сейсмическому районированию территории СССР, М., 1974.

Г. А. Шенкарёва.

Сейсмо...(от греч. seismós — колебание, землетрясение), составная часть сложных слов, означающая: относящийся к колебаниям в земной коре (к землетрясениям, к подземным толчкам), например сейсмограф.

Сейсмогра'мма(от сейсмо... и ...грамма ) , результат записи сейсмических колебаний посредством сейсмографа. Техника записи разнообразна. Наиболее распространена запись на фотобумаге с помощью светового луча, отражённого от зеркальца маятника сейсмометра или гальванометра; запись может производиться также на закопченной бумаге остриём пера, на простой бумаге пером с чернилами и на химически обработанной бумаге разогретой иглой. Создаётся аппаратура, позволяющая записывать сейсмические колебания в цифровом коде на магнитную ленту для ввода в ЭВМ. Для описания С. приняты международные обозначения, основанные на лат. названиях. На С. параллельно с записью колебаний наносят марки точного времени; длина отрезка минутной линии на С. может изменяться от 10 мм до нескольких мм в зависимости от записи короткопериодных (сейсморазведка) или длиннопериодных (удалённое землетрясение) колебаний. По С. устанавливается момент прихода (вступления) различных сейсмических волн в пункт наблюдений и из сейсмического годографа определяется время возникновения землетрясения и местоположение очага. Величины амплитуд и периодов колебаний позволяют судить об энергии землетрясений (магнитуде) и интенсивности колебания (балльность) в пункте наблюдения. Запись волновой картины от землетрясения или взрыва отображает строение среды, через которую распространяются сейсмические волны.

И. В. Горбунова.

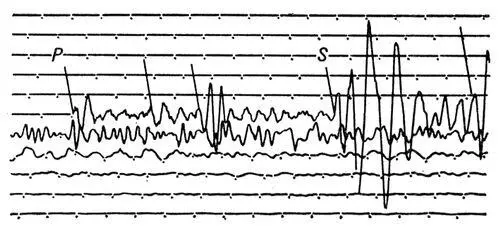

Сейсмограмма: P — продольные волны; S — поперечные волны.

Сейсмо'граф(от сейсмо... и ...граф ) , прибор, записывающий колебания грунта, вызванные сейсмическими волнами. Состоит из сейсмометра — прибора, принимающего сейсмический сигнал, и регистрирующего устройства. Основная часть сейсмометра — груз, соединённый с основанием прибора связями типа упругих, например маятник. Основание прибора жестко укреплено на исследуемом объекте. При колебаниях объекта вследствие инерции возникает движение груза относительно основания; это движение в большинстве современных сейсмометров преобразуется в электрический сигнал, который записывается, обычно в аналоговой форме, на самописцах с механической, фотографической или магнитной записью (см. Сейсмограмма ) . Для расширения динамического диапазона записи и удобства использования затем ЭВМ иногда применяется кодированная цифровая запись.

Существуют также более простые С., в которых движение груза сейсмометра, увеличенное механическим или оптическим путём, записывается на самописцах с механической или фотографической записью. См. также Сейсмометрия.

Д. П. Кирнос.

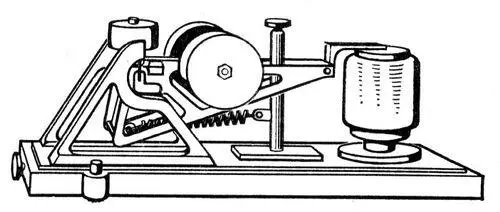

Рис. 1. Внешний вид сейсмометра СКМ-3.

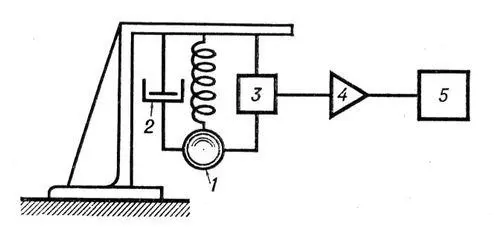

Рис. 2. Схема сейсмографа: 1 — груз сейсмометра; 2 — демпфер (устройство для гашения собственных колебаний груза); 3 — преобразователь движения груза в электрический сигнал; 4 — фильтр-усилитель; 5 — самописец.

Сейсмокардиогра'фия(от сейсмо..., кардио... и ...графия ) , метод графической регистрации механических проявлений сердечной деятельности путём записи сейсмического эффекта, т. е. механических движений тела человека, вызванных работой сердца; разновидность баллистокардиографии. Сейсмокардиограмма позволяет оценить ритм сердечных сокращений и получить представление об их силе и координированности, а также о соотношении фаз систолы и диастолы.

Сейсмоло'гия(от сейсмо... и ...логия ) , раздел геофизики, изучающий землетрясения, их причины, последствия и меры защиты искусственных сооружений. Основной носитель информации — сейсмические волны, интерпретация записи которых позволяет изучать наряду с землетрясениями строение Земли, а также выявлять месторождения полезных ископаемых (см. Сейсмическая разведка ) и фиксировать взрывы (например, ядерные).
