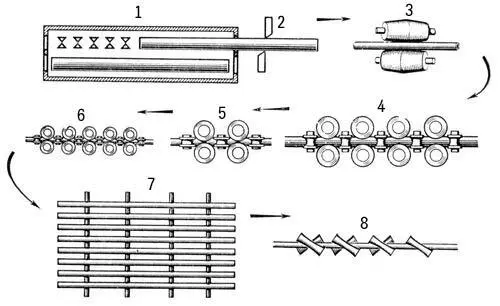

Рис. 1. Схема технологического процесса производства труб на трубопрокатном агрегате с непрерывным удлинительным станом: 1 — нагрев заготовок в секционных проходных печах; 2 — разрезка заготовок на ножницах; 3 — прошивка заготовок на прошивном стане; 4 — прокатка трубы на длинной оправке на непрерывном стане; 5 — прокатка на калибровочном стане; 6 — прокатка на редукционном стане; 7 — охлаждение готовых труб; 8 — правка труб на косовалковых правильных машинах.

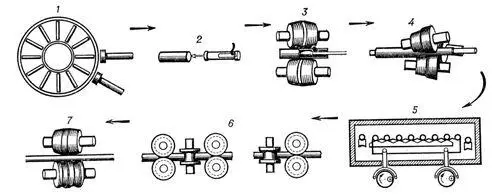

Рис. 4. Схема технологического процесса производства труб на трубопрокатном агрегате с трёхвалковым удлинительным станом: 1 — нагрев исходной заготовки; 2 — центровка заготовки; 3 — прошивка на прошивном стане; 4 — раскатка на трёхвалковом стане; 5 — промежуточный подогрев заготовки; 6 — прокатка на редукционном стане; 7 — калибровка трубы на стане поперечно-винтовой прокатки.

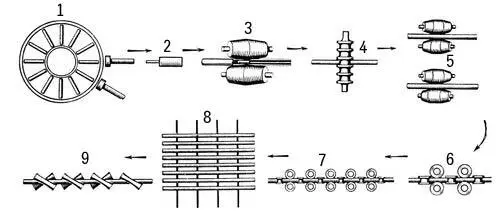

Рис. 3. Схема технологического процесса производства труб на трубопрокатном агрегате с короткооправочным удлинительным станом: 1 — нагрев исходной заготовки; 2 — центровка заготовки; 3 — прошивка на прошивном стане; 4 — раскатка на короткооправочном стане; 5 — раскатка на раскаточных станах; 6 — прокатка на калибровочном стане; 7 — прокатка на редукционном стане; 8 — охлаждение готовых труб; 9 — правка труб на косовалковых правильных машинах.

Трубосва'рочный стан, система машин для выполнения всех технологических операций при производстве металлических труб методом гибки их из полосы или листов и последующей сварки кромок. Главные признаки, характеризующие тип Т. с., — расположение сварного шва (продольный или спиральный, то есть расположенный по винтовой линии) и способ сварки. Наиболее распространены Т. с., в которых сварка осуществляется давлением (с нагревом свариваемых кромок током повышенной и высокой частоты или контактная — сопротивлением и в пламенных печах) и плавлением (дуговая под слоем флюса или в среде нейтральных газов). Первый из этих способов широко применяется для производства труб диаметром до 500 мм с продольным или спиральным швом. При производстве труб диаметром менее 100 мм в состав Т. с. включается редукционный стан. Т. с. с дуговой сваркой находят применение преимущественно для производства труб диаметром от 500 до 1620 мм и более; сварка ведётся снаружи и внутри трубы. Т. с. печной сварки служат для производства водогазопроводных труб только с продольным швом диаметром 10—114 мм . Этот способ сварки наиболее производителен, особенно когда в линию Т. с. входит редукционный стан, дающий возможность повышать скорость выхода трубы за счёт уменьшения её диаметра и толщины стенки. На современных станах скорость выхода доведена до 20 м/сек при диаметре 10 мм . Исходным материалом большей частью является рулонная полоса, при этом Т. с. работают обычно в так называемом бесконечном режиме, который обеспечивается стыковой сваркой полосы без остановки Т. с. Разрабатываются Т. с. для производства двухслойных и многослойных газопроводных труб диаметром более 1 м (исходный материал — рулонная полоса толщиной 3—14 мм ).

Лит.: Матвеев Ю. М., Ваткин Ю. Я., Кричевский Е. М., Сварные трубы. [Справочник], 2 изд., М., 1972; Маскилейсон А. М., Медников Ю. А., Непрерывные агрегаты печной сварки труб, М., 1972.

А. И. Целиков.

Трубоукла'дчик, предназначен для удержания трубопровода на весу при прохождении по нему очистных и изоляционных машин, спуска трубопровода в траншею, удержания его конца при сварочно-монтажных работах и для выполнения различных погрузочно-разгрузочных работ в полосе строящегося трубопровода. Используется также как тягач. Выполняется на базе гусеничного трактора, на котором устанавливаются боковая стрела, контргруз (для уравновешивания Т.), привод и лебёдка, смонтированная на специальной раме ( рис .). В СССР разработаны Т. грузоподъёмностью до 35 т .

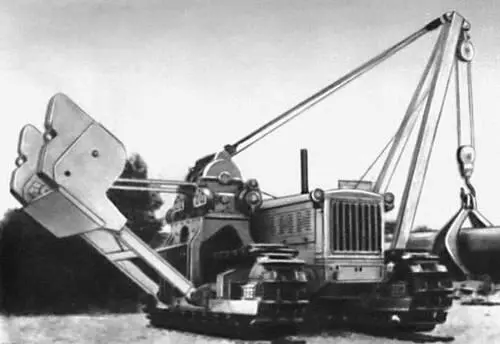

Трубоукладчик ТГ-351.

Тру'бчатая печь, промышленная печь, предназначенная главным образом для тепловой обработки сыпучих материалов. См. Вращающаяся печь .

Тру'бчатый разря'дник, устройство для защиты электрических установок от перенапряжений , обеспечивающее гашение дуги сопровождающего тока вследствие её охлаждения потоком газа (образующимся в канале трубки, в которой расположен разрядный промежуток). Подробнее см. в ст. Разрядник .

Трубче'вск, город, центр Трубчевского района Брянской области РСФСР. Расположен на правом берегу р. Десны (приток Днепра), в 53 км к С.-З. от железнодорожной станции Суземка (на линии Москва — Киев), в 94 км к Ю.-З. от Брянска. Упоминается в письменных источниках в 1164 и 1185 как Трубецк в Черниговском княжестве , затем — в Новгород-Северском. С начала 13 в. центр удельного княжества, разорён монголо-татарами около 1240. Со 2-й половины 14 в. в Великом княжестве Литовском, с 1503 в Московском государстве. Через Т. шла засечная черта . В 1609—44 принадлежал Польше. С 1778 уездный город Орловской губернии. Советская власть установлена в январе 1918. В 1920—24 в Брянской губернии, с 1929 райцентр Западной области, с 1938 — Орловской области. С 9 октября 1941 по 18 сентября 1943 был оккупирован немецко-фашистскими войсками; в районе Т. активно действовали советские партизаны. С 1944 районный центр Брянской области. В Т. — пенькообрабатывающий, овощесушильный, маслосыродельный заводы, трикотажная фабрика. Политехнический техникум, совхоз-техникум, педагогическое училище. Народный театр. Краеведческий музей.

Лит.: Падин В. А., Трубчевск, 2 изд., Тула, 1975.

Тру'бы, полые (пустотелые) цилиндрические или профильные изделия, имеющие большую по сравнению с сечением длину. При относительно небольшой массе Т. обладают большим моментом сопротивления изгибу и скручиванию.

Металлические Т. из стали и цветных металлов изготовляют преимущественно круглого сечения, а также квадратного, прямоугольного, овального и др.; чугунные и неметаллические Т. (стеклянные, асбоцементные, пластмассовые и др.) имеют обычно круглое сечение.
