Питательные и конденсатные насосы, регенеративные подогреватели, деаэраторы относятся к вспомогательному оборудованию турбинной установки. Вспомогательное оборудование парогенераторной установки, работающей на твёрдом топливе, составляют пылеприготовительное оборудование и золоуловители, дутьевые вентиляторы, подающие воздух в топочную камеру парогенератора, и дымососы, отсасывающие продукты сгорания топлива (дымовые газы удаляются в атмосферу через дымовые трубы высотой 150—360 м ) . В парогенераторах на газомазутном топливе, работающих с избыточным давлением в топочной камере и в газоходах, вместо дутьевых вентиляторов используют воздуходувки с повышенным напором; дымососы при этом не требуются. Общие вспомогательные производственные установки и сооружения ТПЭС — установки и сооружения технического водоснабжения, топливного и зольного хозяйства. Основное назначение технического водоснабжения — обеспечение турбоагрегатов водой, необходимой для охлаждения отработавшего пара (на конденсационных электростанциях расход воды составляет свыше 30 м 3 /сек в расчёте на турбину мощностью около 1 Гвт ) . Источником водоснабжения могут быть река, озеро, море. Большей частью применяют оборотное водоснабжение, с сооружением охлаждающих прудов (на конденсационных электростанциях) или градирен (преимущественно на ТЭЦ), реже — прямоточное водоснабжение, с однократным пропусканием охлаждающей воды через конденсаторы турбин. Топливное хозяйство ТПЭС, использующей твёрдое топливо (преимущественно уголь), включает разгрузочные устройства, систему ленточных конвейеров, подающих топливо в бункеры парогенераторов, топливный склад с необходимыми механизмами и транспортными устройствами, дробильное оборудование. Шлак (в твёрдом или жидком виде) из топочных камер удаляют водой по смывным каналам; затем шлако-водяную смесь центробежными насосами перекачивают в золоотвалы. Летучую золу, уловленную в золоуловителях, удаляют с помощью воды или воздуха. При использовании в качестве топлива мазута в топливное хозяйство входят мазутные баки, насосы, подогреватели, трубопроводы.

Главный корпус ТПЭС (в котором размещены энергоблоки), вспомогательные производственные установки и сооружения, электрические распределительные устройства, лаборатории, мастерские, склады и пр. размещают на производственной территории ТПЭС (пл. 30—70 га ) . Территорию для конденсационной электростанции выбирают вне городов, возможно ближе к источнику водоснабжения и топливной базе. ТЭЦ располагают вблизи потребителей тепла.

Как и всякая электростанция, ТПЭС должна иметь высокую надёжность, обладать свойством манёвренности и быть экономичной. Надёжность оборудования ТПЭС должна быть достаточной для того, чтобы в каждый момент времени ТПЭС могла развивать мощность, равную мощности электрической нагрузки (изменяющейся во времени), и обеспечивать необходимое качество электроэнергии в энергосистеме. Надёжность оборудования и энергоблоков ТПЭС, зависящую, в частности, от обеспечения требуемого водного режима, чистоты пара, конденсата и воды в пароводяном тракте электростанции, оценивают готовности коэффициентом, т. е. относит. продолжительностью нахождения агрегата или энергоблока в работе и в состоянии готовности к работе (в резерве). Величина коэффициента готовности энергоблока определяется соответствующими показателями турбоагрегата и парогенератора и находится в пределах 0,85—0,90. Манёвренность обеспечивает быстрое изменение мощности электростанции в соответствии с изменением мощности нагрузки. Экономичность электростанции характеризуется величиной расчётных удельных затрат на производство 1 квт ч электроэнергии. Расчётные удельные затраты определяются единовременными (за годы строительства станции) капиталовложениями, а также ежегодными издержками производства с момента ввода оборудования в эксплуатацию (затратами на топливо, выплатой заработной платы персоналу, амортизационными отчислениями) и на ТПЭС в СССР составляют около 1 копейки на квт ч. Важными экономическими показателями являются также: удельная величина капиталовложений (стоимость 1 квт установленной мощности зависит от типа ТПЭС и других факторов и составляет 100— 200 рублей); удельная численность персонала (штатный коэффициент равен 0,5—1,0 человек на Мвт ) , удельный расход условного топлива (~340 г/квт×ч ) . Одно из существенных требований к ТПЭС — выработка электрической и тепловой энергии с сохранением чистоты окружающей среды (воздушного и водного бассейнов).

Современная ТПЭС — высокоавтоматизированное предприятие, на котором осуществляется автоматическое регулирование всех основных процессов не только в режиме нормальной эксплуатации оборудования, но и в режиме пуска энергоблоков ( рис. 2 ). Автоматизированные системы управления (АСУ) крупных ТПЭС включают ЭВМ. В СССР вычислительную технику и логические устройства применяют на энергоблоках мощностью 200—300 Мвт и выше.

Лит.: Жилин В. Г., Проектирование тепловых электростанций большой мощности, М., 1964; Купцов И. П., Иоффе Ю. Р., Проектирование и строительство тепловых электростанций, М., 1972; Рыжкин В. Я., Тепловые электрические станции, М., 1976 (в печати).

В. Я. Рыжкин.

Рис. 2. Щит управления энергоблоками тепловой паротурбинной электростанции.

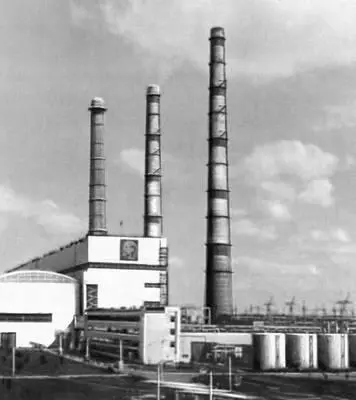

Рис. 1. Общий вид тепловой паротурбинной электростанции (Конаковская ГРЭС).

Теплова'я сеть,система трубопроводов (теплопроводов) для транспортирования и распределения теплоносителя (горячей воды или пара) при централизованном теплоснабжении. Различают магистральные и распределительные Т. с.; потребители подсоединяются к распределительным Т. с. через ответвления. По способу прокладки Т. с. подразделяют на подземные и надземные (воздушные). В городах и посёлках наиболее распространены подземная прокладка труб в каналах и коллекторах (совместно с другими коммуникациями) и так называемая бесканальная прокладка — непосредственно в грунте. Надземная прокладка (на эстакадах или специальных опорах) обычно осуществляется на территориях промышленных предприятий и вне черты города. Для сооружения Т. с. применяют главным образом стальные трубы диаметром от 50 мм (подводка к отдельным зданиям) до 1400 мм (магистральные Т. с.).
