БСЭ БСЭ - Большая Советская Энциклопедия (ТЕ)

Малорастяжимые нити отличаются от эластика повышенной объёмностью, большой извитостью и пушистостью при небольшом упругом удлинении. В СССР такие нити, полученные из комплексных капроновых нитей, называются мерон, из лавсановых нитей — мелан; за рубежом — саабо или астралон. Их вырабатывают путём дополнительной термообработки высокорастяжимых нитей. См. также Малорастяжимые текстурированные нити .

Извитые нити получают преимущественно способом гофрирования; при этом синтетическую нить плотно набивают в специальную камеру и в таком виде подвергают тепловой обработке (в СССР эти нити называют гофрон, за рубежом — банлон). Извитые нити отличаются большой пилообразной извитостью, мягкостью, высоким удельным объёмом, но сравнительно небольшой растяжимостью. Второй способ основан на том, что синтетическая нить при протягивании по лезвию стальной пластинки подвергается сложной деформации; в результате отдельные элементарные нити приобретают спиралеобразную форму. Такие нити в СССР называются рилон, за рубежом — аджилон. Извитые нити вырабатывают также трикотажным способом. При этом из обычных термопластичных комплексных нитей на высокоскоростных трикотажных машинах производят полотно, которое подвергают тепловой обработке, в результате чего нити после роспуска полотна приобретают устойчивую извитость.

Петлистые нити получают, воздействуя воздушной струей на комплексную нить в момент её прохождения через канал прибора, в который под давлением подают воздух. Эти нити в СССР называются аэрон, за рубежом — таслан.

Профилированные нити (полиамидные, полиэфирные и др.) формуют, используя фильеры с отверстиями не круглого, а фигурного сечения. В результате получают нити с различной конфигурацией поперечного сечения или же с внутренними каналами. При обычной растяжимости они имеют более низкую объёмную массу, матовый оттенок, обладают повышенной гигроскопичностью. Таким способом можно получить нити, по внешнему виду и свойствам похожие на натуральные.

Бикомпонентные нити формуют из двух или более полимеров. При этом отверстия фильер разделены перегородкой на несколько (две или более) частей, к каждой из которых подаётся свой прядильный расплав. Образующиеся нити состоят из нескольких различных по химическому составу частей. После вытягивания они подвергаются тепловой обработке, в результате которой вследствие различной усадки полимеров нити приобретают извитость, повышенную объёмность, рыхлую структуру.

Комбинированные (армированные, каркасные) нити получают при совместно текстурировании различных нитей (например, ацетатных и капроновых) или при скручивании уже готовых Т. н., обладающих различными структурой и свойствами, а также при скручивании обычных комплексных или высокорастяжимых нитей со штапельными волокнами.

Высокообъёмная пряжа вырабатывается из смеси химических штапельных волокон (в основном полиакрилонитрильных), имеющих усадку 20—30%, с низкоусадочным волокном. При термообработке такой пряжи в свободном состоянии высокоусадочные волокна укорачиваются, а низкоусадочные почти не меняют своей длины, но, будучи связаны с высокоусадочными волокнами силами трения, изгибаются, придавая пряже пушистый вид.

Потребность в Т. н. непрерывно увеличивается, поэтому будут создаваться новые и совершенствоваться существующие способы текстурирования. Технический прогресс в технологии текстурирования осуществляется в следующих направлениях: повышение производительности оборудования; создание новых принципов текстурирования, например, путём разделения совместно скручиваемых нитей без применения сложных и дорогостоящих механизмов ложного кручения; совмещение нескольких процессов, например, формования, вытягивания и текстурирования, на одном агрегате; увеличение ёмкости паковок; механизация и автоматизация операций (заправка машин, ликвидация обрывов, съём готовых паковок); автоматическое регулирование технологических параметров с помощью программирующих устройств и др.

Лит.: Усенко В. А., Переработка химических волокон, М., 1975, с. 255—396.

В. А. Усенко.

Текти'ты(от греч. tektós — расплавленный), стеклянные природные тела зелёного, жёлтого или чёрного цвета, разнообразной формы и размеров, целиком оплавленные, обладающие характерной скульптурной поверхностью. Содержание SiO 2может достигать 88,5%, Al 2O 3— 20,5%, FeO — 11,5%. CaO — 8,5%; важно присутствие Ni и сравнительно с др. стеклами низкое содержание воды. Образцы Т. имеют нулевую намагниченность. Термин «Т.» введён австрийским геологом Э. Зюссом (1900). Среди древних народов ходило немало легенд, связанных с Т.; они служили магическими атрибутами, амулетами, их использовали для врачевания и т. п. Находки Т. известны на всех континентах, исключая Антарктиду.

Т. часто называли по месту их нахождения: иргизиты и жаманшиниты (по р. Иргиз и урочищу Жаманшин на Южном Урале), молдавиты [по названию р. Молдава (современная Влтава, Чехословакия)], филиппиниты (на Филиппинских островах), и идошиниты (в Индокитае), австралиты (в Австралии и др. Встречаются Т. только в палеоген антропогеновых отложениях или просто на поверхности Земли в областях, исключающих их вулканическое происхождение.

До сих пор нет общепринятой гипотезы происхождения Т.: одни считают их метеоритами; другие предполагают, что Т. образовались в результате падения на Землю метеоритов, астероидов или комет. Исследования Т. в 1960—70 в урочище Жаманшин на территории СССР свидетельствуют об ударно-метеоритном происхождении кольцевой структуры Жаманшина и об образовании Т. в основном из земного вещества путём его переплавления под воздействием высокой температуры (так называемый ударный метаморфизм).

Лит.: Воробьев Г. Г., Что вы знаете о тектитах. М.. 1966.

Т. А. Грецкая.

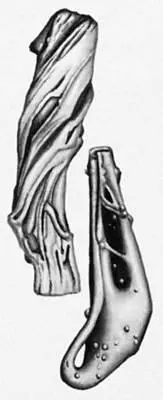

Рис. к ст. Тектиты.

Тектогене'з,совокупность тектонических движений и процессов, формирующих тектонические структуры земной коры. Термин «Т.» предложен нем. геологом Э. Харманом (1930). См. Тектонические движения.

Текто'никав архитектуре, то же, что архитектоника.

Текто'ника(от греч. tektonikós — относящийся к строительству), геотектоника, отрасль геологии, изучающая структуру земной коры и её изменения под влиянием механических тектонических движений и деформаций, связанных с развитием Земли в целом (см. Тектонические движения и Тектонические деформации ) . Основная задача Т. — изучение современной структуры земной коры, то есть размещения и характера залегания в её пределах различных горных пород, и закономерных сочетаний структурных элементов разного порядка — от мелких складок и разрывов до континентов и океанов, а также выяснение истории и условий её формирования (см. Тектонические структуры ) .
