Н. П. Ерпылёв.

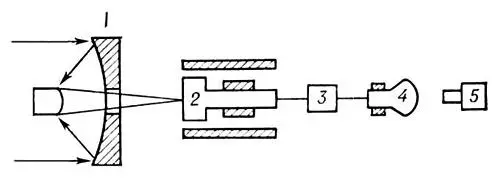

Рис. к ст. Телевизионный телескоп.

Телевизио'нный техни'ческий центр(ТТЦ) им. 50-летия Октября, крупнейшая в мире (1975) телевизионная станция, находится в Москве; предприятие Государственного комитета Совета Министров СССР по телевидению и радиовещанию, на котором создаются программы Центрального телевидения. Объединяет телевизионные комплексы в районе Останкина (сооружен в 1964— 1970), на улице Шаболовке (1938) и систему передвижных средств телевидения. Программы Центрального телевидения передаются в эфир передающей станцией, расположенной в Останкинской телебашне (см. Телевизионная башня ) . Кабельными, радиорелейными и спутниковыми средствами связи ТТЦ связан практически со всеми телецентрами СССР, обеспечивает также обмен телепрограммами по сети Интервидения и Евровидения.

Останкинский телецентр осуществляет запись общественно-политических и художественных программ в 10 аппаратно-студийных блоках, каждый из которых имеет сложное технологическое оборудование, аппаратные видео- и звукорежиссёров, студию, снабженную специальным освещением мощностью до 300—400 квт (крупнейшая площадь 1000 м 2 ) . В концертной студии (до 800 мест) ведётся запись телепрограмм обычно с участием зрителей. Вещательные программы формируются в аппаратно-программных блоках, обеспечивающих показ диктора, кинофильмов, видеозаписей, трансляций и др. Телефильмы снимаются в 4 студиях-павильонах (крупнейшая аналогична телевизионной, площадью 1000 м 2) . Обработка киноплёнок, их монтаж, печать, тиражирование, реставрация и т. п. обеспечиваются службой производства фильмов. Подготовку художественно-декорационных работ для теле- и киносъёмок осуществляют живописный, макетно-бутафорский, декоративно-драпировочный, костюмерный, мебельно-реквизиторский и др. цехи (свыше 200 помещений, площадью 17 тысяч м 2) . В студиях, аппаратных и служебных помещениях комплекса с помощью установок кондиционирования воздуха (общей производительностью 420 тысяч м 3 /ч ) создаётся необходимый микроклимат. Объём здания 1070 тысяч м 3 , площадь помещений 154 тысяч м 2 , длина 420 м. ширина 87 м, здание состоит из двух частей-блоков: 3-этажный (студийный), длина 420 м, ширина 80 м, высота 21 м, 10-этажный (редакционный), общая высота 53 м. Главный архитектор Л. И. Баталов, главные инженеры проекта В. Б. Ренард. С. О. Гиршгорн. ТТЦ оснащен оборудованием, разработанным Ленинградским ВНИИ телевидения.

Шаболовский телекомплекс (первый телецентр в СССР) осуществляет подготовку цветных и черно-белых научно-познавательных, учебных и детских программ (телевизионные антенны расположены на башне конструкции В. Г. Шухова )

Передвижные средства телевидения обеспечивают телерепортажи, спортивные передачи, запись и передачу из театров, концертных залов, а также трансляции отдельных передач из городов СССР и из-за рубежа. ТТЦ располагает передвижными цветными телевизионными, видеомагнитофонными и радиорелейными станциями, дизель-электростанциями и звуковыми передвижными установками.

К. З. Кочуашвили.

Телеви'зор(от теле... и лат. viso — гляжу, смотрю), телевизионный приёмник, радиоприёмник, предназначенный для усиления и преобразования радиосигналов изображения и звукового сопровождения телевизионной вещательной программы, которые принимает телевизионная антенна, в изображение и звук. Т. делятся на цветные и черно-белые и бывают стационарные и переносные ( рис. 1 ). Выпускаемые в СССР Т. позволяют принимать сигналы телевизионных станции, передаваемые в специально отведённых участках в диапазонах метровых (48,5—100 Мгц и 174—230 Мгц, 12 каналов) и дециметровых (470—638 Мгц, несколько десятков каналов) радиоволн.

Специфичным для Т. является одновременное усиление и преобразование радиосигналов изображения и звукового сопровождения. Т. обычно строится по супергетеродинной схеме; её варианты различаются способами выделения и усиления сигнала звукового сопровождения.

Основные функциональные части Т. показаны на рис. 2 . Селектор каналов осуществляет выделение сигналов нужного канала и преобразование их частоты в промежуточную. Устройство обработки сигнала содержит усилитель промежуточной частоты сигнала изображения, амплитудный детектор, видеоусилитель сигнала яркости, а также узел обработки сигнала цветности (только в цветном Т.). В этом устройстве вырабатываются: сигнал яркости и цветоразностные сигналы, подаваемые на управляющие электроды кинескопа, сигнал звукового сопровождения, направляемый в звуковой канал; строчные и кадровые синхронизирующие импульсы (или полный телевизионный сигнал ) , поступающие в генератор развёртки. Узел обработки сигнала цветности системы цветного телевидения, принятой в СССР, состоит из полосового усилителя, в котором выделяется сигнал цветности, каналов прямого и задержанного сигналов, электронного коммутатора, двух частотных детекторов цветоразностных сигналов, матричной схемы, усилителей трёх цветоразностных сигналов; он обеспечивает выделение и декодирование сигнала цветности, а также опознавание строк и отключение цепей канала цветности при приёме программ черно-белого телевидения. Блок генераторов развёртки содержит строчной развёртки генератор и кадровой развёртки генератор, создающие пилообразные токи в строчной и кадровой катушках отклоняющей системы. Высокое напряжение для питания второго анода кинескопа (в цветном Т., например, 21—25 кв ) получается в блоке высокого напряжения от специальной (высоковольтной) обмотки выходного строчного трансформатора либо выпрямлением импульсов этого трансформатора, как и напряжение для фокусирующего электрода (в цветном Т. — около 5 кв ) . В цветном Т. в эту схему входят корректирующие трансформаторы, служащие для коррекции так называемых подушкообразных искажений телевизионного растра. При использовании трехлучевого цветного кинескопа для обеспечения динамического сведения его лучей применяется устройство сведения лучей, в котором из импульсов, следующих с частотой строк и полей, формируются токи специальной формы, подаваемые в обмотки электромагнитов сведения; последние выполняются в виде постоянных магнитов, служащих для статического сведения лучей, с обмотками. На горловине кинескопа устанавливается регулятор сведения лучей, содержащий три электромагнита сведения, а также магниты «синего» луча и чистоты цвета. Устройство присоединения кинескопа содержит регуляторы статического и динамического баланса белого цвета (см. Видеосигнал ) , выключатели электронных прожекторов кинескопа, регуляторы фокусировки лучей кинескопа. Устройство размагничивания кинескопа (цветного) создаёт в петле размагничивания, окружающей экран кинескопа, затухающий переменный ток для размагничивания теневой маски и бандажа кинескопа, сделанных из стали. Блок звукового сопровождения состоит из усилителя разностной частоты, которая в СССР равна 6,5 Мгц, частотного детектора сигнала звукового сопровождения и усилителя низкой частоты, с которого сигнал звукового сопровождения подаётся на высококачественную акустическую систему (обычно из нескольких громкоговорителей). Блок питания преобразует напряжение сети в напряжения питания всех элементов Т., включая накалы кинескопа и электронных ламп.
