ПатронныйФ. ( рис. 1 ) применяют для осветления или сгущения суспензий; работает под вакуумом или под давлением и состоит из корпуса с крышкой и днищем. Внутри находится решётка, на которой закреплена ФП в виде патрона (обычно патронный Ф. имеет несколько десятков таких патронов). Удаление осадка с последней производится отдувкой сжатым воздухом, пневмогидравлическим ударом или с помощью вибрационных устройств.

К Ф. непрерывного действия относятся барабанные, дисковые, ленточные, тарельчатые и карусельные Ф.

Барабанныйвакуум-фильтр находит наибольшее применение в промышленности (см. Вакуум-фильтр ).

Дисковый вакуум-фильтр( рис. 2 ) предназначен для разделения суспензий с близкими по размерам частицами твёрдой фазы. Имеет более развитую фильтрующую поверхность, чем барабанные вакуум-фильтры. В дисковом вакуум-фильтре на горизонтально расположенном полом валу, разделённом на секции, укреплены вертикальные диски. Вал с дисками вращается в корыте, имеющем форму полуцилиндра и заполненном разделяемой суспензией. Каждый диск состоит из обтянутых ФП полых секторов, имеющих с обеих сторон перфорированную или рифлёную поверхность. Полость каждого сектора диска сообщается с отводящим каналом для удаления фильтрата. Съём осадка осуществляют сжатым воздухом (для отдувки), посредством ножей и валков (для отрыва и направления выгрузки).

Ленточный вакуум-фильтр( рис. 3 ) предназначен для разделения суспензий, образующих неоднородный по размерам частиц тяжёлый и требующий тщательной промывки осадок. Ф. представляет собой стол, в котором имеются вакуум-камеры для отвода фильтрата и промывной жидкости. ФП (обычно ткань) покрывает прорезиненную перфорированную ленту, натянутую на крайних барабанах стола. Осадок сбрасывается в сборник при перегибе ФП. Регенерация ФП производится при обратном движении ленты с помощью механических щёток или паровых форсунок.

Тарельчатые вакуум-фильтры( рис. 4 ) применяют преимущественно для обезвоживания крупнозернистых шламов в производстве калия, в подготовке каменного угля и руд и т.д. Основная деталь Ф. – кольцо, состоящее из ряда трапецеидальных секторов, каждый из которых является фильтрующей ячейкой. Последняя открыта сверху и имеет днище, наклоненное к центру для облегчения стока жидкости. По верху ячейки уложен перфорированный лист, на котором находится ФП. Внутренняя полость каждого сектора с помощью соединительных трубок сообщается с каналами распределительного устройства, жестко связанного с корпусом. Ф. приводится во вращение электродвигателем. За один оборот ячейки Ф. последовательно соединяются с линиями вакуума и сжатого воздуха. Подача суспензии осуществляется в ячейки сверху. Съём осадка производится ножом или шнеком.

Карусельный вакуум-фильтрприменяется для разделения грубодисперсных суспензий; состоит из ковшей в форме трапецеидальных секторов, собранных на кольцевой раме. Ковши связаны трубками с распределительным устройством, через которое удаляются фильтрат и промывная жидкость. Ковши вращаются вокруг вертикальной оси как единое целое. Каждый ковш состоит из корпуса, образующего вместе с дренажными пластинами и ФП рабочий орган Ф. Суспензия и промывная жидкость заливаются в ковш сверху. Для выгрузки осадка ковш автоматически поворачивается на 180° над местом выгрузки.

Газовые Ф.относятся к непрерывно действующим аппаратам. По устройству их разделяют на Ф. с плоской фильтрующей поверхностью и батарейные. Газовый Ф. с плоской фильтрующей поверхностью представляет собой камеру, разделённую перфорированной решёткой, на которой помещают ФП в виде слоя песка, кварца и т.п., либо двумя скрепленными между собой перфорированными решётками, между которыми зажат спрессованный волокнистый материал (асбестовое волокно, стекловолокно, вата и т.п.). Газовый поток проходит через ФП и очищается от взвешенных в нём частиц. Через определённые промежутки времени ФП очищают или заменяют новой. Батарейный газовый Ф. (рукавный) имеет ФП, выполненную из ткани в виде рукава. Газовый поток вводится в Ф. и распределяется по рукавам. Очищенный газ удаляется через газоход, а отделённые частицы оседают на внутренней поверхности рукавов. Для удаления слоя осевших частиц имеется приспособление, встряхивающее рукава. Слой частиц сбрасывается в нижнюю часть фильтра и удаляется из аппарата шнеком. В качестве батарейного Ф. для очистки газов применяется также патронный Ф.

См. также ст. Фильтрование, Водоочистка, Биофильтр, Бактериальные фильтры, Фильтр водопроводный, Фильтр обратный, Топливный фильтр.

Лит.: Ветцель Б., Новейшие конструкции фильтров, М., 1965; Фильтры для жидкостей, М., 1965; Плановский А. Н., НиколаевП. И., Процессы и аппараты химической и нефтехимической технологии, 2 изд., М., 1972; Машины и аппараты химических производств, под ред. И, И. Чернобыльского, 3 изд., М., 1975.

А. Ф. Кудряшов.

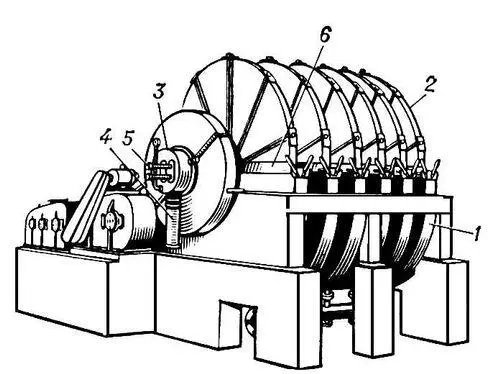

Рис. 2. Дисковый фильтр: 1 — секции; 2 — фильтрующие элементы — диски; 3 — распределительное устройство; 4 — трубопровод для соединения с источником вакуума и удаления фильтрата; 5 — трубопроводы для подачи сжатого воздуха; 6 — ножи для съёма осадка.

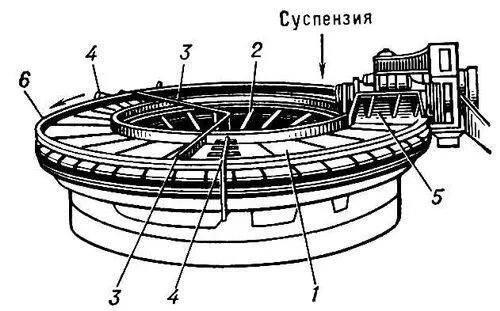

Рис. 4. Тарельчатый фильтр: 1 — фильтровальная ячейка; 2 — соединительная трубка; 3 — устройство для устранения трещин в осадке; 4 — устройство для распределения промывной жидкости; 5 — устройство для удаления осадка; 6 — борт.

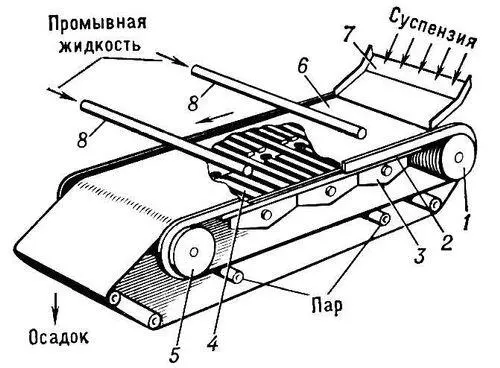

Рис. 3. Ленточный фильтр: 1 — натяжной барабан; 2 — стол; 3 — вакуум-камеры; 4 — бесконечная резиновая лента; 5 — приводной барабан; 6 — бесконечное полотно (фильтровальная перегородка); 7 — лоток для подачи суспензии; 8 — оросительные трубки.

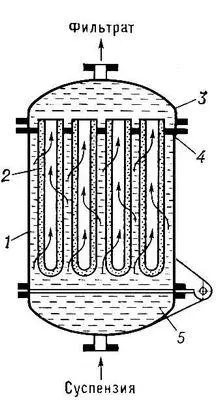

Рис. 1. Схема патронного фильтра: 1 — корпус; 2 — фильтровальная перегородка; 3 — крышка; 4 — решётка; 5 — откидное днище.
