Лит.: Вочвар А. А,, Металловедение, 5 изд., М., 1956; Бунин К, П., Баранов А. А., Металлография, М., 1970.

Р. И. Энтин.

Ферритдио'дная яче'йка, импульсный элемент устройств автоматики и вычислительной техники, выполненный на одном или нескольких кольцевых ферритовых сердечниках с прямоугольной петлей гистерезиса и полупроводниковом диоде ( рис. ). Сердечник запоминает ив течение некоторого времени хранит информацию в двоичном коде; диод выполняет главным образом функции разделительного элемента. Запись и считывание информации производятся импульсами тока, подаваемыми соответственно в обмотки записи (входные) и считывания (опросные). Из нескольких Ф. я., соединённых определённым образом, можно собрать логический элемент, регистр, пороговый элемент. Ф. я. применялись в 50-х гг. 20 в., например в ЭВМ и некоторых устройствах автоматики; в 60-х гг. вытеснены более совершенными ферриттранзисторными ячейками.

Лит.: Ионов И. П., Магнитные элементы дискретного действия, М., 1968; Бардиж В. В., Магнитные элементы цифровых вычислительных машин, 2 изд., М, 1974.

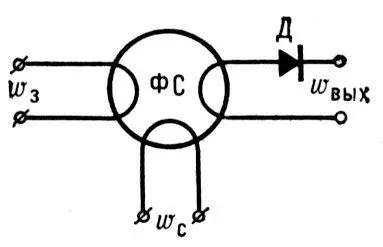

Схема простейшей ферритдиодной ячейки: ФС — ферритовый сердечник; Д — диод; w з— обмотка записи; w с— обмотка считывания (опроса); w вых— выходная обмотка (обмотка связи).

Феррити'н(от лат. ferrum – железо), сложный белок (металлопротеид), в котором запасается железо в организме животных и человека. Содержится в печени, селезёнке, костном мозге и слизистой оболочке кишечника. Впервые обнаружен чехосл. учёным Лауфбергером (1934) в печени животных. Ф. – наиболее богатое железом соединение в живых организмах: на один аминокислотный остаток белка приходится около одного атома трёхвалентного железа. В отличие от гемопротеидов, железо в Ф. не входит в состав гема, а находится в комплексе с полимерным неорганическим соединением (FeO·OH) 18(FeO·OPO 3H 3), прочно связанным с белком. Молекулярная масса Ф. 747 000; после отщепления железа образуется т. н. аноферритин с молекулярной массой 465 000. Ф. обладает антигенной активностью. Ф., находящийся в слизистой оболочке кишечника, регулирует всасывание железа него поступление в кровь. Высвобождение Fe происходит под действием восстановителя – аскорбиновой кислоты (витамина С). Поступающее в кровь железо переносится трансферрином в печень и др. органы, где его избыток связывается апоферритином. Fe, входящее в состав Ф., необходимо для синтеза гемоглобина, цитохромов и др. железосодержащих соединений. При повышении потребности организма в железе происходит быстрое расщепление Ф. костного мозга, печени и селезёнки.

Н. Н. Чернов.

Ферри'товая анте'нна, магнитная антенна с сердечником из феррита. Высокая магнитная восприимчивость ферритов позволяет изготовлять Ф. а. с размерами, существенно меньшими, чем у обычной (без сердечника) рамочной антенны, при одинаковых индуктируемых в них эдс.

Ферри'товая ма'трица,часть запоминающего устройства в виде прямоугольной рамки из изоляционного материала, внутри которой размещаются ферритовые сердечники, пронизанные изолированными проводами. Провода присоединены к контактным выводам, расположенным в 1 или 2 ряда по сторонам рамки. Конструктивно рамка может иногда содержать две части: для размещения элементов дешифрации адреса ячейки запоминающего устройства (транзисторов, импульсных трансформаторов, полупроводниковых диодов, резисторов и др.) и запоминающих элементов – ферритовых сердечников, число которых в одной Ф. м. может быть до нескольких десятков тысяч. Схема Ф. м. (расположение сердечников и проводов) определяется организацией выборки (поиска нужной ячейки), считывания и записи информации (см. Ферритовое запоминающее устройство ) . При разработке Ф. м. основное внимание уделяется уменьшению электрических помех, возникающих в проводах из-за наличия индуктивных и ёмкостных связей между ними. Для снижения уровня помех (или их компенсации) провода (обмотки) записи и считывания группируют в секции, прокладывают по специально разработанной схеме и т.д. Число проводов, пронизывающих сердечники, в зависимости от принятой организации выборки может быть 2, 3 или 4. На рис. показана матрица запоминающего устройства с плоской выборкой. Основные требования, предъявляемые к Ф. м.: минимальные реактивные сопротивления обмоток выборки, записи и считывания информации для сокращения времени прохождения сигналов по ним; максимальная надёжность контактов, паек, изоляции (особенно в местах пересечения проводов) и сердечников; взаимозаменяемость; возможность автоматической прошивки сердечников.

Лит. см. при ст. Ферритовое запоминающее устройство.

А. В. Гусев.

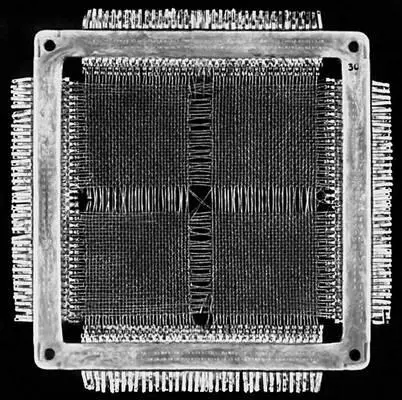

Ферритовая матрица запоминающего устройства с плоской выборкой информации:а — общий вид (матрица на 4196 сердечников); 1 — изоляционная рамка; 2 — контактные выводы; 3 — провода (обмотки); 4 — ферритовые сердечники.

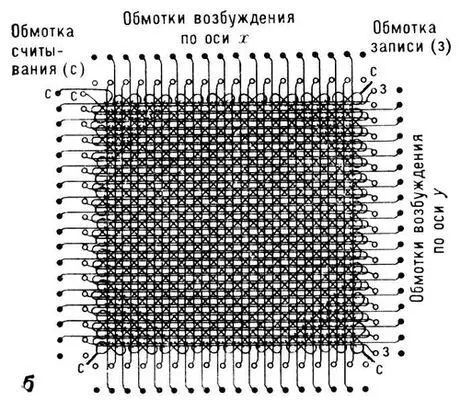

Ферритовая матрица запоминающего устройства с плоской выборкой информации: б — электрическая схема матрицы.

Ферри'товое запомина'ющее устро'йство, запоминающее устройство, в котором носителями информации служат ферритовые сердечники с прямоугольной петлей гистерезиса. Ф. з. у. используются в большинстве современных ЭВМ, преимущественно в качестве оперативной памяти с обращением по произвольному адресу. Количество хранимой информации достигает в Ф. з. у. десятков млн. бит, время выборки – от десятых долей до нескольких мксек. В Ф. з. у. сочетаются высокое быстродействие, малые габариты, высокая надёжность, технологичность изготовления, экономичность. Применение ферритовых сердечников (ФС) в качестве запоминающих элементов памяти обусловлено их свойством сохранять после намагничивания одно из двух возможных устойчивых магнитных состояний, соответствующих значениям остаточной магнитной индукции (+ B r или – B r) , что позволяет им хранить информацию, представленную в двоичном коде. Если по проводу, пронизывающему кольцевой ФС ( рис. ), пропускать импульсы тока (разной полярности), достаточные для создания магнитного поля Н т > H c( H c – коэрцитивная сила), то можно управлять магнитным состоянием ФС. Под действием перемагничивающего поля + Н тФС после снятия поля оказывается в состоянии + B r , эту операцию принято называть «записью 1». Для «записи 0» подают импульс тока, создающий поле – Н т , после воздействия которого ФС оказывается в состоянии – B r. Сигнал, возникающий в проводе считывания ФС при изменении значения его магнитной индукции от + B r до – B r , называется сигналом «считывания 1»; при «считывании 0» магнитная индукция в ФС меняется незначительно и считанный сигнал оказывается значительно меньше сигнала «считывания 1». Процесс считывания сопровождается «стиранием» хранившейся информации, т.к. при этом ФС всегда переводится в состояние – В т , т. е. записывается 0.
