Система NTSC (от начальных букв английских слов National Television System Committee — Национальный комитет по телевизионным системам). В системе NTSC сигнал U Ц. образуется методом амплитудной балансной модуляции двух поднесущих колебаний с одинаковыми частотами f 0 = 3,579545 Мгц видеосигналами E' RD = 0,877 E R—Y и E' BD = 0,493 E B—Y (или видеосигналами E' I = 0,7355 E' R—Y — 0,2684 E' B—Y и E' Q = 0,4776E' R—Y + 0,4133 E' B—Y ). При этом модулируемые поднесущие колебания сдвинуты по фазе относительно друг друга на 90° (находятся в квадратуре). Сумма этих колебаний на выходе КУ даёт сигнал U Ц, в спектре которого благодаря балансной модуляции отсутствуют колебания поднесущей частоты (присутствуют только боковые полосы). Сигнал U Ц модулирован по амплитуде и фазе (подобная модуляция называется квадратурной), причём амплитуда определяется насыщенностью передаваемого цвета, а фаза — цветовым тоном. Для детектирования сигнала U Ц в приёмнике используются 2 синхронных детектора, на которые подают сигнал U ЦС и колебания поднесущей частоты от местного генератора, управляемого по фазе и частоте сигналами цветовой синхронизации U ЦС. Последний передаётся в полном телевизионном сигнале в виде цветовых вспышек (пакетов), размещаемых на заднем уступе строчного гасящего импульса. Достоинства системы NTSC: высокая помехоустойчивость, относительная простота кодирования и декодирования, высокая цветовая чёткость и др., основной недостаток — большая чувствительность сигнала U ЦС к амплитудно-частотным и фазовым искажениям.

Система PAL (от начальных букв англ. слов Phase Alternation Line — перемена фазы по строкам). Подобна системе NTSC; основное отличие состоит в том, что в PAL колебания поднесущей частоты, модулируемые сигналом E' R—Y, изменяют фазу от строки к строке на 180°. В приёмнике для разделения сигнала цветности на квадратурные составляющие применяется УЛЗ на 64 мксек и электронный коммутатор. Система PAL малочувствительна к фазовым искажениям, что является основным её достоинством по сравнению с системой NTSC.

Использование Ц. т.; перспективы развития.В телевизионном вещании Ц. т. приходит на смену черно-белому. Ведутся разработки систем цветного стереоскопического телевидения. Технические средства Ц. т. всё шире используются в промышленном телевидении практически во всех областях его применения. Так, при космических исследованиях с помощью Ц. т. наблюдают за состоянием космонавтов, процессом стыковки космических кораблей (в частности, это имело место в июле 1975 при стыковке советского и американского кораблей «Союз» и «Аполлон»), передают из космоса цветные изображения поверхности Земли и др. космических объектов; в медицине Ц. т. используют, например, при эндоскопии, а также для демонстрации хирургических операций; перспективно применение Ц. т. в металлургии, физике, химии и т. д. Всё большее распространение получает профессиональная и любительская цветная видеозапись на магнитные носители (ленту, диск, карту); организуются выпуск массовым тиражом цветных видеозаписей на поливинилхлоридных дисках и производство сравнительно недорогих приставок к цветному телевизору для воспроизведения этих записей.

В количественном отношении советское телевидение развивается в направлении полного перехода на Ц. т. С этой целью организуется во всё более широких масштабах выпуск студийного и внестудийного оборудования для передачи цветных программ; с помощью синхронных спутников связи системы «Экран» и сети наземных ретрансляторов расширяется территория, охваченная цветным телевизионным вещанием. В СССР, в Москве, строится передающий телевизионный комплекс Ц. т., рассчитанный на передачу 20 программ. Перспективно создание системы передачи различных справочных данных в виде страниц, воспроизводимых на экране телевизора (система «телетекст»).

В качественном отношении актуальными в Ц. т. являются такие проблемы, как переход на однотрубочную передающую камеру в сочетании с однолучевым кинескопом на приёмной стороне и др., в стереоцветном телевидении — изыскание методов сужения полосы частот, разработка систем передачи изображений с несколькими (более двух) позиций (многопозиционных систем), поиски и разработка методов голографического телевидения.

Лит.: Телевидение, под ред. П. В. Шмакова, 3 изд., М., 1970; Новаковский С. В., Цветное телевидение, М., 1975; его же, Стандартные системы цветного телевидения, М., 1976; Техника цветного телевидения, под ред. С. В. Новаковского, М., 1976.

С. В. Новаковский.

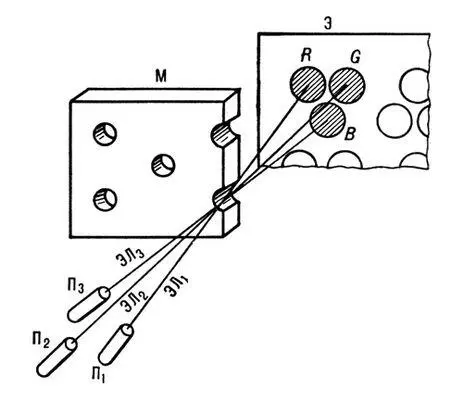

Рис. 1. Принцип получения цветного изображения в кинескопе; П 1, П 2, П 3— электронные прожекторы; ЭЛ 1, ЭЛ 2, ЭЛ 3— электронные лучи; М — теневая маска; Э — экран кинескопа; R, G, B — люминофорные пятна с цветами свечения соответственно красным, зелёным и синим.

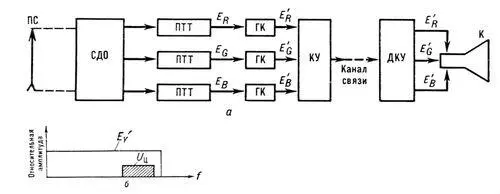

Рис. 3. Упрощённая структурная схема совместимой системы цветного телевидения с передачей сигналов яркости и цветности в одном (уплотнённом) спектре частот (а) и условное изображение спектра полного телевизионного сигнала, формируемого в такой системе (б): ПС — объект передачи (передаваемая сцена); СДО — светоделительная оптическая система; ПТТ — передающие телевизионные трубки; ГК — цветовые гаммо-корректоры; КУ — кодирующее устройство; ДКУ — декодирующее устройство; К — кинескоп; Е R, Е G, Е B— видеосигналы на выходе ПТТ; Е’ R, Е’ G, Е’ B— видеосигналы на входе КУ и входе К; Е’ y— сигнал яркости; U ц— сигнал цветности; f — частота колебаний.

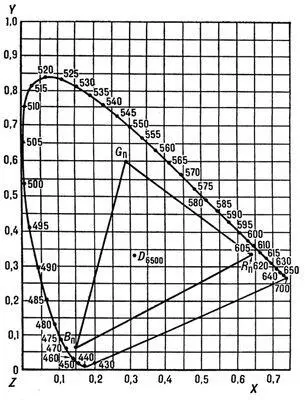

Рис. 2. Хроматическая диаграмма X Y Z с указанием треугольника основных цветов приёмника — красного R п(с координатами x = 0,640; y = 0,330), зелёного G п(0,290; 0,600) и синего В п(0,150; 0,060); D 6500— опорный (равносигнальный) белый цвет (с координатами x = 0,313; y = 0,329).
