В зависимости от ёмкости, условий строительной площадки и т.д. Х. п. сооружаются одно- или многоэтажными (Х. п. ёмкостью 10 000 т и выше обычно многоэтажные). При строительстве Х. п. применяют различные сборные железобетонные унифицированные конструкции (колонны, балки, плиты и др.) и специальные облегчённые строительные конструкции: панели из профилированного алюминиевого или оцинкованного металлического листа со слоем холодильной изоляции (панели типа «Сэндвич»). Объёмно-планировочные решения зданий Х. п. принимаются с учётом сокращения капитальных затрат на строительство, обеспечения условий для максимальной механизации грузовых работ и создания оптимальных температурно-влажностных режимов, обеспечивающих сокращение потерь хранимых продуктов.

Лит.: Проектирование холодильников, М., 1972.

В. В. Васютович.

Холоди'льно-га'зовые маши'ны,установки для получения низкотемпературного холода (главным образом в интервале температур от 12 до 150 К) путём расширения сжатого газа. Характерная особенность Х.-г. м. заключается в том, что применяемое рабочее тело (гелий, водород, неон, азот или воздух) совершает весь холодильный цикл, оставаясь неизменно в газовой фазе. Как правило, Х.-г. м. представляет собой совокупность нескольких агрегатов ( рис. 1 ). Рабочее тело, сжатое в компрессоре, проходит через водяной или воздушный холодильник, где отводится теплота сжатия, и после предварительного охлаждения в теплообменнике-регенераторе поступает в расширительное устройство. Полученный после расширения холодный газ охлаждает в камере объект и либо через теплообменник-регенератор возвращается в компрессор на повторное сжатие (замкнутый цикл), либо выбрасывается в атмосферу (разомкнутый цикл). Вид расширительного устройства определяется выбранным способом расширения сжатого газа. В Х.-г. м. наиболее часто используются холодильные циклы, основанные на: дросселировании сжатого газа через суженное отверстие ( Джоуля — Томсона эффект ) ; расширении сжатого газа в детандере с производством внешней работы; расширении газа из постоянного объёма без совершения внешней работы. Цикл с дросселированием является самым простым, но термодинамически малоэффективным и поэтому применяется только для очень малых Х.-г. м. (т. н. микроохладителей). Благодаря высокой эффективности наибольшее распространение получили Х.-г. м. с детандерами, а среди них установки типа «Филипс», которые обычно представляют собой комбинацию в одном блоке компрессора, теплообменника-регенератора и детандера. Работают по обратному холодильному циклу Стирлинга, состоящему из двух изотерм и двух изохор. По теоретической эффективности этот цикл равноценен Карно циклу. Х.-г. м. с детандерами строятся на холодопроизводительность от нескольких вт (при 12—15 К) до десятков квт (при 77 К). Для Х.-г. м. небольшой производительности наряду с детандерными циклами применяется также цикл, предложенный в 1959 Джиффордом и Мак-Магоном (т. н. тепловой насос), где использовался эффект охлаждения при расширении без совершения внешней работы. Основной элемент машины ( рис. 2 ) — пластмассовый поршень-вытеснитель, перемещающийся в тонкостенном цилиндре с объёмами V 1 (тёплый) и V 2 (холодный), которые соединены через высокоэффективный регенератор с насадкой из тонкой металлической сетки. Давление газа в обоих объёмах практически одинаково, и при перемещении поршня работа не совершается. Заполнение системы сжатым газом начинается при V 1 = 0. При движении поршня вверх вошедший газ охлаждается в регенераторе, расширяется и охлаждается в объёме V 1, отводя при этом теплоту от объекта охлаждения. При обратном движении поршня газ подогревается в регенераторе и покидает систему при температуре, превышающей температуру поступившего из компрессора газа. Разность энтальпий входящего и выходящего потоков газа определяет холодопроизводительность цикла. Энергия, отнятая от охлаждаемого объекта, передаётся в окружающую среду в виде теплоты. Термодинамическая эффективность такого цикла ниже, чем у циклов с детандером. Однако Х.-г. м., работающие по данному циклу, компактны, просты по конструкции, легко могут быть выполнены в виде многоступенчатой системы, что позволяет получить весьма низкие температуры (80—100 К при одной ступени и 14—20 К при трёх).

Х.-г. м. применяются для охлаждения приёмников излучения, квантовых усилителей (мазеров) и т.д., а также для сжижения газов.

Лит.: Архаров А. М., Низкотемпературные газовые машины, М., 1969; Техника низких температур, М., 1975.

А. Б. Фрадков.

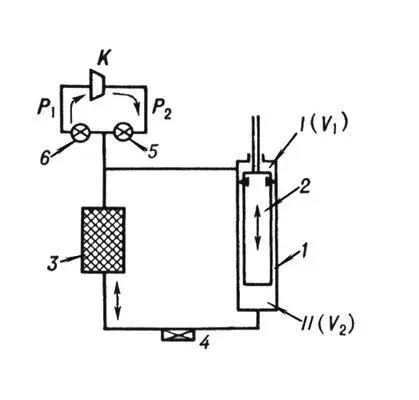

Рис. 2. Схема холодильно-газовой машины Джиффорда — Мак-Магона: К — компрессор; 1 — цилиндр; 2 — поршень-вытеснитель; 3 — регенератор; 4 — охлаждаемый объект; 5 — впускной клапан; 6 — выпускной клапан.

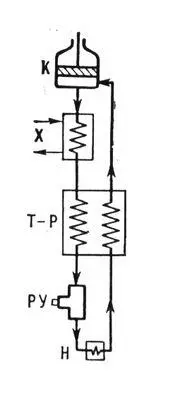

Рис. 1. Принципиальная схема холодильно-газовой машины: К — компрессор; Х — холодильник; Т-Р — теплообменник-регенератор; РУ — расширительное устройство; Н — охлаждаемый объект.

Холоди'льные рассо'лы,см. в ст. Холодильные теплоносители.

Холоди'льные теплоноси'тели,хладоносители, жидкие или газообразные вещества, применяемые в холодильных установках как промежуточная среда для переноса теплоты от охлаждаемого тела к кипящему в испарителе холодильной машины холодильному агенту (хладагенту). Установки с Х. т. применяются в тех случаях, когда непосредственное охлаждение тела с помощью кипящего хладагента оказывается невозможным, затруднительным или невыгодным, например при разветвлённости сети холодопотребителей или их удалённости от машинного зала. К Х. т. предъявляется ряд требований: низкая температура замерзания, небольшая вязкость, высокие значения теплоёмкости и теплопроводности, нетоксичность, взрывобезопасность, нейтральность к конструкционным материалам и т.д. В качестве Х. т. используются водные растворы солей (холодильные рассолы): хлорида натрия (для температур до —15 °С), хлорида магния (до —27 °С), хлорида кальция (до —45 °С). В низкотемпературных установках применяются антифризы и фреоны: водные растворы пропиленгликоля (до —47 °С) и этиленгликоля (до —60 °С), фреон-30 (до —90 °С), фреон-11 (до —100 °С). В установках для охлаждения (кондиционирования) воздуха при положительных температурах в качестве Х. т. используют воду.
