Ч. с. получили широкое применение в экспериментах на ускорителях заряженных частиц , т.к. они позволяют выделять частицы, скорость которых заключена в определённом интервале. С ростом энергии ускорителей и, следовательно, с ростом энергии частиц особенно широкое применение получили газовые Ч. с., обладающие способностью выделять частицы ультрарелятивистских энергий, для которых (1— b) << 1. Угол излучения J в газе очень мал, мала и интенсивность излучения на единицу пути. Чтобы получить вспышку света, достаточную для регистрации, приходится увеличивать длину газовых Ч. с. до 10 м и более. В газовых Ч. с. можно плавно менять показатель преломления, изменяя давление рабочего газа.

Ч. с. существуют 3 типов: пороговые, дифференциальные и счётчики полного поглощения. Основными характеристиками первых 2 типов Ч. с. являются эффективность регистрации и разрешающая способность по скорости частиц, т. е. способность счётчика разделять две частицы, двигающиеся с близкими скоростями. Пороговый Ч. с. должен регистрировать все частицы со скоростями, большими некоторой (пороговой), поэтому оптическая система такого Ч. с. (комбинация линз и зеркал) должна собрать, по возможности, весь излученный свет на катод ФЭУ.

Дифференциальные Ч. с. регистрируют частицы, движущиеся в некотором интервале скоростей от u 1 до u 2. В традиционных дифференциальных Ч. с. это достигается выделением оптической системой света, излучаемого в интервале соответствующих углов от J 1до J 2. Линза или сферическое зеркало, помещенное на пути черенкового света, фокусирует свет, излученный под углом J, в кольцо с радиусом

R = f J, (4)

где f ¾ фокусное расстояние линзы или зеркала. Если в фокусе системы поместить щелевую кольцевую диафрагму, а за диафрагмой один или несколько ФЭУ, то в такой системе свет будет зарегистрирован только для частиц, излучающих свет в определённом интервале углов. В дифференциальных Ч. с. с прецизионной оптической системой можно выделить частицы, скорость которых отличается всего на 10 ¾6от скорости др. частиц. Такие Ч. с. требуют особого контроля давления газа и формирования параллельного пучка частиц.

Ч. с. полного поглощения предназначены для регистрации и спектрометрии электронов и g-квантов. В отличие от рассмотренных Ч. с., где частица теряла в радиаторе ничтожно малую долю энергии, Ч. с. полного поглощения содержит блок радиаторов большой толщины, в котором электрон или g-квант образует электронно-фотонную лавину и теряет всю или большую часть своей энергии. Как правило, радиаторы в этом случае изготавливают из стекла с большим содержанием свинца. В радиаторе из такого стекла, например толщиной 40 см , может практически полностью тормозиться электрон с энергией до 10 Гэв. Количество света, излучаемого в Ч. с. полного поглощения, пропорционально энергии первичного электрона или g-кванта. Разрешающая способность D E Ч. с. полного поглощения (по энергии) зависит от энергии и для самых чувствительных ФЭУ может быть выражена формулой:

%

где E — энергия электрона в Гэв.

Лит.: Джелли Дж., Черенковское излучение и его применения, пер. с англ., М., 1960; Зрелов В. П., Излучение Вавилова—Черенкова и его применение в физике высоких энергий, ч. 1¾2, М., 1968.

В. С. Кафтанов.

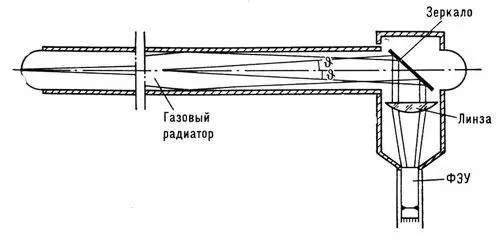

Схема газового порогового черенковского счётчика на 70 Гэв ускорителя Института физики высоких энергий (СССР). Черенковский свет собирается на катод ФЭУ с помощью оптической системы, состоящей из плоского зеркала и кварцевой линзы.
