Чертёжный инструмент — набор разметочных и чертёжных циркулей и кронциркулей различных типов и размеров, дополняемый (при необходимости) вспомогательными приспособлениями, рейсфедерами , рейсфедерными вставками и т.п. Диапазон радиусов, вычерчиваемых с помощью различных типов циркулей, — 0,5—300 мм и более. Дополнительные элементы наборов — пеналы для хранения циркульных или чертёжных графитов и запасных игл — часто выполняют в виде ручки-отвёртки, ручки-наколки, ручки-удлинителя. Для сохранения поверхности чертёжных досок и бумаги при вычерчивании концентрических окружностей используют центрики —латунные кнопки с иглой и углублением для опорной ножки циркуля. Наиболее точный инструмент для ответственных работ изготовляют из латуни, менее точный — из стали.

В комплект инструментов часто входят приспособления для заточки карандашей и удаления ошибочно выполненных линий чертежа. Графиты (кроме графитов калиброванной толщины) затачивают фрезерными ручными или электрическими машинками. Карандашные линии снимают с чертежей стиральными резинками. Для исправления чертежей, выполненных пастой, глубоко впитывающейся в бумагу, используют пасту белого цвета, которой замазывают ненужные элементы чертежа. Тушь или чернила, которые используют в рапидографах, стирают с чертежа резинками с микропористой структурой, в порах которых находится растворитель туши; при этом происходит одновременно растворение туши и её стирание.

Вспомогательные приспособления используют для нанесения знаков, букв или цифр на чертёж. К ручным пишущим приспособлениям относятся карандаши различных конструкций, шариковые ручки, фломастеры и рапидографы. Широко используют цанговые карандаши с графитовыми стержнями или графитосодержащими пастами, заправленными в металлические калиброванные трубочки-держатели (такие карандаши не нуждаются в заточке и позволяют проводить линии шириной 0,2—1 мм ) . Разные по ширине линии получают также с помощью шариковых стержней (ручки). Постоянство ширины проводимой линии обеспечивают фломастеры со стержнями из стекловолокна, полиамида (например, капрона) или керамики. При выполнении чертежей тушью или специальными чернилами используют рапидограф — калиброванную трубочку с иглой и баллончиком для туши. Рапидографами проводят линии шириной 0,1—2,5 мм (7 — 8 типоразмеров).

Для выполнения чертежей используют различные линейки (в т. ч. рейсшины ), угольники. Для ускорения чертёжных работ применяют трафареты чертёжные (для нанесения на чертежи надписей, условных обозначений, вычерчивания типовых деталей и т.п.), лекала (для вычерчивания сложных кривых линий и сопряжений), деколи — сухие переводные картинки повторяющихся элементов крепёжных деталей, условных схемных или монтажных изображений и т.п. Применяют также механизированные средства, например пишущие машины для впечатывания букв, цифр, стандартных условных обозначений. Для сокращения объёма чертёжных работ широко используют темплеты , упрощённое начертание часто повторяющихся элементов, выклеивание чертежей из типовых элементов.

Средства автоматизации чертёжно-конструкторских работ. Повышение качества и производительности конструкторского труда обеспечивают применением автоматизированного оборудования, управляемого с помощью средств вычислительной техники. К такому оборудованию относятся: графопостроители планшетного и рулонного типов, графоповторители сканирующего и дискретного типов, графические дисплеи и др. Чертежи и другие документы либо выполняют на бумаге, микрофишах, микрофильмах, либо содержащуюся в них информацию преобразуют в цифровой код и в таком виде фиксируют на машинных носителях информации (перфокартах, магнитных лентах) для последующей обработки на ЭВМ. Применение средств автоматизации при выполнении чертежно-конструкторских работ позволяет ускорить процесс проектирования.

Рабочее место конструктора. Средства Ч.-к. т., дополнительные приспособления и устройства используют в практике чертёжно-конструкторских работ для организации рабочего места конструктора ( рис. ). На столе, который служит для выполнения расчётов, находятся необходимые для работы справочники, трафареты, клавишная вычислит. машина. На столе заготовок, который устанавливают обычно между письменным столом и чертёжным станком, располагают чертежи и вспомогательные материалы, рапидографы и другие приспособления. В ящиках стола или выкатных тумбах на колесиках хранятся чертёжный инструмент и различные справочные материалы. Рабочее место, оборудованное дисплеем и графопостроителем, выполняют обычно комплексно для группы конструкторов.

Лит.: Алферов А. В., Механизация и автоматизация проектно-конструкторских работ, М., 1973; Механизация инженерно-технического и управленческого труда. Справочная книга, под ред. И. И. Кандаурова, Л., 1973.

Р. Г. Варламов.

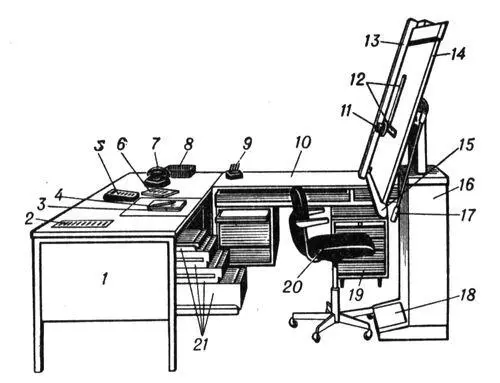

Рабочее место чертёжника-конструктора: 1 — письменный стол; 2 — чертёжный трафарет; 3 — справочные материалы; 4 — карандаш; 5 — клавишная вычислительная машина; 6 — готовальня; 7 — телефон; 8 — корзина для бумаг; 9 — рапидографы; 10 — стол для заготовок; 11 — делительная (угломерная) головка; 12 — масштабные линейки; 13 — чертёжный прибор; 14 — чертёжная доска; 15 — ложемент для чертёжного инструмента; 16 — чертёжный станок; 17 — рукоятка изменения наклона чертёжной доски; 18 — педаль изменения расположения чертёжной доски по высоте; 19 — выкатная тумба стола; 20 — стул; 21 — ящики для хранения инструментов и справочного материала.
