Различают неподвижные и ленточные Ш. Неподвижные гидравлические Ш. предназначены для переработки больших количеств материалов; их изготовляют из досок в виде последовательно уложенных 6—8 звеньев длиной в несколько м (уклон 0,03—0,06). В черновые оловянные концентраты с содержанием 15—30% SnO 2извлекают 70—80% олова; извлечение золота — 40—60%. Для доводки черновых концентратов применяют шлюзовые аппараты, вашгерды и бутары.

Ленточный Ш. состоит из бесконечной прорезиненной ленты, верхняя ветвь которой движется навстречу потоку пульпы. Лёгкая фракция разгружается у нижнего участка, а тяжёлая смывается с ленты оросителем с верхнего участка ленты. Производительность ленточного Ш. длиной 3 м и шириной 1,5 м— 5 м 3 /ч , извлечение золота — 92—95%.

С 70-х гг. применяют автоматические многодечные подвижные Ш. В СССР используют Ш. из 5 дек, расположенных параллельно одна над другой (т. н. многоярусные Ш.). Через каждые 4 мин автоматически отключается питание, деки ставятся под углом 45° и открывается кран для сполоска на 1 мин. Применение вибраций на Ш. позволяет повысить его производительность.

Лит.: Справочник по обогащению руд, т 2 ч. 1, М., 1974.

Л. А. Барский.

Шлюз(голл. sluis, от лат. exclude — исключаю, удерживаю, отделяю) судоходный, гидротехническое сооружение, расположенное между водоёмами с различными уровнями, через которое проходят суда (или плоты). Ш. возводят в речных гидроузлах, каналах и в морских портах, акватории которых подвергаются приливам и отливам с большой амплитудой колебаний уровней.

Схематичный чертёж Ш. найден в материалах Леонардо да Винчи. Ш. начали строить в Западной Европе в 16 в., в России в 18 в. (на Вышневолоцкой системе). В СССР много крупных Ш. построено в гидроузлах на рр. Волхов, Днепр, Свирь, Волга, Кама, на многих судоходных каналах, водохранилищах. Значительное число крупных Ш. построено в США (на рр. Огайо, Миссисипи, Св. Лаврентия и др.) и в Западной Европе.

В состав Ш. ( рис. 1 , 2 ) входят камеры, головные части (головы) и подходы. Камера, в которой размещаются поднимаемые (опускаемые) суда, образуется двумя продольными стенами и днищем, выполняемыми, как правило, из железобетона; с торцов она ограничена металлическими воротами (затворами), расположенными в пределах соответствующих головных частей. По числу последовательно расположенных камер (зависящему от величины падения уровня и рельефа местности) различают Ш. однокамерные и многокамерные (многоступенчатые). Для увеличения пропускной способности Ш. устраивают параллельно две (или более) нитки камер. Основные размеры камер (длину и ширину) выбирают при проектировании Ш. в зависимости от категории водного пути , перспективного грузооборота на нём, размеров наибольшего расчётного судна или состава (каравана) судов, одновременно пропускаемых через Ш. Камеры наиболее крупных Ш. имеют ширину до 33 м , длину до 400 м при глубинах на порогах от 5 до 15 м (на морских Ш.). Наполнение и опорожнение камер осуществляется с помощью оборудованных затворами водопроводных устройств (системы питания Ш.) в течение заданного времени (от 5 до 15 мин ) . В головных частях (обычно массивных напорных сооружениях), кроме ворот, поддерживающих разность уровней воды и обеспечивающих пропуск судов при выровненных уровнях смежных бьефов , размещаются водопроводные галереи с затворами, устройства для гашения энергии воды, ремонтные и аварийные заграждения, механизмы для управления оборудованием и системы автоматического регулирования. Примыкающие к верхним и нижним головным частям подходы представляют собой каналы или участки акватории с причальными сооружениями и устройствами для швартовки судов, ожидающих шлюзования, и направляющими сооружениями — для безопасного входа судов в Ш.

Процесс пропуска судов через Ш., называется шлюзованием, состоит из ряда последовательных операций (открывание и закрывание ворот и затворов, наполнение камер водой и опорожнение их, ввод и вывод судов и др.), выполняемых по командам с центрального пульта. Число шлюзований в течение суток (при непрерывной работе Ш.) определяет пропускную способность Ш.

Лит.: Михайлов А. В., Судоходные шлюзы, М., 1966; Гришин М. М., Гидротехнические сооружения, М., 1968.

А. В. Михайлов.

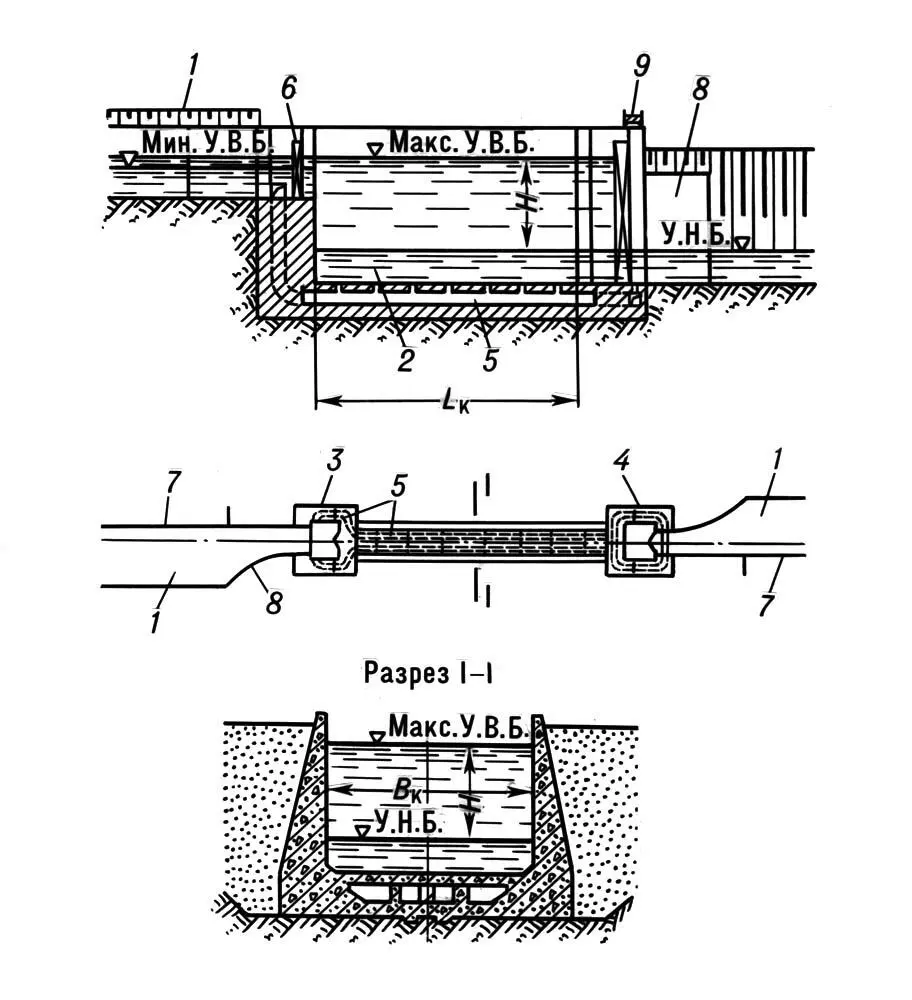

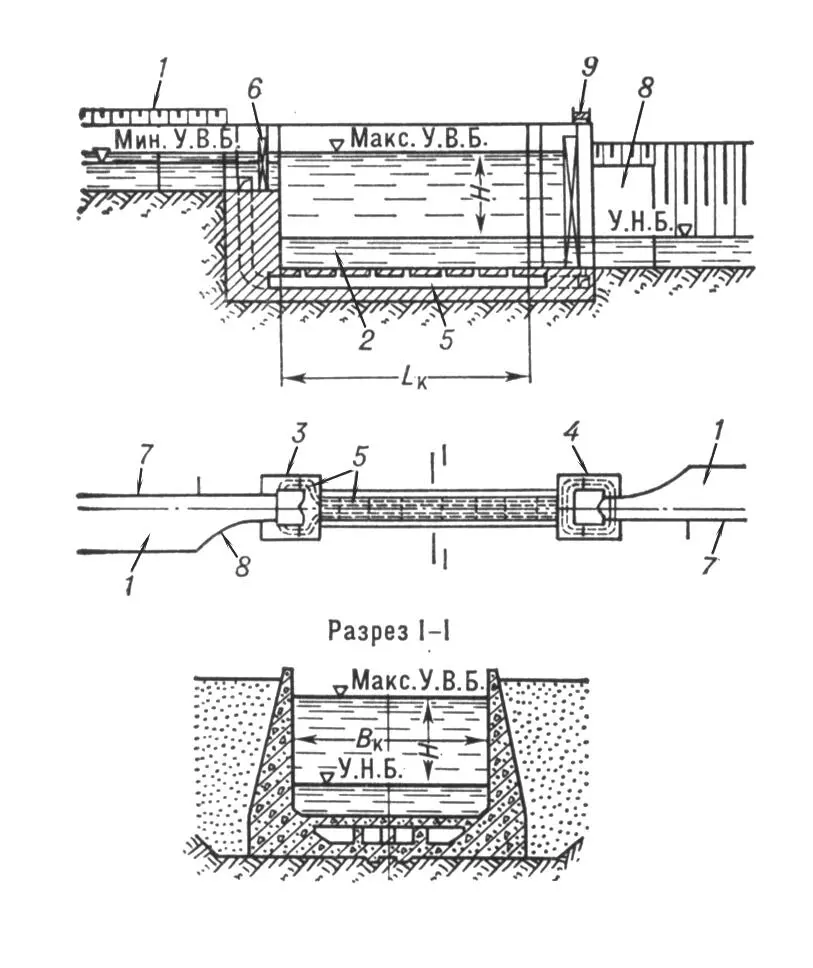

Рис. 2. Схема однокамерного шлюза: 1 — подходной канал; 2 — камера; 3 — верхняя головная часть; 4 — нижняя головная часть; 5 — водопроводная система; 6 — ворота; 7 — причалы; 8 — направляющие палы; 9 — мост; L к— длина камеры; B к— ширина камеры; H — напор; У. В. Б. — уровень верхнего бьефа; У. Н. Б. — уровень нижнего бьефа.

Рис. 1. Судоходный шлюз на одном из участков Волго-Балтийского водного пути.

Шлюзова'ние рек,увеличение глубин на отдельных участках рек путем возведения на них ряда гидроузлов , повышающих уровни воды по сравнению с имеющимися в естественных условиях. Ш. р. осуществляется в транспортных целях (для улучшения условий судоходства) и для комплексного использования водных ресурсов; в этих случаях в состав сооружаемых гидроузлов входят и судопропускные сооружения. Транспортное Ш. р. обеспечивается низконапорными гидроузлами с разборными плотинами, подпорные уровни которых не выходят из русла реки; применяется в случаях, когда пойменные земли застроены или представляют ценность в сельскохозяйственном отношении (например, на рр. Москва, Ока, Дон).

При комплексном использовании водных ресурсов рек (например, энергетическо-транспортном, с регулированием речного стока водохранилищами ) Ш. р. осуществляется как воднотранспортная часть комплекса, которая должна обеспечить заданные судоходные глубины на подходах к вышерасположенным гидроузлам.

Лит.: Михайлов А. В., Внутренние водные пути, М., 1973.

Шлюзова'ние судо'в,см. в ст. Шлюз судоходный.

Шлюз-регуля'тор,гидротехническое сооружение на оросительных, обводнительных и водопроводных каналах, предназначенное для изменения (посредством затворов) режима расходов воды в них. В соответствии с местоположением различают Ш.-р.: головные — для регулирования подачи воды в канал из источника или более крупного (магистрального) канала; перегораживающие (подпорные) — для поддержания уровня воды в канале при малых расходах воды в нём; промывные— для удаления (путём смыва) наносов, осевших в канале перед сооружением; вододелители — для распределения расходов воды в месте разветвления канала; водосбросные— для отвода неиспользованной воды в сбросную сеть.
