В сверхвысоких частот технике Ш. часто используют для согласования линии с нагрузкой. Его включают параллельно нагрузке в том сечении основной линии, где активная составляющая проводимости линии равна её волновой проводимости 1/r (r — волновое сопротивление ). При этом реактивная составляющая проводимости линии компенсируется обратной по знаку и равной по величине проводимостью Ш. Примеры двухпроводных согласующих Ш.: шлейф Татаринова, шлейф Надененко. Реактивный Ш. в виде короткозамкнутой четвертьволновой линии (обладающей весьма большим входным сопротивлением) используется в коаксиальных и полосковых линиях в качестве «четвертьволнового изолятора». Системы разомкнутых и короткозамкнутых Ш. применяются в технике полосковых и коаксиальных электрических фильтров. Переменный Ш., обладающий способностью перемещаться вдоль линии (такое перемещение легче всего реализовать в коаксиальных и двухпроводных линиях), а также система из нескольких неподвижных переменных Ш. (обычно из трёх расположенных на расстоянии l/8 друг от друга, где l — длина волны в линии) служат универсальными трансформаторами сопротивлений (см. Трансформатор СВЧ). Переменные Ш. с короткозамыкающим поршнем (обычно коаксиальные или волноводные) широко используются для измерения характеристик четырехполюсников СВЧ; Ш. с изменяемой реактивной нагрузкой весьма перспективны в технике управляемых полосковых и коаксиальных фазовращателей , переключателей и аттенюаторов ; в таких Ш. реактивной нагрузкой служат главным образом полупроводниковые диоды с р—i—n -структурой, варакторы, или варикапы , и электрические элементы с сегнетоэлектриками. Системы Ш. в сочетании с ионными приборами некоторых типов (изменяющими реактивную нагрузку Ш. в зависимости от уровня мощности колебаний в линии) используют в антенных переключателях (для переключения антенны из режима приёма в режим передачи).

2) Ш. связи (в технике СВЧ) — отрезок линии передачи определённой длины, служащий элементом связи в шлейфовых направленных ответвителях ; рассматривается как разновидность четырехполюсника с заданными параметрами. При синтезе шлейфовых направленных ответвителей рассчитывают длины Ш. связи, их волновое сопротивление и др. параметры, обеспечивающие в рабочей полосе частот необходимые рабочие характеристики такого ответвителя — коэффициент переходного затухания и коэффициент направленности.

3) Ш. в низкочастотной измерительной технике— элемент подвижной измерит. системы, применяемой в шлейфовых осциллографах и шлейфовых (петлевых) гальванометрах ; представляет собой лёгкую петельку (в гальванометрах — из очень тонкой металлической ленты, в осциллографах — из очень тонкой проволоки с укрепленным на ней небольшим зеркальцем), помещаемую между полюсами постоянного магнита. При протекании тока через Ш. последний отклоняется в магнитном поле. В шлейфовых гальванометрах величина отклонения Ш. отсчитывается при помощи микроскопа, в шлейфовых осциллографах — по отклонению луча, отражённого от зеркальца.

Лит.: Валитов Р. А., Сретенский В. Н., Радиоизмерения на сверхвысоких частотах, М., 1951; Маттей Д. Л., Янг Л., Джонс Е. М. Т., Фильтры СВЧ, согласующие цепи и цепи связи, пер. с англ., т. 2, М., 1972; Бова Н. Т., Стукало П. А., Храмов В. А., Управляющие устройства СВЧ, К., 1973.

Р. И. Перец.

Шлейф-борона',см. Борона.

Шлейфова'ние по'чвы,выравнивание поверхности поля и частичное рыхление верхнего слоя почвы. Проводится шлейф-боронами и волокушами. Ш. п. применяют весной, как только просохнут верхушки гребней, образованных при осенней вспашке, несколько раньше боронования или одновременно с ним. Эффективно на слабозаплывающих почвах. Создающийся на поверхности мелкокомковатый слой препятствует испарению влаги. Шлейфования не применяют на тяжелых глинистых и засоленных почвах во избежание замазывания поверхности пашни.

Шле'йфовый осцилло'граф,светолучевой, вибраторный осциллограф, прибор для визуального наблюдения и автоматической регистрации фотографическим методом физических процессов (например, деформации, изменений температуры, давления, скорости), периодических (с частотой повторения от долей гц до 10—15 кгц ), апериодических и одиночных. На входе Ш. о. изменение физической величины, характеризующей исследуемый процесс, преобразуется соответствующими датчиками в пропорциональное изменение электрического напряжения или тока.

Ш. о. состоит (см. рис. ) из одного или нескольких магнитоэлектрических зеркальных гальванометров ( шлейфов ) светооптической системы, блока протяжки (на рис. не показан), носителя записи (светочувствительной бумаги или фотоплёнки) и устройства визуального наблюдения. Светооптическая система формирует световой луч, фокусирует его и направляет на зеркало шлейфа. Отразившись от зеркала, луч попадает на светочувствительную плёнку (бумагу) и оставляет на ней след в виде кривой, отображающей изменение исследуемой физической величины во времени. Развёртка кривой во времени обеспечивается равномерным перемещением носителя записи в направлении, перпендикулярном отклонению светового луча. Скорость движения носителя записи у различных Ш. о. регулируется в пределах от 1 до 10 000 мм/сек. Для визуального наблюдения записываемой кривой служит сферический матовый экран, на который попадает часть светового луча, отражённого зеркалом шлейфа. Развёртка во времени визуально наблюдаемой кривой осуществляется с помощью равномерно вращающегося многогранного зеркального барабана. При вращении барабана луч света, отражаясь от его зеркальных граней, периодически пробегает по экрану. Регулируя частоту вращения барабана, можно добиться неподвижного изображения кривой.

Для одновременной регистрации нескольких физических величин используют т. н. многоканальные Ш. о., содержащие от 4 до 60 шлейфов, обеспечивающих одновременную запись соответствующего числа кривых. Ш. о. широко применяются при научных исследованиях, лабораторных и производств. испытаниях.

Лит.: Темников Ф. Е., Автоматические регистрирующие приборы, 3 изд., М., 1968; Электрические измерения. Средства и методы измерений, под ред. Е. Г. Шрамкова, М., 1972; Шкурин Г. П., Справочник по электро- и электронноизмерительным приборам, М., 1972.

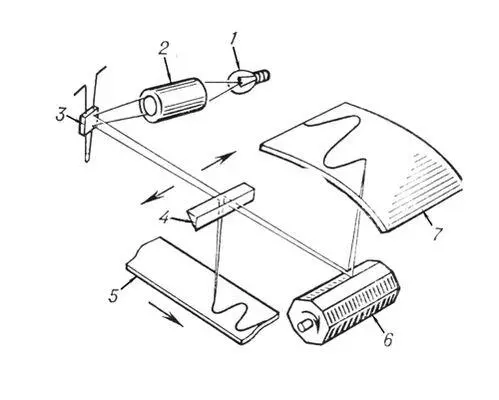

Принципиальная схема устройства шлейфового осциллографа: 1 — источник света; 2 — фокусирующий объектив; 3 — зеркало шлейфа; 4 — оптическая призма; 5 — носитель записи; 6 — зеркальный барабан; 7 — экран визуального наблюдения.
