Э'хо,(от имени нимфы Эхо в древнегреческой мифологии), волна (акустическая, электромагнитная и др.), отражённая от какого-либо препятствия и принятая наблюдателем. Акустическое Э. можно наблюдать, например, при отражении звукового импульса (стука, короткого отрывистого крика и т. д.) от хорошо отражающих поверхностей. Э. различимо на слух, если принятый и посланный импульсы разделены интервалом времени t ³ 50—60 мсек. Э. становится многократным, если имеется несколько отражающих поверхностей (вблизи группы зданий, в горах и т. д.), звук от которых приходит к наблюдателю в моменты времени, различающиеся на интервалы t ³ 50—60 мсек . Гармоническое Э. возникает при рассеянии звука с широким спектром частот на препятствиях, размеры которых малы по сравнению с длинами волн l составляющих спектра. В помещении отдельные многочисленные Э. сливаются в сплошной отзвук, называется реверберацией .

Э. может служить средством измерения расстояния r от источника сигнала до отражающего объекта: r = сt/2, где t — промежуток времени между посылкой сигнала и возвращением Э., а с — скорость распространения волн в среде. На этом принципе основаны различные применения эхо-сигналов. Акустическое Э. применяется в гидролокации , а также в навигации, где для измерения глубины дна применяют эхолоты . Электромагнитным Э. Пользуются в радиолокации ; отражаясь от ионосферы , оно позволяет осуществлять коротковолновую радиосвязь на большие расстояния и судить о свойствах ионосферы. Принцип эхо-волны начинает применяться и в оптическом диапазоне электромагнитных волн, генерируемых квантовым оптическим генератором. Упругие волны, распространяющиеся в земной коре, отражаясь от слоев различных горных пород, образуют сейсмическое Э., этим пользуются для поиска месторождений ископаемых. При помощи Э. измеряется глубина буровых скважин («эхометрирование» скважин), высота уровня жидкости в баках (ультразвуковые уровнемеры). Эхо-методы широко применяются в ультразвуковой дефектоскопии. Акустическое Э. для некоторых животных (летучих мышей, дельфинов, китов и др.) служит средством ориентировки и поиска добычи (см. Локация звуковая).

Лит.: Рэлей Дж., Теория звука, пер. с англ., 2 изд., т. 2, М., 1955; Гриффин Д., Эхо в жизни людей и животных, пер с англ., М., 1961.

Э'хо,композиционный и исполнительский приём, основанный на повторении музыкальной фразы с меньшей силой звучности теми же или другими голосами, инструментами. Применяется главным образом в хоровой, оперной, оркестровой, камерной инструментальной музыке. На основе использования приёма Э. иногда создаются целые музыкальные пьесы, например «Эхо» О. Лассо для хора и пьеса того же названия из «Французской увертюры» для клавесина И. С. Баха. Э. называется также один из регистров органа.

Эхо',в древнегреческой мифологии горная нимфа, безответно влюбившаяся в Нарцисса . От тоски по возлюбленному Э. высохла и окаменела, так что от неё остался только голос, способный повторять лишь окончания произнесённых в её присутствии слов.

Эхокардиогра'фия(от эхо и кардиография ), ультразвуковая кардиография, метод исследования сердца при помощи импульсного ультразвука . Основан на регистрации ультразвуковых волн, отражённых на границе структур сердца, имеющих различную плотность. В нормальных условиях последовательно записываются кривые отражения от стенок аорты и левого предсердия, передней и задней створок митрального клапана, межжелудочковой перегородки, задней стенки левого желудочка ( рис. 1 ). Э. применяется в диагностике приобретённых и некоторых врождённых пороков сердца (возможно определение степени сужения отверстий и состояния створок клапанов, дефектов в перегородках сердца, транспозиции крупных сосудов, гипоплазии каких-либо отделов и др.; ( рис. 2 ), экссудативных перикардитов, опухолей сердца и т. д. С помощью Э. определяют объёмы лев. желудочка сердца, толщину его стенки и массу его мышечного слоя, ударный объём и некоторые другие показатели кровообращения. Сочетание методов Э. и сканирования (ультразвуковое сканирование) позволяет получать последовательное изображение структур сердца, отражающее их динамику во время систолы и диастолы.

Лит.: «Кардиология», 1974, № 1, с. 82—86; 1976, № 6, с. 15—25.

Н. M. Мухарлямов.

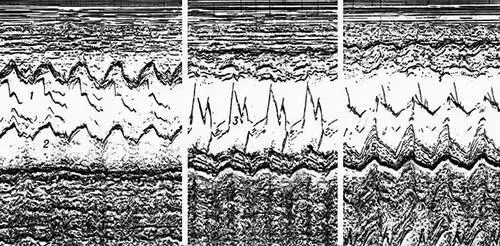

Рис. 1. Эхокардиограмма здорового человека: 1 — аорта; 2 — левое предсердие; 3 — митральный клапан; 4 — межжелудочковая перегородка; 5 — задняя стенка левого желудочка.

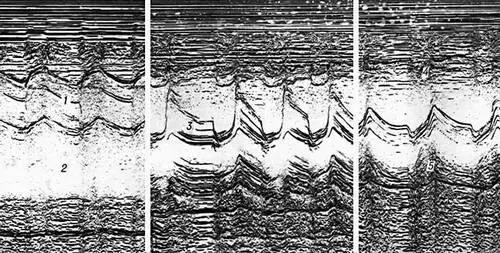

Рис. 2. Эхокардиограмма больного со стенозом левого предсердножелудочкового отверстия (обозначения те же, что на рис. 1).

Эхолока'ция,один из способов звуковой локации , при котором расстояние до объекта определяется по времени возвращения эхо-сигнала.

Эхолока'ция(от эхо и лат. locatio — размещение) у животных, излучение и восприятие отражённых, как правило, высокочастотных, звуковых сигналов с целью обнаружения объектов в пространстве, а также получения информации о свойствах и размерах лоцируемых целей (добычи или препятствия). Э. — один из способов ориентации животных в пространстве. Э. развита у летучих мышей и дельфинов , обнаружена у землероек, ряда видов ластоногих (тюлени), птиц (гуахаро, саланганы и некоторые др.). У дельфинов и летучих мышей Э. основана на излучении ультразвуковых импульсов частотой до 130—200 кгц при длительности сигналов обычно от 0,2 до 4—5 мсек , иногда более. У птиц, живущих в тёмных пещерах (гуахаро и саланганы), используется для ориентации в темноте; они излучают низкочастотные сигналы в 7—4 кгц . У дельфинов и летучих мышей, кроме общей ориентации, Э. служит для определения пространственного положения цели, размеров, а в ряде случаев — и распознавания облика цели. У упомянутых млекопитающих часто служит важным средством поиска и добычи объектов питания.

Лит.: Айрапетьянц Э. Ш., Константинов А. И., Эхолокация в природе. 2 изд., Л., 1974.

Г. Н. Симкин.

Эхоло'т(от эхои лот ), навигационный прибор для автоматического измерения глубины водоёмов с помощью гидроакустических эхо-сигналов. Обычно в днище судна устанавливается вибратор, к которому периодически подаются от генератора электрические импульсы, преобразуемые им в акустические, распространяющиеся в ограниченном телесном угле вертикально вниз. Отражённый дном акустический импульс принимается тем же вибратором, который преобразует его в электрический. После усиления импульс поступает на индикатор глубины, отмечающий отрезок времени (в сек) от момента посылки импульса до момента возвращения эхо от дна и преобразующий его в визуальные показания или запись глубины h = сt/2 в м , где скорость звука с = 1500 м/сек . Длительность импульсов — от 0,05 до 20 мсек с частотой заполнения от 10 до 200 кгц . Малые длительности и высокие частоты используются при измерениях малых глубин, большие длительности и низкие частоты — при измерении больших глубин. Вибратором может служить магнитострикционный преобразователь или пьезокерамический. В качестве индикаторов глубин применяются проблесковые указатели с вращающейся неоновой лампочкой, вспыхивающей в момент приёма эхо-сигнала; стрелочные, электроннолучевые и цифровые указатели, а также самописцы, записывающие измеряемые глубины на движущейся бумажной ленте электротермическим или электрохимическим методом. Э. изготовляются на разные интервалы глубин, в пределах от 0,1 до 12 000 м и работают при скоростях хода судна до 30 узлов (55 км/ч ) и даже более. Погрешность Э. от 1% до сотых долей процента. Э. используются также для поиска косяков рыбы, подводных лодок, для исследования звукорассеивающих слоев, определения типа грунта, стратификации донных осадков и др. гидроакустических измерений. См. Гидроакустика .
