Лит.: Электротермическое оборудование. Справочник, М., 1967; Егоров А. В., Моржин А. Ф., Электрические печи, М., 1975; Фарнасов Г. А., Рабинович В. Л., Егоров А. В., Электрооборудование и элементы автоматизации электроплавильных установок. Справочник, М., 1976.

А. В. Егоров, А. Ф. Моржин.

Электри'ческая печь сопротивле'ния, электрическая печь, в которой тепло выделяется в результате прохождения тока через проводники с активным сопротивлением. Э. п. с. широко применяются при термической обработке, для нагрева перед обработкой давлением, для сушки и плавления материалов. Распространение Э. п. с. определяется их достоинствами: возможностью получения в печной камере любых температур до 3000°С; возможностью весьма равномерного нагрева изделий путём соответствующего размещения нагревателей по стенкам печной камеры или применением принудительной циркуляции печной атмосферы; лёгкостью автоматического управления мощностью, а следовательно, и температурным режимом печи; удобством механизации и автоматизации печей, что облегчает работу персонала и включение печей в автоматические линии; хорошей герметизацией и проведением нагрева в вакууме, защитной (от окисления) газовой среде или специальной атмосфере для химико-термической обработки (цементация, азотирование); компактностью и пр.

Большая часть Э. п. с. — косвенного действия; в них электрическая энергия превращается в тепловую при протекании тока через нагревательные элементы и передаётся нагреваемым изделиям излучением, конвекцией либо теплопроводностью. Печь состоит из рабочей камеры, образованной футеровкой из слоя огнеупорного кирпича, несущего на себе изделия и нагреватели и изолированного от металлического кожуха теплоизоляционным слоем ( рис. 1 ). Работающие в камере печи детали и механизмы, а также нагревательные элементы выполняются из жаропрочных и жароупорных сталей и других жароупорных материалов. Для нагрева больших партий одинаковых деталей применяют печи непрерывного действия (методические), в которых изделия непрерывно перемещаются от одного торца к другому. Производительность таких печей больше, нагрев изделий более однороден, расход энергии меньше; как правило, они в высокой степени механизированы. В Э. п. с. с рабочими температурами до 700° С (как периодического действия, так и в методических) широко используется принудительная циркуляция газов с помощью вентиляторов, встраиваемых в печь или вынесенных из печи вместе с нагревателями в электрокалориферы. Э. п. с. косвенного действия для расплавления легкоплавких металлов (свинец, баббит, алюминиевые и магниевые сплавы) конструируются либо в виде печей с металлическим тиглем и наружным обогревом, либо в виде отражательных печей с ванной и расположенными над ней в своде нагревателями. К лабораторным Э. п. с. относятся небольшие трубчатые, муфельные и камерные печи, а также термостаты и сушильные шкафы.

В печах прямого действия изделие (пруток, труба) непосредственно нагревается протекающим через него током ( рис. 2 ), что позволяет сосредоточить в нём большую мощность и обеспечить очень быстрый нагрев (секунды, доли минуты).

Почти все промышленные и лабораторные печи снабжаются автоматическим регулированием температурного режима.

Лит.: Свенчанский А. Д., Электрические промышленные печи, 2 изд., ч. 1., М., 1975.

А. Д. Свенчанский.

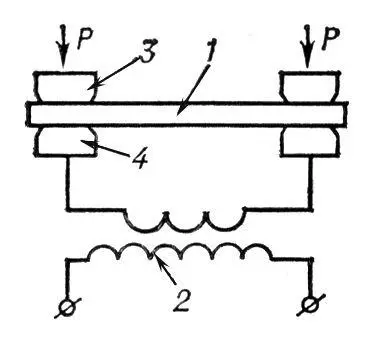

Рис.2. Схема устройства печи сопротивления прямого действия: 1 - нагреваемое изделие; 2 - понизительный трансформатор; 3, 4 - контакты.

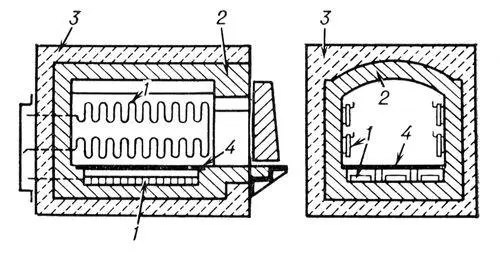

Рис. 1. Схема устройства камерной печи сопротивления периодического действия: 1 - нагревательные элементы; 2 - огнеупорная часть кладки; 3 - теплоизоляция; 4 - жароупорная подовая плита.

Электри'ческая постоя'нная(по старой терминологии — диэлектрическая проницаемость вакуума), коэффициент пропорциональности e 0в Кулона законе, определяющем силу взаимодействия двух покоящихся точечных электрических зарядов. В Международной системе единиц (СИ) ф/м = (8.85418782 ± 0,00000007) ф/м. В СГС системе единиц (гауссовой) e 0принимают равной единице (безразмерной). В отличие от диэлектрической проницаемости e (зависящей от типа вещества, температуры, давления и других параметров) e 0зависит только от выбора системы единиц.

Электри'ческая про'чность,напряжённость однородного электрического поля, при которой наступает пробой диэлектриков. При определении Э. п. для исключения теплового пробоя измерения производятся, как правило, в импульсном режиме, но импульсы напряжения должны быть достаточно длительными, чтобы процессы, приводящие к Э. п., протекали без перенапряжений. Такими процессами являются ударная ионизация либо туннельное просачивание, либо то и другое.

При напряжениях выше Э. п. диэлектрик становится проводником (когда напряжённость электрического поля Е достигает пробивной Е пр , электропроводность скачкообразно возрастает). Переход в проводящее состояние часто приводит к разрушению материала из-за перегрева. Э. п. обладают все газы, в том числе пары металлов, твёрдые и жидкие диэлектрики. У слюды, кварца и других хороших диэлектриков Э. п. достигает 10 6—10 7 в/см; в тщательно очищенных и обезгаженных жидких диэлектриках Э. п. также достигает 10 6 в/см; в газах Э. п. зависит от давления и других условий и составляет для воздуха при нормальных условиях и толщине слоя порядка 1 см около 3×10 4 в/см; у полупроводников (Ge, Si) Э. п. порядка 10 5 в/см, однако при очень низких температурах, когда пробой вызывается ударной ионизацией примесей, Э. п. в Ge порядка 5 в/см.

Электри'ческая разве'дка,электроразведка, группа методов разведочной геофизики, основана на изучении естественных или искусственно возбуждаемых электрических и электромагнитных полей в земной коре. Физическая основа Э. р. — различие горных пород и руд по их удельному электрическому сопротивлению, диэлектрической проницаемости, магнитной восприимчивости и другим свойствам.

Впервые Э. р. для поисков полезных ископаемых применили в конце 19 в. К. Барус (США) и Е. И. Рагозин (Россия). В 1912 К. Шлюмберже (Франция) разработал и практически использовал методы, основанный на исследовании постоянных электрических полей. В 1919—22 К. Лундберг и Х. Зундберг (Швеция) положили начало методам Э. р., изучающим переменные электромагнитные поля. Первые электроразведочные работы в СССР выполнил в 1924 А. А. Петровский. При этом изучались естественные электрические поля, возникающие в результате электрохимических процессов, происходящих на контакте руды с вмещающими породами.
