БСЭ БСЭ - Большая Советская Энциклопедия (ЭЛ)

Э. к. осуществляется в электрофотографических аппаратах с применением промежуточных носителей информации и получением копий на обычных бумагах и в аппаратах с получением копий на электрофотополупроводниковой бумаге. Аппараты Э. к. различают по способам экспонирования, проявления («мокрое» и «сухое») и закрепления изображения, по форматам оригинала и копии, степени автоматизации и т. д. Экспонирование в аппаратах переносного копирования с «посредником» в виде пластины производится статическим способом — отдельными кадрами; в аппаратах с «посредником» в виде цилиндра или ленты применяют динамические способы (при которых оригинал, оптическая система и поверхность «посредника» непрерывно перемещаются относительно друг друга). Продолжительность экспонирования зависит от освещённости оригинала, светочувствительности фотополупроводника, качества оптической системы. Например, ротационный стационарный электрофотографический аппарат ЭР-620Р (СССР) изготовляет копии с проектной (конструкторской) документации на рулонной бумаге шириной 620 мм; скорость копирования около 3 м / мин.

Лит.: Слуцкин А. А., Шеберстов В. И., Копировальные процессы и материалы репрографии и малой полиграфии, М., 1971; Процессы и аппараты электрофотографии, Л., 1972; Алферов А. В., Резник И. С., Шорин В. Г., Оргатехника, М., 1973; Иванов Р. Н., Репрография, М., 1977.

А. В. Алферов.

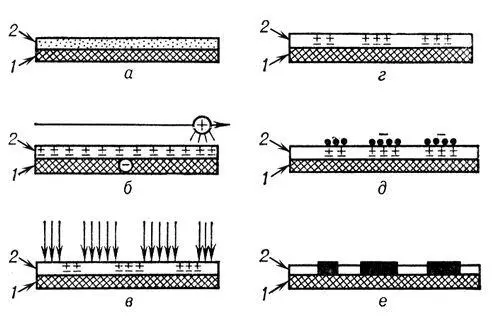

Схема процесса непосредственного электрофотографического копирования: а — электрофотополупроводниковая бумага — носитель копии (1 — фотополупроводниковый слой, 2 — электропроводная основа); б — распределение зарядов в носителе копии; в — экспонирование фотополупроводникового слоя (стрелками обозначены световые лучи); г — носитель копии после экспонирования; 8 — проявление скрытого изображения (чёрными кружками обозначены частицы красящего порошка): е — носитель копии с закрепленным изображением (чёрными прямоугольниками обозначены расплавленные частицы порошка, прилипшие к основе носителя).

Электрофотогра'фия,процессы получения фотографических. изображений на светочувствительных электрофотографических материалах (ЭФМ) — слоях фотопроводников (ФП, см. Фотопроводимость ) с высоким темновым удельным сопротивлением, наносимых на проводящую основу (подложку). Перед получением изображения слой ФП «очувствляют», заряжая его ионами, обычно из коронного разряда в воздухе, а подложку заземляют; затем равномерно заряженные ЭФМ экспонируют, в результате чего с освещенных участков ФП на подложку «стекает» часть заряда, тем большая, чем выше освещённость участка. Возникает скрытое фотографическое изображение (СИ) объекта в виде потенциального рельефа, т. е. распределения по поверхности ФП потенциала электростатического, которое соответствует распределению освещённости в регистрируемом изображении. СИ затем переводят в видимое изображение (визуализируют). Т. о., в Э. используют формирование в ЭФМ при его «очувствлении» двойного электрического слоя, образуемого поверхностным зарядом и возникающим в объёме ФП или проводящей подложке экранирующим зарядом с последующей локальной модуляцией мощности слоя (произведения поверхностной плотности заряда на толщину двойного слоя) за счёт фотопроводимости.

Существует несколько обособленных направлений Э., различающихся главным образом способом визуализации СИ. В классической Э. СИ визуализируют заряженными окрашенными частицами порошка (в сухом состоянии или диспергировакными в жидкости) с последующим переносом на нефоточувствительную основу либо без такого переноса. Процессы Э., в которых для визуализации применяют сухой порошок, часто называют ксерографией. Изменяя знак заряда и цвет порошка, можно получить как негативное, так и позитивное черно-белое, окрашенное или многоцветное изображение. В Э. со считыванием СИ используют микрозондовую технику (оптические, электронные или электростатические микрозонды, производящие в процессе) считывания поэлементную «развёртку» СИ). В фототермопластической Э. обычно предусматривают возможность термопластической визуализации путём преобразования потенциального рельефа в рельеф толщины за счёт термомеханических свойств ЭФМ (см. также Термопластическая запись, Фазовая рельефография ) . В одном из направлений Э. в качестве ЭФМ используют фотоэлектреты (см. Электреты ) , где СИ возникает в результате частичного разрушения под действием света устойчивой электрической поляризации слоя ЭФМ. В некоторых случаях, например в Э. со считыванием СИ, за счёт подключения внешних источников энергии возможно усиление СИ, в определённой степени аналогичное усилению в классическом фотографическом процессе; в других случаях, например при визуализации порошком, усиления не происходит. Светочувствительность 5 наиболее широко применяемых ЭФМ и методов Э.: 1—2 ед. ГОСТа для слоев аморфного селена с сухим порошковым проявлением (при разрешающей способности 40—60 мм -1); 0,2—0,3 ед. ГОСТа для сенсибилизированных красителями слоев окиси цинка, диспергированной в связующей среде (разрешение при жидкостном проявлении 60—100 мм —1и выше), и слоев на основе органической ФП: (типа поливинилкарбазола). Светочувствительность ЭФМ при электронном считывании, обеспечивающем усиление СИ, достигает 500 ед. ГОСТа.

Чувствительность ЭФМ лежит в спектральном диапазоне от рентгеновской области до ближней инфракрасной области. Изменение длинноволновой границы чувствительности в этом диапазоне достигается методами сенсибилизации фотоэффекта внутреннего в ФП. Кроме обычной сенсибилизации оптической, в Э. используют структурную и инжекционную сенсибилизацию. При структурной сенсибилизации изменяют молекулярную и надмолекулярную структуру ФП и макроструктуру слоя. Этот метод применяют как для органических ФП (полимеры винилового ряда, органические полимерные комплексы на основе поливинилкарбазола и др.), так и для неорганических, прежде всего для слоев на основе селена и его сплавов (с теллуром, мышьяком, таллием, кадмием, германием); он включает, например, формирование в ЭФМ электронно-дырочной гетероструктуры (см. Полупроводниковый гетерапереход ) или структуры типа ФП — диэлектрик. Явление фотоинжекции носителей заряда в фотополупроводники используют, например, для сенсибилизации слоев поливинилкарбазола селеном (инжекционная сенсибилизация; об инжекции см. ст. Полупроводники, разделы Неравновесные носители тока и Фотопроводимость полупроводников).
