Пускорегулирующие Э. а. служат либо для пуска, регулирования частоты вращения и остановки электрических машин, либо для включения и отключения потребителей электроэнергии, а также регулирования процесса потребления энергии. К этому классу Э. а. относятся контакторы, контроллеры, магнитные пускатели, реостаты, дроссели электрические и др. Некоторые из этих Э. а. по непосредственно выполняемым функциям могут быть отнесены к коммутационным (например, магнитные пускатели, контроллеры), но отличаются от них относительно большей частотой выполняемых операций — до нескольких сотен или тыс. операций в 1 ч (см. Пускорегулирующая электроаппаратура ) .

Регулирующие Э. а. используются в электрических цепях для регулирования по заданному закону или поддержания на заданном уровне значений определённых параметров (например, регуляторы, поддерживающие неизменным ток или напряжение — стабилизаторы электрические ) .

Ограничивающие Э. а. служат для защиты электрических цепей в аварийных режимах работы и от токов перегрузки или для ограничения действующего значения токов короткого замыкания. К этому классу Э. а. относятся реакторы электрические, плавкие предохранители, разрядники.

Измерительные Э. а. предназначены для измерения больших токов и напряжений с использованием стандартных измерительных приборов. К таким Э. а. относятся, например, трансформаторы тока и трансформаторы напряжения. Применение измерительных Э. а. позволяет обеспечить надёжное гальваническое разделение вторичных цепей (измерения и защиты) и первичных высоковольтных цепей.

Контрольные Э. а. применяют для измерения и контроля заданных электрических параметров и для воздействия на цепь управления. Информация об изменении параметров поступает обычно на контрольные Э. а. от измерительных трансформаторов или преобразователей.

Лит.: Чунихин А. А., Электрические аппараты, 2 изд., М., 1975: Таев И. С., Электрические аппараты автоматики и управления, М., 1975; Ройзен С. С., Стефанович Т. Х., Магнитные усилители в электроприводе и автоматике, М., 1970.

А. М. Бронштейн.

Электри'ческий вал,многодвигательный электропривод, обеспечивающий согласованное вращение двух или более механизмов, не связанных между собой механически. Наиболее распространён Э. в., в котором два исполнительных двигателя Д 1и Д 2( рис. ) соединены с рабочими машинами валами 1 и 2 и с асинхронными электродвигателями A 1и А 2. Статорные обмотки электродвигателей подключены к сети трёхфазного тока, а роторные соединены между собой через контактные кольца. Такое включение электродвигателей Д 1, Д 2, A 1и А 2при несинхронном вращении валов 1 и 2 обеспечивает действие синхронизирующего момента, выравнивающего их частоту вращения; при этом достигается как бы эластичная связь между рабочими машинами.

Большое практическое значение имеют Э. в. с асинхронными микродвигателями, применяемыми в системах синхронной связи между элементами устройств автоматики.

Лит.: Сергеев П. С., Электрические машины, М. — Л., 1962.

М. Д. Находкин.

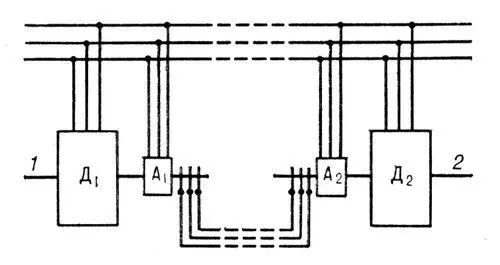

Электрический вал: 1 и 2 — валы рабочих машин; Д1 и Д2 — электродвигатели рабочих машин; A1 и A2 — асинхронные электродвигатели.

Электри'ческий генера'тор,устройство для преобразования какого-либо вида энергии (механической, химической, тепловой, световой) в электрическую. Понятие «Э. г.» является собирательным и не имеет чётких терминологических границ. Часто Э. г. называют генератор электромашинный, хотя в широком смысле понятие Э. г. распространяют на гальванические элементы, электрохимические генераторы, магнитогидродинамические генераторы, термоэмиссионные генераторы, фотоэлектрические генераторы, солнечные батареи и др.

Электри'ческий дви'гатель,см. Двигатель электрический .

Электри'ческий заря'д,источник электромагнитного поля, связанный с материальным носителем; внутренняя характеристика элементарной частицы, определяющая её электромагнитные взаимодействия. Э. з. — одно из основных понятий учения об электричестве. Вся совокупность электрических явлений есть проявление существования, движения и взаимодействия Э. з.

Различают 2 вида Э. з., условно называемые положительным и отрицательным; при этом одноимённо заряженные тела (частицы) отталкиваются, а разноимённо заряженные притягиваются (впервые установлено Ш. Ф. Дюфе в 1733—34). Заряд наэлектризованной стеклянной палочки назвали положительным, а смоляной (в частности, янтарной) — отрицательным. В соответствии с этим условием Э. з. электрона (электрон по-гречески — янтарь) отрицателен. Э. з. дискретен: существует минимальный, элементарный электрический заряд, которому кратны все Э. з. тел. Полный Э. з. замкнутой физической системы, равный алгебраической сумме зарядов слагающих систему элементарных частиц (для обычных макроскопических тел — протонов и электронов), строго сохраняется во всех взаимодействиях и превращениях частиц системы (см. Заряда сохранения закон ) . Сила взаимодействия между покоящимися заряженными телами (частицами) подчиняется Кулона закону. Связь Э. з. с электромагнитным полем определяется Максвелла уравнениями.

В Международной системе единиц Э. з. измеряется в кулонах.

Л. И. Пономарев.

Электри'ческий объёмный заря'дв атмосфере, мера электрической заряженности атмосферы; численно равен разности между числом положительных и отрицательных зарядов всех частиц в некотором объёме. Величина Э. о. з. характеризуется его плотностью — величиной избыточного заряда единицы объёма. Возникает Э. о. з. в результате разделения разноимённо заряженных частиц в пространстве (например, в туманах, облаках и осадках), при отрыве частиц от земли (например, при пыльных бурях) или от воды (при сильном волнении водной поверхности), при метелях, при вулканических извержениях, вблизи высоковольтных линий, при работе автомобильных и авиационных двигателей и т. д.

Величина Э. о. з. колеблется во времени в зависимости от состояния погоды.

В условиях хорошей погоды у земной поверхности плотность Э. о. з. ж » ±(1—5)×10 -12 к × м -3, а в грозовых облаках она может доходить до ± 3×10 -8 к × м -3 . В областях хорошей погоды плотность Э. о. з. у земли меняется как в течение суток, так и года, а с высотой уменьшается по экспоненциальному закону, составляя на высоте >10 км меньше 0,01 своего значения у земной поверхности. Под влиянием электрического поля Земли непосредственно у её поверхности накапливается Э. о. з. до 5×10 -10 к · м -3. В целом атмосфера имеет положительный объёмный заряд около 3×10 5к.
