В 1983 г. в канадской провинции Квебек в городке Мирабель (пригород Монреаля) начала действовать фирма «Белл Геликоптер Текстрон Канада», являющаяся дочерним предприятием фирмы «Белл». Именно сюда постепенно стало переводиться производство вертолетов. В 1988 – 1989 гг. в Мирабеле начался выпуск вертолетов Белл 212 и 412. «Двести двенадцатые» строятся до сих пор, в конце 2005 г. во всем мире эксплуатировалось около 1200 машин.

Белл 412SP

Тип. Легкий многоцелевой вертолет Силовая установка. 1 спаренный ГТД Пратт-Уитни Канада РТ6Т-ЗВ1 «Турбо твин Пэк» мощностью, ограниченной 1400 л.с.

Летные характеристики. Максимальная скорость 260 км/ч, начальная скороподъемность 6,8 м/с, дальность полета 695 км с максимальной платной нагрузкой.

Массы и нагрузки. Масса пустого вертолета 2935 кг, максимальная взлетная масса 5400 кг, максимальная платная нагрузка 2040 кг (на внешней подвеске).

Размеры. Диаметр несущего винта 14,02 м, ометаемая площадь 154,4 м 2 , длина фюзеляжа 12,92 м, высота вертолета с вращающимися винтами 4,32 м.

Число мест экипажа 1, пассажиров 13-14.

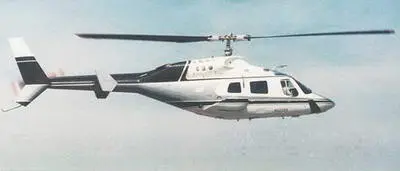

«Борт» N222BX был одним из пяти опытных вертолетов. Разработка нового двухдвигательного вертолета шла не так гладко, как того хотела фирма. Первый вертолет фирмы «Белл» с убирающимся шасси предназначался исключительно для гражданского рынка. Он отличался хорошо продуманным дизайном

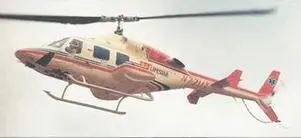

Несмотря на внешнюю привлекательность, первая попытка фирмы «Белл» создать эффективный административный вертолет большого успеха не имела. Тем не менее вертолет Белл 222 до сих пор находится в эксплуатации. Во многом он помог фирме в дальнейшем разработать гражданские вертолеты нового поколения, ставшие популярными на рынке.

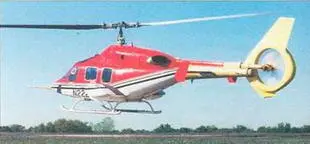

В 1993 г. проходили летные испытания модифицированного вертолета Белл 222, оснащенного рулевым винтом в кольцевом канале. Испытания показали, что с таким винтом заметно снижается уровень шума, а также повышается безопасность при обслуживании вертолета. Полученные результаты фирма «Белл» собирается использовать при создании нового поколения легких вертолетов

В середине 1960-х годов фирма «Белл» долго носилась с идеей создания гражданского вертолета, оснащенного двумя ГТД. Но прошло немало лет, пока эта задумка не превратилась в реальность. В январе 1974 г. во время очередной ежегодной конференции Американского вертолетного общества (AHS) на одновременно проводившейся выставке фирма впервые представила макет гражданского вертолета «Модель 222». В апреле того же года она приступила к его официальной разработке. Фирма представляла его как первый американский гражданский двухдвигательный вертолет, предназначенный для административных перевозок. Однако в реальности первыми покупателями машины были полицейские подразделения и компании, занимавшиеся обслуживанием морских буровых платформ. С коммерческой точки зрения, проект оказался неудачным: за более чем 10-летний период к концу 1989 г. фирме удалось построить всего 188 машин.

К постройке пяти опытных вертолетов фирма «Белл» приступила 1 сентября 1974 г. Однако она не была полностью уверена в успехе проекта и поэтому провела интенсивную оценку рынка, а также занялась улучшением летных характеристик для более полного удовлетворения требований заказчиков. Все это привело к тому, что первый полет опытная машина совершила только 13 августа 1976 г. Ближе к концу того же года в воздух поднялся второй вертолет. К марту 1977 г. в летных испытаниях принимали участие все пять опытных машин. Испытания вертолетов затянулись. Виной тому были две основные причины. Во- первых, пришлось внести существенные изменения в конструкцию хвостовой балки,а во-вторых, потребовалось доработать систему управления. В результате сертификация вертолета Белл 222 (в предсерий- ной комплектации) по нормам FAA состоялась 16 августа 1979 г., а 20 декабря того же года была сертифицирована серийная модель Белл 222А в соответствии с правилами полета в визуальных условиях. Первый вертолет 16 января 1980 г. получила компания «Петролеум Геликоптере». Одним из первых его стало получать Управление городской полиции Лондона. 15 мая 1980 г. вертолет получил право на выполнение полетов по приборам (с экипажем, состоящим из одного летчика) в погодных условиях по категории I.

Вертолет Белл 222 имеет обычную конструкцию, в которой применяются легкие сплавы, а в некоторых местах – сотовые панели. При проектировании вертолета учитывался принцип безопасной повреждаемости. Носовой обтекатель фюзеляжа мог на шарнирах откидываться вбок и обеспечивать доступ к авиони- ке и другому оборудованию.

До постройки опытных вертолетов фирма «Белл» демонстрировала макет будущего вертолета, имевшего обозначение D306. Реакция рынка на новый проект была обнадеживающая, и фирма «Белл» приняла решение построить пять опытных вертолетов. При этом она отказалась от использования Т-образного оперения

Белл 222А

Тип. Полицейский и патрульный вертолет.

Силовая установка. 2 ГТД Лайкоминг LTS101-750C-1 мощностью по 620 л.с.

Летные характеристики. Максимальная скорость 250 км/ч, динамический потолок 6100 м, дальность полета 520 км (с экономической крейсерской скоростью), продолжительность полета 2 ч 30 мин.

Массы и нагрузки. Масса пустого вертолета 2205 кг, максимальная взлетная масса 3560 кг. Размеры. Диаметр несущего винта 12,12 м, ометаемая площадь 115,29 м 2 , длина фюзеляжа 10,98 м, высота вертолета с вращающимися винтами 3,51 м.

Число мест экипажа 2, пассажиров 6. В патрульном варианте вместо пассажиров размещаются два оператора-наблюдателя.

В 1983 г. фирма «Белл» представила новый вариант вертолета 222 – специализированную многоцелевую транспортную машину 222UT. Она имела увеличенный запас топлива (930 л) и полозковое шасси

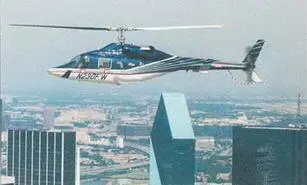

Вертолет Белл 230, о котором было объявлено в 1989 г., представляет собой дальнейшее развитие вертолета «Модель 222». Внешне он очень похож на предшественника. Вместо двигателей фирмы «Лайкоминг» на нем стоит пара ГТД Аллисон 250-C30G2 мощностью по 700 л.с. Увеличенные размеры кабины позволяют размещаться в ней 8 пассажирам
