Опыт использования для траления мин вертолетов показал, что только СН-53 обладает всем необходимым, прежде всего мощной силовой установкой, для успешной борьбы с минами. Однако из-за того, что «Си Стэллионы» были необходимы во Вьетнаме, первые эксперименты по тралению мин с помощью вертолетов СН-53 состоялись только зимой 1970 г. После них 15 вертолетов, получив соответствующее оборудование и новое обозначение RH-53A, вошли в состав вертолетной противоминной эскадрильи НМ-12. Первую известность они получили во время операции «Последняя чистка», в ходе которой в феврале – июле 1972 г. занимались тралением мин у берегов Северного Вьетнама. К переоборудованным RH-53A позднее присоединились 30 специально построенных вертолетов-тральщиков RH-53D. Эти машины активно использовались в 1974-1980-х годах в различных операциях по тралению мин в Азии и на Ближнем Востоке. Шесть винтокрылых тральщиков успел получить Иран до падения шахского режима. Иранские вертолеты RH-53D оказались последними серийными машинами в семействе S-65. Следует отметить, что вертолеты S-65 добились большого успеха на военном поприще, но повторить успех на «гражданке» не смогли.

К середине 1970 г. командованию КМП стало ясно, что вертолеты CH-53A/D «Си Стэллион» исчерпали свои возможности. Назрела необходимость в новой машине, способной перевозить груз в 1,8 раза тяжелее, чем это делал «Си Стэллион». Первые попытки создания тяжелого транспортного вертолета были предприняты в 1967 г., когда 24 октября были опубликованы требования КМП к вертолету грузоподъемностью 18 т, который должен был обеспечивать доставку техники с борта десантного вертолетоносца LPH на берег.

Фирма «Сикорский» предложила в качестве транспортного вертолета увеличенной грузоподъемности вариант вертолета СН-53, установив на него третий двигатель и новый несущий винт. В результате получился вертолет СН-53Е «Супер Стэллион», способный перевозить в кабине грузы массой 13,6 т, а на внешней подвеске – 16,3 т на расстояние не более 95 км. На вооружение СН-53Е были приняты только КМП.

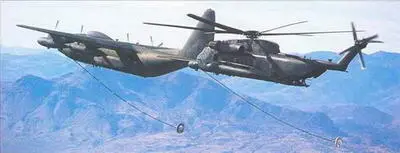

Получая топливо от самолета-заправщика Локхид КС-130, вертолеты семейства Н-53, особенно поисково- спасательные MH-53J, могут совершать полеты на большие расстояния. Такие дальние перелеты выполняли MH-53J во время событий в Панаме при свержении президента Норьеги и операции «Шторм в пустыне», когда вертолеты доставили американских и английских спецназовцев в глубь территории Ирака

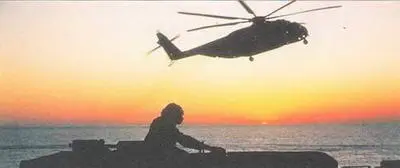

Морские пехотинцы все еще используют традиционные десантные высадочные средства, но вертолеты сейчас особенно важны. Различные варианты вертолета СН-53 участвовали в десантных операциях американских войск со времен вьетнамской войны. Им на смену сейчас приходят вертикально взлетающие самолеты Белл – Боинг MV-22 «Оспри» с поворотными винтами

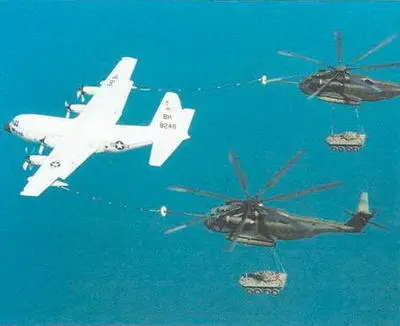

Пара вертолетов СН-53Е с легкими БТР «Пиранья» в момент заправки от самолета КС-130. Вертолеты СН-53Е «Супер Стэллион» с легкостью могут перевозить подобные грузы, сейчас они являются основными и единственными тяжелыми вертолетами в Корпусе морской пехоты США. Во время морских десантных операций их партнером является вертолет Боинг СН-46 «Си Найт», специализирующийся на перевозке морских пехотинцев

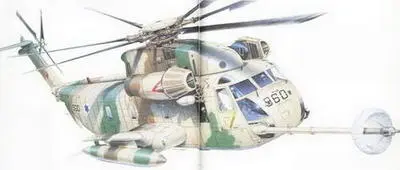

Армия Израиля (ЦАХАЛ) и ВВС получили при посредничестве Корпуса морской пехоты США 33 вертолета S-65C-3 (CH-53D). Еще два вертолета в варианте S-65C-2 были получены из Австрии в 1981 г. После войны в Персидском заливе в 1991 г. израильтяне получили ю вертолетов СН-53А, ранее находившихся на вооружении морской пехоты. Показанный здесь вертолет имеет стандартный камуфляж, используемый армией и ВВС Израиля во время действий в пустыне. По принятой в вооруженных силах Израиля практике эмблемы частей и эскадрилий почти никогда не рисуются. В настоящее время в Израиле две эскадрильи (114-я и 118-я) вертолетов S-65C-3 дислоцированы в Тель Нофе. Корпорация «Израэл Аэроспейс Индастри» (IAI) занимается модернизацией вертолетов по программе «Ясур-2000», дающей возможность продолжать эксплуатацию вертолетов как минимум до 2015 г.

Несущий винт

Шесть лопастей несущего винта сначала изготавливались почти полностью из алюминиевых сплавов. У вертолетов последних серийных партий лопасти имели отформованный титановый лонжерон и обшивку из стеклопластика. Массивная втулка выполнена из гитана и стали. При стоянке вертолета каждая лопасть может складываться. Установленный над втулкой дискообразный обтекатель дает возможность снизить сопротивление в полете. С каждой стороны пилона несущего винта имеются выходящие под углом обтекатели, внутри которых находятся валы, соединяющие двигатели с главным редуктором.

Рулевой винт, стабилизатор, навигационные огни и редуктор

Рулевой винт имеет четыре лопасти, изготовленные из алюминиевого сплава, и титановую втулку. С левой стороны стреловидной концевой балки имеется неподвижный стабилизатор. На самом верху концевой балки находится мощный стробоскопический аэронавигационный огонь, вспышки которого видны на большом расстоянии. На конце хвостовой балки установлен яркий немигающий навигационный огонь белого цвета. Внутри гаргрота, проходящего сверху хвостовой балки, находится вал привода рулевого винта. В мес те стыковки хвостовой и концевой балок расположен угловой редуктор.

Кабина экипажа

Для входа в кабину экипажа служит дверь, расположенная справа в носовой части фюзеляжа. Боковых входных дверей у фюзеляжа нет, имеются только большие прямоугольные окна, сбрасываемые при аварии. Вертолет СН-53 относится к небольшому числу вертолетов, оснащенных автоматической системой посадки, позволяющей в плохую погоду приземляться на авиабазы, имеющие систему ILS. Под центральной панелью лобового остекления находится антенна (похожая на ручку письменного стола) глиссадного радиомаяка. Сверху кабины экипажа по бокам размещаются Г-образные датчики статического давления и воздушной скорости. С правой стороны кабины находится телескопическая штанга системы заправки топливом 8 полете. В нерабочем состоянии штанга полностью убирается в фюзеляж.

Боковые обтекатели

По бокам фюзеляжа расположены большие обтекатели, внутри которых находятся вместительные топливные баки и отсеки основных опор шасси. На правом обтекателе установлен зеленый аэронавигационный огонь, а на левом – красный. К торцам обтекателей могут крепиться пилоны, способные нести различную нагрузку, в том числе сбрасываемые топливные баки емкостью по 1703 л. В хвостовой части этих баков имеются стабилизирующие стреловидные поверхности. При установке сбрасываемых баков становятся невидимыми основные зеленый и красный навигационные огни, поэтому их дублируют соответствующие огни на внешней части пилонов.
