Вышеперечисленные компоненты являются составными частями танковой информационно-управляющей системы (ТИУС), которая совмещается с единой полковой системой управления боем. Она передает в автоматическом режиме на командный пункт полка и командиру подразделения данные о местоположении и направлении движения танка, расходе боеприпасов, топлива и т. д., принимает распоряжения и приказы (в речевой, графической и цифровой формах) и доводит их до командира танка. Аналогичные системы в настоящее время устанавливаются также на американских танках М1А2 «Абрамс».

Вспомогательное вооружение танка состоит из спаренного с пушкой 12,7-мм пулемета и зенитного пулемета калибра 7,62-мм, смонтированного на крыше башни и имеющего дистанционное управление. Также «Леклерк» оснащен гранатометной установкой «Галикс», в состав которой входят девять 80-мм гранатометов, закрепленных по обеим сторонам башни. Они обычно заряжаются четырьмя дымовыми, тремя противопехотными гранатами и двумя гранатами для создания инфракрасных ловушек. Из установки можно вести огонь одиночными выстрелами или залпом.

В качестве силовой установки «Леклерка» применен V-образный 8-цилиндровый дизельный двигатель VD V8X-1500 мощностью 1500 л. с. Он имеет жидкостное охлаждение и снабжен системой турбонаддува. Выполнен в одном блоке с автоматической гидромеханической трансмиссией ESM-500. Автоматическая коробка передач обеспечивает пять скоростей переднего хода и две — заднего. Запас хода по топливу составляет 550 км.

Характерной чертой ходовой части является гидропневматическая подвеска, благодаря которой достигается высокая плавность движения танка по пересеченной местности. Кроме того, имеются опорные катки (по шесть на каждый борт), ведущие и направляющие колеса, поддерживающие ролики и гусеницы с резинометаллическим шарниром.

«Леклерк» способен развивать максимальную скорость 71 км/ч и преодолевать подъем до 30°, вертикальную стенку высотой до 1,25 м, траншею шириной 3 м и брод глубиной 1 м (с использованием комплекта для подводного вождения — до 4 м).

Танк оснащен системой защиты от оружия массового поражения, а также противопожарным комплексом быстрого реагирования.

В середине 1980-х годов в Соединенных Штатах был объявлен конкурс на создание легкого (весом в пределах 16–22 т) танка, который мог бы транспортироваться в зоны боевых действий при помощи средств авиации. В разработках конструкции такой машины участвовали как предприятия США, так и некоторые европейские фирмы. Легкий авиатранспортабельный танк «Стингрей» был представлен на конкурс компанией «Кадиллак Гейдж». Данная модель не получила первого места, однако обрела определенную популярность на зарубежном рынке. Так, армия Таиланда взяла на вооружение более 100 единиц этой боевой техники.

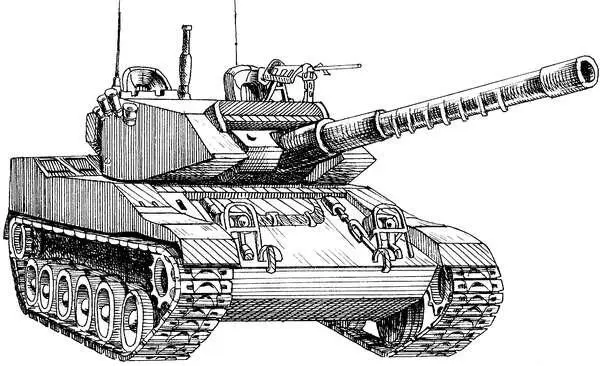

Вариант компоновки легкого танка «Стингрей» ( рис. 152 ) является классическим. При создании этой машины применялись узлы и агрегаты, устанавливаемые в других моделях танков, которые уже входили в состав армейского вооружения. Благодаря такому заимствованию сборка новой машины не заняла много времени и обошлась ее создателям относительно недорого.

Корпус и башенная часть танка состоят из сварных конструкций. Передние бронированные листы обеспечивают защиту корпуса и экипажа машины от бронебойных пуль, выпущенных из пулеметов крупного калибра, а также от осколков снарядов. Броня других частей танка может противостоять ударам пуль 7,62-мм калибра.

Отсек управления расположен в передней части корпуса. Здесь находится место водителя-механика, оборудованное регулируемым сиденьем. На крышке люка установлены три перископических прибора, позволяющих водителю вести наблюдение в секторе 120°. В данном танке возможна замена одного из перископов прибором ночного видения.

Боевой отсек машины находится в средней части корпуса. Здесь расположена стальная бронированная башня, в которой оборудованы места для остальных трех членов экипажа. Командир танка размещается с правой стороны, заряжающий — с левой, а наводчик занимает место впереди командира.

Вооружение танка — нарезная 105-мм пушка английского производства — располагается в башне на продольной оси. Пушка имеет обозначение L7А3 и является модифицированным вариантом стандартной пушки L7. Усовершенствование конструкции пушки позволило сократить силу отката почти в два раза. Помимо специальных противооткатных устройств, пушка L7А3 оснащена дульным тормозом, люлькой и эжектором.

Несмотря на то что модель L7А3 имеет определенные отличия от танковых орудий, применяющихся армиями стран НАТО, из нее можно вести огонь любыми стандартными снарядами 105-мм калибра.

В состав боекомплекта входят 32 снаряда. Огонь из пушки ведется выстрелами унитарного заряжания. Вращение башни и наводка пушки осуществляются при помощи электрогидравлической системы или ручного привода.

В распоряжении экипажа машины находится и система управления огнем. Она предусматривает наличие комбинированного дневного и ночного прицела наводчика М36Е1, вместо которого может быть использован и прицел, носящий обозначение М36Е1РЕ, снабженный тепловизором или лазерным дальномером. Кроме того, в состав системы управления стрельбой входят командирский пульт управления, комбинированный прицел для командира и специальные датчики, с помощью которых ведется наблюдение за скоростью ветра и углом наклона пушки. Помимо пушки, на вооружении танка имеется спаренный с ней пулемет 7,62-мм калибра, а на башне размещается зенитный пулемет 12,7-мм калибра. Вдоль бортов башни расположены четыре гранатомета, с помощью которых в боевой обстановке ставят дымовую завесу.

Конструкция башни легкого танка «Стингрей» имеет и свои отличительные характеристики. Например, такая башня может устанавливаться на бронемашине любого типа, обладающей массой свыше 13 т. При этом мощность орудийного обстрела, который танковое вооружение обрушивает на объекты противника, равноценна огневой силе широко известных во всем мире танков «Леопард» и «Абрамс».

Моторно-трансмиссионный отсек машины относительно невелик. Здесь размещается 8-цилиндровый дизельный двигатель, имеющий обозначение 8V-92ТА. Данный двигатель сконструирован на предприятии «Детройт дизель». Значительного сокращения габаритов моторно-трансмиссионного отделения удалось добиться за счет поперечного расположения двигателя. Автоматическая передача, изготовленная компанией «Аллисон», совмещена в один блок с двигателем. Она включает в себя гидротрансформатор, который способен блокироваться автоматически и усиливать крутящий момент более чем в два раза.
