Верхний лобовой лист корпуса установлен под большим наклоном. Это позволяет повысить защиту экипажа от 20-мм снарядов. В передней части машины находится моторно-трансмиссионное отделение и отсек управления.

В бортах задней части имеется по две амбразуры, через которые десантники ведут огонь из стрелкового оружия. В специальной установке, расположенной над двухместной вращающейся башней, смонтирована 20-мм автоматическая пушка Rh202. Там же находятся командир и наводчик. С этой пушкой спарен пулемет 7,62 мм. Кроме этого, установлены 6 гранатометов для постановки дымовой завесы. В кормовой части крыши корпуса размещена пулеметная установка с дистанционным управлением. Приводы наведения пушки электрогидравлические. Боекомплект пушки составляет 1250 выстрелов, а пулеметы имеют 5000 патронов.

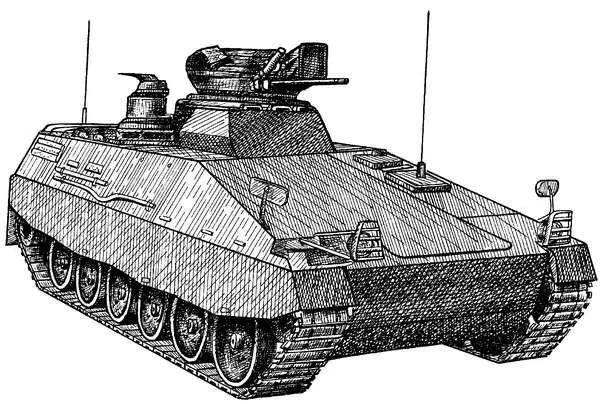

Машина «Мардер» оснащена приборами ночного видения и фильтровентиляционной установкой. БМП может преодолевать водные преграды, используя специальное плавсредство, изготовленное из надувных поплавков. Кроме того, машина берет препятствия с углом подъема 30°, форсирует стенки высотой 1 м, рвы шириной 2,5 м, броды глубиной 1,5 м.

Боевая машина пехоты VСС-1

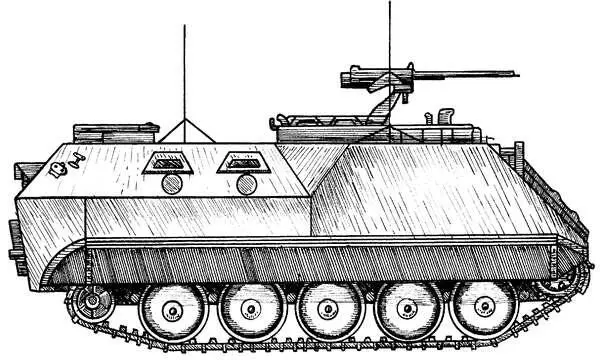

Боевая машина пехоты VСС-1 ( рис. 22 ) состоит на вооружении итальянской армии с 70-х годов. Ее выпуском занималась промышленная фирма «ОТО Мелара». Производство представленной БМП долгое время осуществлялось по лицензии американской фирмы, занимавшейся продажей гусеничных бронетранспортеров М-113А1.

В 70-е годы сухопутные войска итальянских вооруженных сил смогли получить в свое распоряжение 2200 подобных бронетранспортеров и 500 созданных на базе их конструкции машин VСС-1 «Камиллино». Тогда же еще 200 подобных БМП (модель VСС-1 TUA) были проданы Саудовской Аравии.

Итальянские БМП отличались от американских М-113А1 формой корпуса. В зоне размещения десанта конструкцию обшивали броневыми листами, располагая их под тупым углом по отношению к вертикали. Кроме того, в бортах машины были проделаны амбразуры, позволявшие обстреливать машины противника. В откидной аппарели, находившейся в задней части корпуса, также делали амбразуру.

Экипаж VСС-1 состоял из 3 человек: командира, водителя и стрелка. Последний мог вести бой из люка, проделанного в передней части десантного отделения машины. В распоряжении стрелка находился пулемет калибра 12,7 мм, в некоторых модификациях огражденный листом брони. К нему прилагались боеприпасы в количестве 1000 штук. Десант БМП состоял из 6 экипированных пехотинцев.

Корпус VСС-1 был обшит тонкими броневыми листами. Переднюю часть машины защищали особенно хорошо, дополнительно обивая ее броневыми листами, толщина которых достигала 6 мм.

Общая масса VСС-1 достигала 11,6 т. Ее длина составляла 4,87 м, ширина — 2,7 м, высота — 2,5 м.

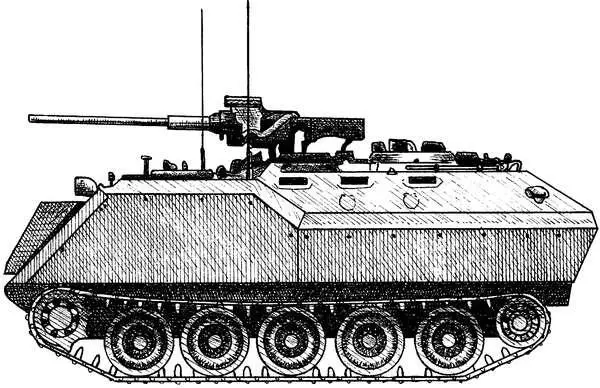

В середине 70-х годов конструкторы разработали более совершенную модель БМП — VСС-2 ( рис. 23 ). От предыдущих машин ее отличало более надежное бронирование корпуса.

Комплект оборудования VСС-2 представлен несколькими радиостанциями, средствами для тушения пожара, а также фильтрационными приборами и приборами ночного видения.

Конструкция машины снабжена мотором, мощность которого составляет 215 л. с. Максимальная скорость БМП — от 64 (по шоссе) до 5 (по воде) км/ч. Максимальный путь ее равен 550 км.

В настоящее время производство VСС-1 и VСС-2 остановлено. До 1982 года промышленность поставила вооруженным силам Италии 1350 подобных машин.

Боевая машина пехоты М-2 «Брэдли»

В 1972 году в США начались работы по созданию боевой машины пехоты. Опытный образец получил индекс ХМ-723. После испытаний и внесения в конструкцию необходимых изменений машина была запущена в серийное производство под обозначением М-2 «Брэдли».

Компоновка М-2 выполнена по традиционной для БМП схеме, в соответствии с которой моторно-трансмиссионное отделение располагается в передней части корпуса, а десантное — в задней. Рабочие места командира и наводчика находятся в двухместной бронированной башне. Механик-водитель размещается в отделении управления в передней части корпуса.

Корпус и башня машины сделаны частично из алюминиевой брони, частично из комбинированной (сталь-алюминий). Дополнительную защиту верхней лобовой части корпуса обеспечивает волноотражающий щит.

Основное вооружение БМП представлено 25-мм пушкой М-242 «Бушмастер», оснащенной системой стабилизации в двух плоскостях. Стрельбу из нее можно вести одиночными выстрелами и очередями (до 200 выстрелов в минуту). В боекомплект входят выстрелы с бронебойно-подкалиберными и осколочно-фугасными снарядами.

Дополнительное вооружение состоит из спаренного с орудием 7,62-мм пулемета М-240, а также четырехствольных дымовых гранатометов. Кроме того, на БМП смонтирована пусковая установка для ПТУР под названием «Тоу». Стрельба из нее производится только во время остановки, при этом наводчик управляет ракетой, удерживая перекрестие прицела на выбранном объекте.

Система управления огнем включает в себя комбинированный прицел наводчика с 4-кратным увеличением, используемым при стрельбе из пушки и спаренного с ней пулемета, и 12-кратным — для наведения ракеты на цель.

Для наблюдения за полем боя в командирской башенке установлены специальные приборы, обеспечивающие круговой обзор.

Вооружение пехотинцев, которые располагаются в десантном отделении, состоит из шести автоматов М-231 калибра 5,56 мм. Прицеливание осуществляется через смотровые блоки, имеющиеся над каждым сиденьем десантников.

Кроме автоматов, члены экипажа машины и пехотинцы располагают девятью 5,56-мм автоматическими винтовками М-16А1, одним 7,62-мм пулеметом М-60 и тремя ручными противотанковыми гранатометами М-72А2.

В качестве силовой установки применен V-образный 8-цилиндровый двигатель VTA-903Т при 2600 оборотах в минуту, развивающий максимальную мощность 500 л. с. Двигатель сделан в одном блоке с механической трансмиссией. Запас хода составляет 480 км.

В ходовой части применена индивидуальная торсионная подвеска с гидравлическими амортизаторами. На каждый борт приходится по шесть опорных и три поддерживающих катка, ведущие колеса расположены спереди. Гусеница металлическая, со съемными резиновыми накладками.
