Корпус и башня «Дардо» выполнены из алюминиевых броневых плит, усиленных разнесенными стальными листами. Бронирование защищает от пуль крупнокалиберных пулеметов и осколков артиллерийских снарядов. На бортах и ходовой части смонтированы противокумулятивные экраны.

В лобовой броне с левой стороны устроен люк механика-водителя, в который встроены три перископа. Средний из них иногда заменяют прибором ночного видения.

На вооружении «Дардо» имеется автоматическая 25-мм пушка КВА-В02, изготовленная швейцарской фирмой «Эрликон-Бюрле», 7,62-мм пулемет MG-42/59, спаренный с пушкой. Вооружение смонтировано в двухместной башне кругового вращения, оборудованной электроприводом наведения орудия на цель. Двойной ленточный механизм питания дает возможность вести стрельбу из пушки бронебойными подкалиберными или осколочно-фугасными снарядами без перезаряжания.

В конструкции башни присутствует одна довольно спорная особенность, т. е. при ведении стрельбы стреляные гильзы от пушки и спаренного с ней пулемета выбрасываются наружу через специальное отверстие, устроенное в левом борту корпуса и закрываемое двустворчатой заслонкой. В случае, когда противник применит оружие массового поражения, эта конструктивная особенность может дать возможность зараженному воздуху попасть внутрь корпуса. Да и в обычном бою в открытое отверстие могут залетать пули или осколки.

Стрелять из пушки может как командир, который находится слева от нее, так и расположенный справа наводчик. Они пользуются современной системой управления огнем, представляющей собой упрощенный вариант СУО, которая применяется на танке С-1 «Арпете». В нее входят дневной и ночной (тепловизионный) прицелы наводчика, лазерный дальномер и командирский прицел со стабилизацией поля зрения.

Снаружи на корпусе закреплены четырехствольные дымовые гранатометы, которые используют для постановки дымовых завес.

Кроме БМП VCC-80 «Дардо», был создан и успешно прошел испытания вариант БМП VCC-80 «Дардо-Хитфист» . Он отличается от базовой модели тем, что на нем смонтирована пусковая установка ПТУР «Тоу».

В десантном отделении могут разместиться шесть десантников в полной экипировке. В бортах корпуса устроены пять амбразур (четыре в бортах десантного отделения и одна в кормовой броне). Для посадки и высадки десанта в кормовой части имеется откидывающаяся аппарель с гидроприводом, а в крыше — люки.

На машине установлен V-образный 6-цилиндровый дизельный двигатель V-6 «Turbo» фирмы «Фиат» мощностью 520 л. с. Дизель сблокирован с гидромеханической трансмиссией ZF-20HST-500, автоматическая коробка передач которой управляется микропроцессором и обеспечивает четыре передачи переднего хода и две — заднего.

При устройстве ходовой части применена торсионная подвеска. По каждому борту установлено по шесть опорных и по четыре поддерживающих катка. Ведущие колеса находятся впереди, гусеница стальная с резинометаллическим шарниром.

На пересеченной местности машина развивает хорошую скорость, может преодолевать препятствия с углом подъема 35°, без предварительной подготовки форсирует броды глубиной до 1,5 м. Машина создана неплавающей.

В состав оборудования входят фильтровентиляционная установка, противопожарная система, кондиционер и радиоаппаратура.

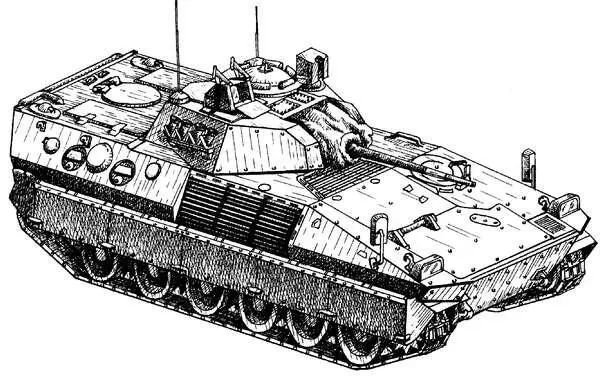

Боевая машина пехоты «Марс-15»

В конце 80-х годов французская фирма «Крезо-Луар» по собственной инициативе разработала легкую авиатранспортабельную боевую машину пехоты «Марс-15». Базовой моделью послужило унифицированное гусеничное шасси VBM. Первая машина была построена и продемонстрирована в 1988 году.

Моторно-трансмиссионное отделение расположено в передней части корпуса. Двигатель и узлы трансмиссии были размещены в виде буквы L. Этот вариант обусловил расположение по левому борту передней части отделения управления. Среднюю часть занимает боевое отделение, кормовую — десантное.

Корпус и башня выполнены методом сварки из катаных стальных броневых плит. Верхний лобовой броневой лист установлен под большим углом наклона к вертикали. В нем устроены люк механика-водителя и большой люк, предназначенный для ремонта и техобслуживания двигателя и трансмиссии. Лобовая броня защищает экипаж от пуль 14,5-мм пулемета, броня бортов и башни выдерживает обстрел из ручного стрелкового оружия и противостоит осколкам артиллерийских снарядов и мин малого калибра.

Вооружение машины состоит из американской автоматической 25-мм пушки М-242 «Бушмастер» и спаренного с нею 7,62-мм пулемета. У пушки имеется двойное ленточное питание. По выбору наводчика можно стрелять осколочно-фугасными или бронебойными снарядами. Скорострельность пушки составляет 100–200 выстрелов в минуту, боекомплект — 400 выстрелов. Пулемет имеет 1000 патронов.

Все вооружение смонтировано в бронированной вращающейся башне. В ней же находятся места командира машины и наводчика. Для эффективного управления огнем наводчик использует комбинированный дневной и ночной прицел. Помимо этого, командир пользуется приставкой к данному прицелу.

Для наблюдения за местностью место командира оснащено несколькими перископами. Механик-водитель имеет для наблюдения три перископа, один из которых может заменяться прибором ночного видения.

В крыше десантного отделения имеется люк, через который размещенные в отсеке 7 десантников могут вести огонь из личного стрелкового оружия. Для посадки и высадки десанта в кормовой части корпуса устроена дверь, также они пользуются люками в крыше.

БМП «Марс-15» оснащена дизельным двигателем с турбонаддувом GF12SRY, изготовленным французской фирмой «Baoduin», мощностью 420 л. с. Гидромеханическая трансмиссия HSWL106 германской фирмы «Ренк» сблокирована с двигателем. Трансмиссия имеет автоматическую коробку передач, которая предоставляет машине шесть передач переднего хода и три — заднего.

По каждому борту гусеничной ходовой части установлено по пять сдвоенных опорных катков с резиновыми бандажами и по три поддерживающих катка. Подвеска гидропневматическая, динамический ход катка равен 350 мм.

Гусеница стальная, с резинометаллическим шарниром. Иногда при движении по шоссе устанавливают резиновые накладки. По шоссе машина развивает скорость до 75 км/ч, запас хода по топливу составляет 600 км. БМП может преодолевать вертикальные стенки высотой до 0,8 м, рвы шириной 1,8 м, броды глубиной 1 м. «Марс-15» не плавает.

БМП оборудована системой навигации и радиосвязи, системой защиты от ОМП, средствами пожаротушения. Порой на машины устанавливают обогреватели и кондиционеры.
