Под днищем машины установлены дополнительные колеса. Размером они меньше основных и имеют пневматические авиационные шины 700 × 250 мм, где поддерживается давление воздуха 5,5–6 кгс/см2.

Эти колеса служат для того, чтобы машина могла успешно преодолевать естественные и искусственные препятствия, в первую очередь траншеи, окопы, канавы и пр. В опущенном состоянии дополнительные колеса немного зависают над грунтом. Это сделано намеренно — в таком положении машина становится «многоножкой».

Перед возникшим препятствием она лишь немного замедляет ход, а затем быстро переползает через него, лишь бы ширина преграды не была больше 1,22 м.

По грунтовой дороге машина развивает скорость до 50 км/ч, предельная скорость на шоссе равна 80 км/ч, на плаву — 8–9 км/ч. Запас хода на одной заправке топлива — 500 км (на суше), а на воде эта величина измеряется временем движения и составляет 12 часов.

Масса машины — 5,85 т, габариты в боевом положении 5,7 × 2,75 × 2,65 м.

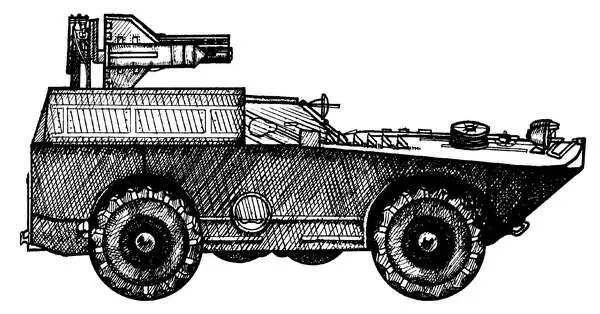

Вооружение машины 2П-27 состоит из противотанковых управляемых ракет (ПТУР). Противотанковая ракета представляет собой боеприпас, в головной части которого смонтирован кумулятивный заряд, обеспечивающий высокую бронепробиваемость. Малогабаритной противотанковой ракетой можно управлять на траектории полета, и значение этого боевого качества трудно переоценить. Траекторию ракеты можно корректировать, добиваясь высокой точности стрельбы. Это и есть важное преимущество ПТУР по сравнению с другими противотанковыми средствами.

Пакет направляющих имеет три противотанковые управляемые ракеты, а еще три размещены в боеукладке внутри машины. Таким образом весь боекомплект состоит из шести ПТУР.

Управляет ракетой наводчик-оператор, он же является командиром машины. В составе экипажа есть еще водитель. При необходимости экипаж может использовать в бою ручной противотанковый гранатомет, закрепленный в специальной укладке.

Боевая разведывательная машина ЕЕ-3 «Жарарака»

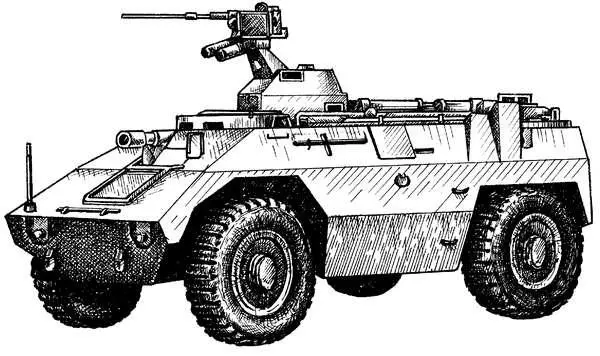

В конце 70-х годов бразильская фирма «Энжеса» разработала боевую разведывательную машину ЕЕ-3 «Жарарака» ( рис. 83 ). Она применяется не только для ведения разведывательных действий, но и для патрулирования, а также как самоходное шасси для монтажа различного вооружения, например ПТРК или легких ЗРК.

В передней части корпуса расположено отделение управления, среднюю часть занимает боевой отсек, а в кормовой части находится моторно-трансмиссионное отделение. Экипаж машины состоит из 3 человек: механик-водитель, командир и радист-наблюдатель.

Машина имеет полностью закрытый бронированный корпус, который выполнен из многослойной брони методом сварки. Такая броня применяется и при постройке других машин, разработанных фирмой «Энжеса». Броня состоит из двух слоев стали: наружного (более твердого) и внутреннего (более вязкого). Проведенные испытания показали, что такая конструкция гораздо лучше обеспечивает защищенность экипажа от пуль и осколков артиллерийских снарядов.

В отсеке управления установлено три перископа для ведения наблюдения за полем боя и за местностью при разведке. Посадка и высадка в это отделение производится через люк, сделанный в крыше корпуса. За отделением управления по правому борту смонтирована вращающаяся бронированная башенка командира. В ней также имеется три перископа. На крыше башенки установлен 12,7-мм пулемет с дистанционным управлением. Им управляет командир машины. Слева от башенки оборудовано место радиста-наблюдателя с отдельным люком. Кроме люков, доступ в машину обеспечивает бронированная дверь, расположенная в середине левого борта.

Машина оснащена 4-цилиндровым дизельным двигателем ОМ 314А немецкой фирмы «Мерседес-Бенц» мощностью 120 л. с. Механическая трансмиссия типа «Кларк», установленная на этой модели, сблокирована с двигателем.

Ходовая часть ЕЕ-3 выполнена по колесной формуле 4 × 4, передние колеса являются управляемыми. Подвеска колес независимая, пружинная, с гидравлическими амортизаторами. На колесах установлены шины увеличенного размера с высоким рисунком протектора. Имеется централизованная система регулирования давления воздуха в шинах.

При движении по шоссе БРМ развивает максимальную скорость 100 км/ч, запас хода по топливу равен 700 км.

Машина может преодолевать препятствия высотой до 0,4 м, рвы шириной 0,5 м и броды глубиной 0,6 м. ЕЕ-3 «Жарарака» не плавает.

В состав оборудования машины входят радиостанция, приборы ночного видения, средства пожаротушения. По желанию заказчика может быть установлена система защиты от ОМП.

На базе этой модели БРМ разработано целое семейство боевых машин: самоходный ПТРК «Милан», машина химической и радиационной разведки и пр.

Боевая разведывательная машина АМХ-10 РАС-90

Истребитель танков АМХ-10 РАС-90 создан в конце 70-х годов на базе БМП АМХ-10Р. Десантное отделение БМП переоборудовано в боевое отделение с орудийной башней. Моторно-трансмиссионное отделение и отделение управления расположены в передней части корпуса. Корпус имеет сварную конструкцию и выполнен из алюминиевой брони.

Основное вооружение — 90-мм пушка CS-90F-4 с длиной ствола 52 калибра. Орудие оснащено дульным тормозом и теплоизоляционным кожухом, гидропневматическими противооткатными устройствами. Затвор клиновой, полуавтоматический.

Боекомплект состоит из 30 выстрелов. Для поражения бронецелей используются бронебойные подкалиберные оперенные снаряды с отделяющимся поддоном и кумулятивные снаряды.

Пушка спарена с 7,62-мм пулеметом. По бортам башни смонтированы гранатометы для постановки дымовых завес.

Силовой блок — многотопливный дизельный двигатель мощностью 276 л. с. с гидромеханической трансмиссией, имеющей четыре передачи переднего хода и одну передачу заднего хода.

Ходовая часть с гусеничным движителем оборудована торсионной подвеской с гидравлическими амортизаторами на первой и последней парах опорных катков.

Максимальная скорость противотанковой самоходки — 65 км/ч. Показатели проходимости: угол подъема 30°, вертикальная стенка высотой 0,7 м, ров шириной 1,6 м. Водные преграды форсируются вплавь при помощи двух водометов. Скорость движения по воде составляет 8 км/ч.

Боевая разведывательная машина FV-107 «Симитер»

Боевая разведывательная машина FV-107 «Симитер» ( рис. 84 ) разработана и построена английской фирмой «Алвис» на базе легкого танка FV-101 «Скорпион». Эта машина отличается от танка вооружением.
