Ходовая часть снабжена индивидуальной подвеской с тарельчатыми пружинами. Максимальная скорость машины достигает 55 км/ч. При этом запас хода по топливу составляет 30 км. Танк легко преодолевает препятствия высотой 0,8 м, ров шириной 2,6 м и брод реки глубиной 1,1 м. Стандартный комплект оборудования представлен радиостанцией, танковым переговорным устройством, средствами для тушения пожара, обогревателем и телефоном для связи с пехотинцами.

Конструкция танка Pz. 61 стала базовой для нескольких модификаций боевых машин.

Pz. 61AA/AA8 был создан в период с 1976 по 1977 год. От основной модели его отличал комплект оборудования. В него входили современная, более совершенная радиостанция и фильтр сухого воздуха, обеспечивающий работу электронного оборудования.

Pz. 61AA/AA9 во многом сходна с Pz. 61AA/AA8. Однако ее отличает вооружение: пушка заменена пулеметом калибра 7,5 мм.

В начале 1960-х годов английская фирма «Виккерс» разработала предназначавшийся для вооруженных сил Индии основной боевой танк, получивший обозначение «Виккерс» Mk.1 . В дальнейшем он изготавливался непосредственно в Индии по лицензии и до сих пор состоит на вооружении индийской армии.

В 1966 году компания «Виккерс» в ходе работ по модернизации модели «Виккерс» Mk.1 создает модификацию «Виккерс» Мk.2 , отличающуюся от предыдущей версии наличием дополнительных двух пусковых установок «Свигфайр» для стрельбы противотанковыми управляемыми ракетами. Но заказов на эту машину так и не поступило, а потому до серийного производства дело не дошло.

Больший успех имела следующая модификация, созданная в середине 70-х годов. О ней речь пойдет ниже.

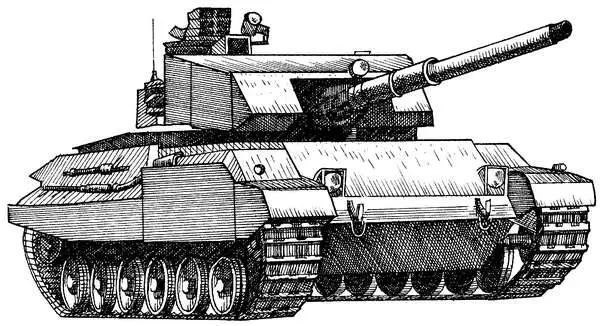

«Виккерс» Мk.3( рис. 129 ). Компоновка и конструкция корпуса данной модели аналогична модификации Мk.1, но лобовая часть сварной башни имеет значительно большую толщину, чем у нее.

В башне установлена стабилизированная в двух плоскостях наведения 105-мм нарезная пушка L7A1, но в ее боекомплект включены новые выстрелы. Теперь из танка можно вести стрельбу бронебойными подкалиберными снарядами с отделяющимся поддоном, кумулятивными, кумулятивно-осколочными и дымовыми снарядами.

Основой системы управления огнем SFC-600 является цифровой баллистический вычислитель. Командир танка располагает комбинированным прицелом PE Condor. В распоряжении наводчика находится прицел NANOQUEST L23 с лазерным дальномером LV 352. При необходимости для определения расстояния до объекта может использоваться и спаренный с пушкой 12,7-мм пристрелочный пулемет.

Дополнительным вооружением танка служат два 7,62-мм пулемета, а также дымовые гранатометы.

Моторно-трансмиссионное отделение машины содержит дизель 12V-71T американской фирмы «Дженерал моторс». При 2500 оборотах в минуту двигатель развивает мощность 720 л. с. В одном блоке с ним сделана трансмиссия.

«Виккерс» Mk.7. Следует заметить, что машины данной серии не имеют практически ничего общего с предыдущими вариантами «Виккерс». Это обстоятельство объясняется тем, что фирма «Виккерс» разрабатывала новый танк во второй половине 80-х годов не на экспорт, а для замены состоящих на вооружении английской армии машин «Челленджер».

Конструкция башни танка «Виккерс» Mk.7, усиленной многослойной броней, сварная. В башне смонтирована английская 120-мм нарезная пушка L11, снабженная системой стабилизации в двух плоскостях, эжекционным устройством и теплоизоляционном кожухом.

Комплекс управления огнем «Центавр», установленный на танке, представлен такими приборами, как цифровой баллистический вычислитель, два лазерных дальномера, прицелы командира SFIM VS 580-10 и наводчика NANOQUEST L30, тепловизор VA-9090 и система совмещения линии прицеливания с осью канала ствола. В распоряжении командира также имеются шесть перископов, дающие ему возможность вести наблюдение за полем боя. Кроме пушки, на «Виккерсе» Mk.7 смонтированы также два 7,62-мм пулемета и дымовые гранатометы. Имеется система защиты от оружия массового поражения и автоматическая система пожаротушения. Двигатель мощностью 1500 л. с. позволяет танку передвигаться с максимальной скоростью 72 км/ч. Запас хода по топливу составляет 550 км.

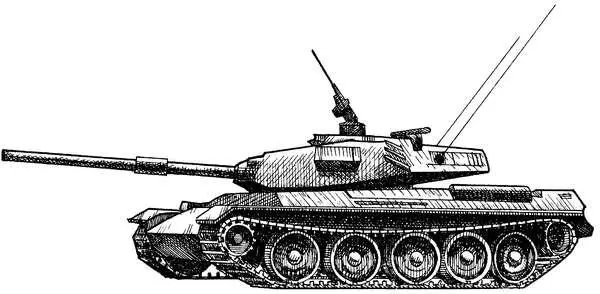

В 1962 году в Японии началась работа над проектом нового основного боевого танка для сухопутных войск. В сентябре 1969 года были изготовлены первые два прототипа, имевшие обозначение STB-1. Испытания проводились вплоть до 1974 года, после чего началось серийное производство этих машин, получивших индекс 74 ( рис. 130 ).

Компоновка танка-74 в основном повторяет схему сборки танка-61, но есть и свои особенности. Так, трансмиссия в новой машине смонтирована не в передней части корпуса, как у танка-61, а сделана в одном блоке с двигателем и размещена в моторно-трансмиссионном отделении в кормовой части корпуса. Отделение управления расположено в передней части корпуса у левого борта, а не у правого, как это принято в танке-61. Корпус танка сварен из броневых листов, башня литая, обтекаемой формы. Максимальная толщина лобовой брони корпуса составляет 110 мм.

Основное вооружение машины — это английская нарезная 105-мм пушка L7, выпускавшаяся в Японии по лицензии. Данное орудие оснащено системой стабилизации в двух плоскостях. Из него можно вести стрельбу всеми стандартными 105-мм танковыми боеприпасами НАТО.

Боекомплект пушки включает 55 выстрелов унитарного заряжания, из которых 14 размещены в кормовой части башни, а остальные — в корпусе танка. Поворот башни и наведение пушки в вертикальной плоскости в диапазоне углов от –6° до +9° осуществляются посредством электроприводов, дублированных ручными.

Система управления огнем, установленная на танке, состоит из двух прицелов наводчика — основного комбинированного перископического прицела и вспомогательного телескопического, а также комбинированного командира со встроенным лазерным дальномером, а также цифрового баллистического вычислителя.

Наблюдение за полем боя командир ведет через пять перископических приборов, встроенных по периметру командирского люка. Перед люком заряжающего установлен вращающийся перископ, а в распоряжении механика-водителя имеются три перископических прибора наблюдения.

Вспомогательное вооружение танка представлено 7,62-мм пулеметом, спаренным с пушкой, 12,7-мм пулеметом, смонтированным на башне и использующимся в качестве зенитного, дымовыми гранатометами.
