В качестве детекторов излучения рентгеновского диапазона используются специальные фотоматериалы (для исследований Солнца), Гейгера — Мюллера счётчики, газонаполненные пропорциональные счётчики и сцинтилляционные счётчики. Все типы детекторов обеспечивают спектральное разрешение от 1 до 20 в зависимости от энергии регистрируемого излучения. Площадь пропорциональных счётчиков, с помощью которых получены основные результаты, достигает 1000 см 2. Для коллимации (ограничения поля зрения) применяются сотовые или щелевые коллиматоры, набранные из тонких гофрированных пластин стали с предельным угловым разрешением около нескольких угловых минут, модуляционные коллиматоры, представляющие собой два (или более) ряда параллельно натянутых металлических нитей (предельное разрешение около 20“) и, наконец, зеркала косого падения гиперболического и параболического сечения с углом падения более 88° (т. е. почти по касательной к плоскости зеркала). Такие зеркала пригодны для получения рентгеновского изображения в мягкой области спектра (l > 10 ) с разрешением до 5“. Для спектральных исследований (пока только солнечных) используются брэгговские кристаллические спектрометры.

Р. а. относится к быстро развивающимся разделам внеатмосферной астрономии. Она имеет широкие перспективы, связанные с планируемыми запусками ракет или ИСЗ с большими счётчиковыми и зеркальными телескопами площадью 10 4—10 5 см 2.

Лит.: Озерной Л. М., Прилуцкий О. Ф., Розенталь И. Л., Астрофизика высоких энергий, М., 1973; Уикс Т., Астрофизика высоких энергий, пер. с англ., М., 1972; Гинзбург В. Л., О физике и астрофизике. Какие проблемы представляются сейчас особенно важными и интересными?, 2 изд., М., 1974; Ультрафиолетовое излучение Солнца и межпланетная среда. [Сб. ст.], пер. с англ., М., 1962

В. Г. Курт.

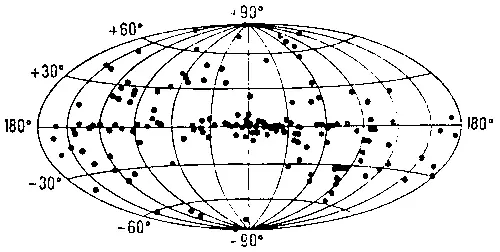

Рис. 3. Распределение известных рентгеновских источников на небе. Использована галактическая система координат, центр Галактики в середине рисунка.

Рис. 2. Изображение диска Солнца в рентгеновском диапазоне, полученное при помощи телескопа косого падения 8 июня 1968.

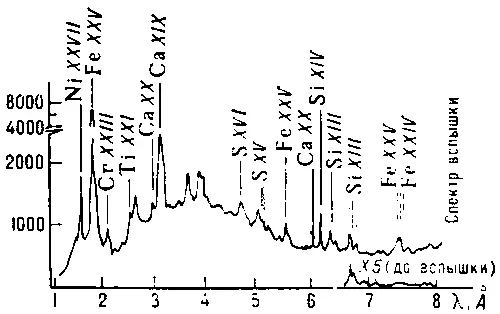

Рис. 1. Спектр Солнца в области 1—8 .

Рентге'новская ка'мера,прибор для изучения или контроля атомной структуры образца путём регистрации на фотоплёнке картины, возникающей при дифракции рентгеновских лучей на исследуемом образце. Р. к. применяют в рентгеновском структурном анализе. Назначение Р. к. — обеспечить выполнение условий дифракции рентгеновских лучей (см. Брэгга — Вульфа условие ) и получение рентгенограмм.

Источником излучения для Р. к. служит рентгеновская трубка. Р. к. могут быть конструктивно различными в зависимости от специализации камеры (Р. к. для исследования монокристаллов, поликристаллов, Р. к. для получения малоугловых рентгенограмм, Р. к. для рентгеновской топографии и др.). Все типы Р. к. содержат коллиматор, узел установки образца, кассету с фотоплёнкой, механизм движения образца (а иногда и кассеты). Коллиматор формирует рабочий пучок первичного излучения и представляет собой систему щелей (отверстий), которые вместе с фокусом рентгеновской трубки определяют направление и расходимость пучка (т. н. геометрию метода). Вместо коллиматора на входе камеры может устанавливаться кристалл-монохроматор (плоский или изогнутый). Монохроматор выбирает в первичном пучке рентгеновское излучение определённых длин волн; аналогичный эффект может быть достигнут установкой в камере селективно поглощающих фильтров.

Узел установки образца обеспечивает его закрепление в держателе и задание ему начального положения относительно первичного пучка. Он служит также для центрировки образца (выведения его на ось вращения), а в Р. к. для исследования монокристаллов — и для наклона образца на гониометрической головке ( рис. 1 ). Если образец имеет форму пластины, то его закрепляют на отъюстированных направляющих. Это исключает необходимость дополнительной центрировки образца. В рентгеновской топографии больших монокристаллических пластин держатель образца может поступательно перемещаться (сканировать) синхронно со смещением плёнки при сохранении углового положения образца.

Кассета Р. к. служит для придания фотоплёнке необходимой формы и для её светозащиты. Наиболее распространённые кассеты — плоские и цилиндрические (обычно соосные с осью вращения образца; для фокусирующих методов образец помещают на поверхности цилиндра). В других Р. к. (например, в рентгеновских гониометрах, в Р. к. для рентгеновской топографии) кассета перемещается или вращается синхронно с движением образца. В некоторых Р. к. (интегрирующих) кассета, кроме того, смещается при каждом цикле рентгенографирования на малую величину. Это приводит к размазыванию дифракционного максимума на фотоплёнке, усреднению регистрируемой интенсивности излучения и повышает точность её измерения.

Движение образца и кассеты используют с различной целью. При вращении поликристаллов увеличивается число кристаллитов, попадающих в отражающее положение — дифракционная линия на рентгенограмме получается равномерно почернённой. Движение монокристалла позволяет вывести в отражающее положение различные кристаллографические плоскости. В топографических методах движение образца позволяет расширить область его исследования. В Р. к., где кассета перемещается синхронно с образцом, механизм её перемещения соединён с механизмом движения образца.

Р. к. позволяет изучать структуру вещества как в нормальных условиях, так и при высоких и низких температурах, в глубоком вакууме, атмосфере специального состава, при механических деформациях и напряжениях и т.д. Держатель образца может иметь приспособления для создания необходимых температур, вакуума, давления, измерительные приборы и защиту узлов камеры от нежелательных воздействий.

Р. к. для исследования поликристаллов и монокристаллов существенно различны. Для исследования поликристаллов можно использовать параллельный первичный пучок (дебаевские Р. к.; рис. 2 , а; см. также Дебая — Шеррера метод ) и расходящийся (фокусирующие Р. к.; рис. 2 , б и в). Фокусирующие Р. к. обладают большой экспрессностью измерений, но рентгенограммы, получаемые на них, регистрируют лишь ограниченную область углов дифракции. В этих Р. к. в качестве источника первичного излучения может служить радиоактивный изотопный источник (см. Рентгеновские лучи )
