В 1913 нем. учёный А. Мейснер впервые применил триод для генерации колебаний высокой частоты. В первые годы Советской власти наиболее существенные разработки Г. л. были проведены под руководством советского учёного М. А. Бонч-Бруевича в Нижегородской лаборатории (г. Горький). В 1919 он впервые применил водяное охлаждение анода Г. л., доказав возможность создания мощных Г. л. В 1923 им была создана Г. л. мощностью 25 квт , а в 1924—25 — мощностью 40 квт . С 1922 под руководством советских учёных М. М. Богословского, С. А. Векшинского и С. А. Зусмановского было налажено массовое производство Г. л. В 1930 советский учёный П. А. Остряков предложил конструкции мощных Г. л. с принудительным воздушным охлаждением. В 1933—34 сов. академиком А. Л. Минцем и инженером Н. И. Огановым был разработан первый отечественный разборный триод мощностью 200 квт , а в 1956 совместно с инженером М. И. Басалаевым — разборный триод мощностью 500 квт .

Лит.: Власов В. Ф., Электронные и ионные приборы, 3 изд., М., 1960; Тягунов Г. А., Электровакуумные и полупроводниковые приборы, М. — Л., 1962; Царев Б. М., Расчет и конструирование электронных ламп, 3 изд., М., 1967.

Ю. Б. Любченко.

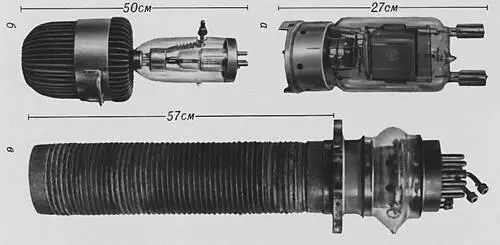

Генераторные лампы: а — пентод ГУ-80 (мощность 450 вт , наибольший диаметр 110 мм , высота 285 мм ); б — триод ГУ-91 с принудительным воздушным охлаждением (мощность 5 квт , наибольший диаметр 240 мм , высота 500 мм ); в — триод ГК-1А с водяным охлаждением (мощность 200 квт , наибольший диаметр 205 мм , высота 880 мм ).

Генера'торный газ, вид газообразного топлива, получаемый газификацией угля, торфа и др. в газогенераторах . Подробнее см. Газификация топлив .

Генератри'са(матем.), то же, что производящая функция .

Генера'ция(от лат. generatio — рождение, размножение), поколение, группа организмов в популяции, одинаково отдалённых в родственном отношении от общих предков. Например, у человека — родители, дети и внуки — 3 последовательные Г.

Генера'ция минера'лов, термин, применяемый для обозначения и различия временной последовательности образования отдельных минералов или их групп при процессе формирования минеральной ассоциации, горной породы, рудного тела и т. д. См. Минерал .

Генери'рование электри'ческих колеба'ний, процесс преобразования различных видов электрической энергии в энергию электрических (электромагнитных) колебаний. Термин «Г. э. к.» применяется обычно к колебаниям в диапазоне радиочастот, возбуждаемым в устройствах (системах) с сосредоточенными параметрами (ёмкостью С, индуктивностью L, сопротивлением R), где электрические и магнитные поля пространственно разделены. При переходе к более высоким частотам (СВЧ и оптический диапазон) для возбуждения колебаний необходимы системы с распределёнными параметрами. В этом случае говорят об электромагнитных колебаниях. Термин «Г. э. к.», как правило, не применяется, когда речь идет о получении переменных токов промышленных частот, получаемых с помощью электрических машин (см. Генератор электромашинный , Переменного тока генератор ).

Г. э. к. осуществляется обычно либо путём преобразования энергии источников постоянного напряжения при помощи электронных приборов (вакуумных, газоразрядных и твердотельных), либо путём преобразования первичных электрических колебаний в колебания требуемой частоты и формы (параметрический генератор, квантовый генератор).

В зависимости от типа электронных приборов различают: ламповые генераторы (с электронными лампами), полупроводниковые генераторы (с полупроводниковыми триодами, туннельными диодами и др.), генераторы с газоразрядными приборами (тиратронами и др.). По форме колебаний, частоте, мощности и назначению различают: генераторы синусоидальных (гармонических) колебаний, генераторы колебаний специальной формы, генераторы сверхвысоких частот и т. д.

Необходимые элементы генератора: источник энергии, цепи, в которых возбуждаются и поддерживаются колебания (пассивные цепи) и активный элемент, преобразующий энергию источника питания в энергию генерируемых колебаний. Активным элементом обычно являются электронные приборы, часто в сочетании с управляющими ими дополнительными цепями (цепями обратной связи).

Если энергия, подводимая в пассивные цепи, превосходит потери энергии в этих цепях, то любой возникший в них колебательный процесс будет нарастать. Если поступление меньше потерь, колебания затухают. Энергетическое равновесие, соответствующее стационарному режиму Г. э. к., осуществимо лишь при наличии нелинейных свойств у элементов системы. При их отсутствии в системе возможен либо нарастающий, либо затухающий колебательный процесс, а генерация стационарных электрических колебаний невозможна (см. ниже).

Если цепи, в которых возбуждаются и поддерживаются колебательные процессы, сами по себе обладают колебательными свойствами (например, колебательный контур или объёмный резонатор ), то частота и форма генерируемых колебаний в основном определяются частотой и формой их собственных колебаний. Роль активного элемента в этом случае сводится лишь к подкачке энергии в цепи для компенсации потерь в них (включая отбор энергии потребителем).

Генераторы почти гармонических колебаний. Если в генераторе с колебательными цепями потери в контуре или резонаторе малы (высокая добротность колебательной системы ), то форма колебаний в них близка к синусоидальной и их называют генераторами почти гармонических колебаний или томсоновскими генераторами.

Ламповый генератор. Простейший ламповый генератор почти гармонических колебаний состоит из колебательного контура и электронной лампы (например, триода ) с питанием и управляющей цепью ( рис. 1 ). В контуре под влиянием случайных электрических колебаний возникают собственные колебания тока и напряжения. Однако из-за потерь энергии в контуре колебания должны затухать. Чтобы колебания не затухали, необходимо пополнять запас колебательной энергии в контуре, например воздействуя на него пульсирующим током с той же частотой и с определённой фазой. Это осуществляется с помощью триода. Переменное напряжение, подводимое от контура к сетке триода, вызывает изменение его анодного тока. В результате в анодном токе появляются пульсации, которые при правильном подборе фазы напряжения, подаваемого на сетку лампы (цепь обратной связи ), будут пополнять колебательную энергию контура.
