В водоносных породах возможно предварительное осушение и снижение водопритока путём откачки воды погружными или артезианскими насосами из скважин, пробуренных на водоносный горизонт с поверхности, а также через забойные фильтры, установленные в сооружаемой выработке.
Вертикальные горные выработки (шахтные стволы) сооружаются, как правило, с присутствием людей в забое; в промышленных масштабах ведутся (1975) экспериментальные работы по бурению шахтных стволов. При сооружении шахтных стволов применяют полок проходческий, расположенный в 10—20 м от забоя, и временный подъём с сосудами в виде саморазгружающихся на поверхности бадей, который обеспечивает транспортную связь забоя с поверхностью ( рис. 1 ). Крепкие и средней крепости горные породы разрушают буровзрывным способом, породы мягкие — механическим (с помощью отбойных молотков и пневмолопат).
В СССР большинство процессов по сооружению шахтных стволов механизировано. Шпуры глубиной до 5 м бурят с помощью дистанционно управляемых многошпиндельных бурильных установок, которые перемещаются по забою тельфером погрузочной машины. Для погрузки породы применяют погрузочные машины с механизированным вождением грейфера. Постоянная крепь большинства стволов — монолитный бетон, который подают с поверхности по трубам за передвигающуюся вслед за забоем металлическую опалубку. На базе породопогрузочных машин создано несколько типов проходческих комплексов, которые позволили максимально совместить основные процессы проходческого цикла и достичь рекордных показателей по скорости проходки и производительности труда. В 1969 на проходке ствола диаметром 6,2 м шахты 17—17-бис в Донецком угольном бассейне был установлен мировой рекорд скорости проходки — 401,3 м/мес.
Для сооружения стволов в слабых и средней крепости породах успешно применяют проходческие комбайны (см. Горный комбайн ), которые позволяют механизировать процессы разрушения и выдачи породы из забоя ствола с одновременным возведением постоянной монолитной бетонной крепи. При сооружении стволов комбайнами в Карагандинском угольном бассейне достигнуты высокие показатели производительности труда (13,7 м 3готового ствола на выход проходчика) и скорости проходки (133 м/мес ).
Горизонтальные и наклонные горные выработки проводят с применением буровзрывных работ или с использованием проходческих комбайнов. Выбор технологии и оборудования для проведения выработок зависит как от размеров их поперечных сечений, устанавливаемых в зависимости от назначения выработки, так и от крепости и устойчивости пород.
При проведении выработок буровзрывным способом для погрузки отбитой взрывом породы используют погрузочные машины или скреперные установки ( рис. 2 ).
Для проходки горизонтальных и наклонных (до 35°) выработок в некрепких породах применяют проходческие комбайны, которые разрушают породу и грузят её в вагонетки или на конвейер ( рис. 3 ). Комбайновый способ проведения выработок является более безопасным и эффективным, чем буровзрывной; при этом почти не нарушается целостность окружающих выработку пород. Вслед за подвиганием забоя в выработке устанавливают крепь, монтируют новые звенья рельсовых путей, конвейера, трубопроводы вентиляционные и противопожарного водоснабжения и др.
В СССР достигнуты следующие максимальные скорости П. г. в.: проходческими комбайнами 2000 м / мес , при буровзрывном способе 800 м / мес , при проведении выработок больших сечений в околоствольном дворе до 4700 м 3/ мес. Средние скорости П. г. в. значительно ниже. Это объясняется сложными горно-геологическими условиями конкретных объектов, необходимостью в ряде случаев (например, в транспортных тоннелях) при возведении крепления прекращать др. работы и т.п.
Подземные камеры обычно располагают в крепких, устойчивых породах. В зависимости от размеров поперечного сечения и устойчивости вмещающих пород камеры сооружают сплошным забоем или с разделением забоя на части с последовательной разработкой массива в каждой из них ( рис. 4 ).
Постоянную крепь камер чаще выполняют из монолитного бетона или железобетона. Иногда применяют комбинированные крепи (например, свод закреплен монолитным железобетоном, стены — анкерной крепью и набрызг бетоном по металлической сетке).
Для обеспечения надёжности контакта крепи с окружающим массивом после её возведения оставшиеся пустоты между крепью и массивом горных пород заполняют инертным негорючим материалом или цементным раствором. В крепких, устойчивых породах тоннели сооружают буровзрывным способом с применением аналогичного оборудования и по той же технологии, что и при проведении выработок. В слабых и средней крепости породах можно сооружать тоннели с помощью щитов проходческих или комбайнов. При использовании механизированных проходческих щитов для сооружения тоннелей ( рис. 5 ) в качестве постоянной крепи иногда применяют монолитно-прессованную крепь, которую получают путём прессования бетонной смеси давлением, создаваемым самим щитом или др. устройством. Прессованная монолитная бетонная обделка плотно прилегает к окружающим выработку породам, в связи с чем отпадает необходимость в нагнетании раствора за крепь.
В СССР совершенствование технологии и способов П. г. в. ведётся в направлении создания и внедрения проходческих комплексов, максимально механизирующих процессы проходки.
Для сооружения тоннелей большой протяжённости, в том числе в крепких породах, и больших сечений применяют специальные горнопроходческие комбайны или механизированные щитовые комплексы. О П. г. в. на карьерах см. в статье Траншея , о строительстве инженерных коммуникаций в статье Подземные сооружения .
Лит.: Покровский Н. М., Проектирование комплексных выработок подземных сооружений, М., 1970; Мельников Л. Л., Сооружение выработок большого сечения в крепких породах, М., 1974.
Д. И. Малиованов.

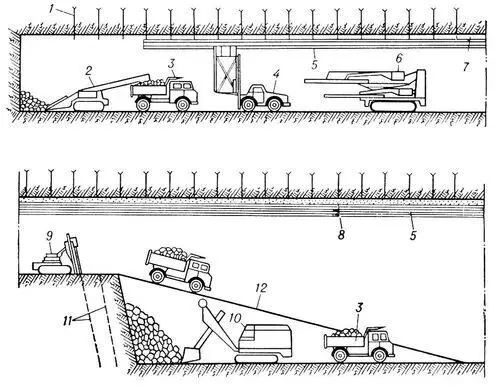

Рис. 4. Схема сооружения камер и тоннелей уступным забоем: 1 — анкерное крепление; 2 — породопогрузочная машина; 3 — автомобиль-самосвал; 4 — автопогрузчик с рамой; 5 — вентиляционный трубопровод; 6 — сомоходная буровая установка; 7 — предохранительная металлическая сетка; 8 — бетонная крепь; 9 — буровой станок; 10 — подземный экскаватор; 11 — взрывные скважины; 12 — пандус.

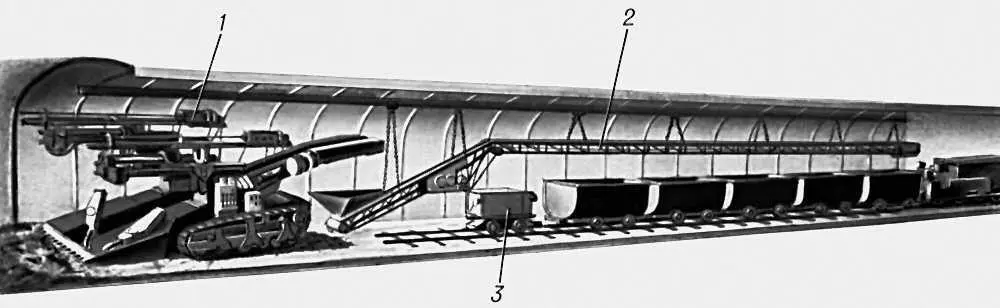

Рис. 2. Проведение выроботок буровзрывным способом: 1 — буропогрузочная машина; 2 — перегружатель подвесной; 3 — маневровая тележка или электровоз.
