Ведутся разработки систем П. т., в которых изображение проецируется не с кинескопа, а с многоэлементного растрового экрана (см. Растровые оптические системы ).

Разработка проекционных устройств с применением лазеров ведётся в двух направлениях. Одно из них основано на использовании лазеров с непрерывным излучением, генерирующих узкий луч высокой яркости. Промодулировав этот луч телевизионным сигналом по интенсивности, можно затем с помощью вращающихся зеркал развернуть его (см. Развёртка оптическая ) по экрану, на котором будет поэлементно воспроизводиться телевизионное изображение. Др. направление основано на использовании полупроводниковых лазеров с электроннолучевым возбуждением. В этом случае создаётся т. н. лазерный кинескоп — электроннолучевая трубка, основной элемент которой — полупроводниковая монокристаллическая лазерная мишень ( рис. 3 ). Источниками света — полупроводниковыми лазерами — поочерёдно служат малые участки мишени, «обегаемые» тонким, сфокусированным до толщины 10—20 мкм электронным лучом. Модулируя электронный луч по интенсивности и осуществляя развертку телевизионного изображения по всей площади мишени, можно, вследствие высокой яркости лазерной мишени, получить на большом экране (с линейными размерами в десятки м ) яркое телевизионное изображение. Проекционные лазерные устройства в середине 70-х гг. серийно ещё не выпускаются.

Лит.: Бабенко В. С., Оптика телевизионных устройств, М. — Л., 1964; Бугров В. А., Основы кинотелевизионной техники, М., 1964; Техника систем индикации, пер. с англ., М., 1970.

Д. Д. Судравский.

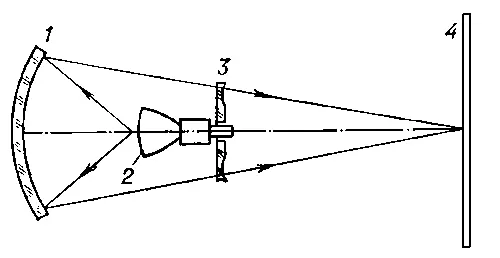

Рис. 1. Оптическая схема проекционного устройства с зеркально-линзовым объективом и кинескопом: 1 — сферическое зеркало; 2 — проекционный кинескоп; 3 — корректирущая линза; 4 — светорассеивающий экран.

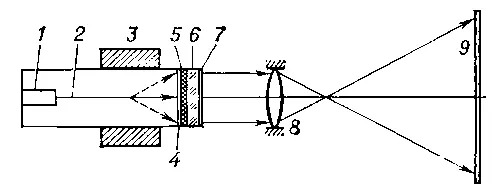

Рис. 3. Схема телевизионного проекционного устройства на электроннолучевой трубке с полупроводниковой лазерной мишенью: 1 — электронная пушка; 2 — электронный луч; 3 — отклоняющая система; 4 — зеркало оптического резонатора лазера, полностью отражающее свет; 5 — монокристаллическая пленка полупроводника; 6 — прозрачная подложка из сапфира; 7 — зеркало оптического резонатора, частично пропускающее свет; 8 — проекционный объектив; 9 — светорассеивающий экран.

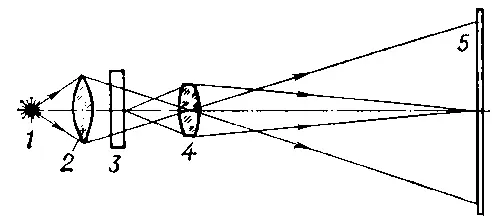

Рис. 2. Оптическая схема проекционного устройства с модулятором света: 1 — источник света; 2 — конденсор; 3 — модулятор; 4 — проекционный объектив; 5 — светорассеивающий экран.

Проекцио'нный аппара'т, оптическое устройство, формирующее изображения оптические объектов на рассеивающей поверхности, служащей экраном. По способу освещения объекта различают диаскопический, эпископический и эпидиаскопический П. а. В диаскопическом П. а. (диапроекторе) ( рис. 1 ) изображение на экране создаётся световыми лучами, проходящими сквозь прозрачный объект ( диапозитив , киноплёнку). Разновидностью диаскопического П. а. является кинопроекционный аппарат , в котором высвечиваемый прозрачный объект (киноплёнка) перемещается определённым образом для создания эффекта движения на экране. От диапроектора следует отличать диаскоп — прибор, в котором световые лучи, проходящие сквозь прозрачный объект, позволяют рассматривать его через окуляр . Диапроекторы — самая многочисленная и разнообразная группа П. а., предназначенная для фотопечати, просмотра диапозитивов, чтения микрофильмов, обработки аэрофотоснимков и т.д. Фокусировка и смена диапозитивов во многих современных диапроекторах осуществляются автоматически; просмотр может дополняться звуковым сопровождением.

Эпископический П. а. ( рис. 2 ) проецирует на экран изображение непрозрачного объекта с помощью лучей, отражаемых и рассеиваемых этим объектом. К ним относятся эпископы, приборы для копирования топографических карт, проецирования рисунков и т.д.

Эпидиаскопический П. а. представляет собой комбинацию диаскопического и эпископического приборов (см. Эпидиаскоп ), допускающую проецирование как прозрачных, так и непрозрачных объектов.

П. а. состоит из механических и оптических частей. Механическая часть П. а. обеспечивает определённое положение объектов относительно оптической части, смену объектов и требуемую длительность их проецирования. Оптическая часть, осуществляющая процесс проецирования, состоит из осветительной системы (включающей источник света и конденсор ) и проекционного объектива .

Лит.: Волосов Д. С., Цивкин М. В., Теория и расчет светооптических систем проекционных приборов, М., 1960; [Иванов А. М.], Зарубежные любительские кадропроекторы и диаскопы, М., 1968.

А. М. Иванов.

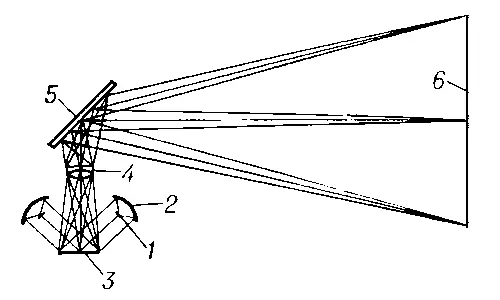

Рис. 2. Оптическая схема эпископического аппарата: 1 — источник света; 2 — отражатель; 3 — проецируемый объект; 4 — объектив; 5 — зеркало; 6 — экран.

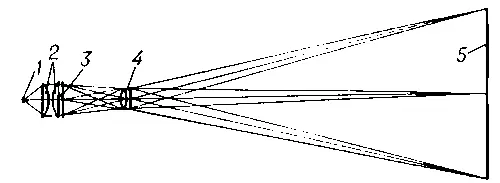

Рис. 1. Оптическая схема диаскопического аппарата: 1 — источник света; 2 — осветительная система (конденсатор); 3 — диапозитив; 4 — объектив; 5 — экран.

Проекцио'нный опера'тор(математический), оператор в n -мерном евклидовом или бесконечномерном гильбертовом пространстве , ставящий в соответствие каждому вектору х его проекцию на некоторое фиксированное подпространство. Например, если Н — пространство суммируемых со своим квадратом функций f ( t ) на отрезке [ а , b ] и x ( t ) — характеристическая функция некоторого отрезка [ с , d ], лежащего внутри [ а , b ], то отображение f ( t ) ® X ( t ) f ( t ) представляет собой П. о., проектирующий всё Н на подпространство функций, равных нулю вне [ с , d ] . Всякий П. о. Р является самосопряжённым и удовлетворяет условию P 2= Р. Обратно, если оператор Р — самосопряжённый и P 2= Р , то Р есть П. о. Понятие П. о. играет важную роль в спектральном анализе линейных операторов в гильбертовом пространстве.
