БСЭ - Большая Советская энциклопедия (Бо)

Бо'рзя,река в Читинской области РСФСР, правый приток р. Онон. Длина 304 км, площадь бассейна 7080 км 2. Берёт начало в хребте Кукульбей, течёт в широкой заболоченной долине среди сухих степей. Питание в основном дождевое; летом бурные паводки. Перемерзает с середины ноября до начала апреля. В маловодные годы пересыхает. Средний годовой расход 2,8 м/сек. На реке — г. Борзя.

Бо'ри, село в Зестафонском районе Грузинской ССР, близ которого в начале 20 в. был обнаружен комплекс позднеантичных предметов (находятся в Эрмитаже ). При дальнейшем обследовании было установлено, что здесь находился могильник первых веков н. э. Найдены: железное оружие, золотые ювелирные изделия, серебряная и бронзовая посуда. Аналогичные вещи известны из гробниц 2—3 вв. в Мцхете и Зугдиди. На серебряном блюде, найденном в Б., имеется арамейская надпись о принадлежности его питиахшу (правитель области) Бузмихру, имя которого известно по родословной грузинского церковного деятеля 5 в. Петра Ивера.

Лит.: Придик Е. М., Новые кавказские клады, в сборнике: Материалы по археологии России, № 34, П., 1914; Борисов А., Надписи на серебряной чаше из Бори, в сборнике: Сообщения Государственного Эрмитажа, № 4, Л., 1947; Мцхета, т. 1, Тб., 1958.

Бори'ды, соединения бора с металлами. Б. обладают физическими свойствами, характерными для веществ как металлического типа (возрастание коэффициента электрического сопротивления с повышением температуры, высокие значения электропроводности и теплопроводности, металлический блеск), так и неметаллического (с полупроводниковыми свойствами). Б. переходных металлов — промежуточный класс между интерметаллическими соединениями (типа бериллидов ) и т. н. фазами внедрения. Характерная кристаллохимическая черта Б. — наличие в их структурах обособленных конфигураций из атомов бора. Химическая стойкость Б. определяется в основном силами связи бор — бор в решётках Б. и увеличивается с повышением содержания в них бора. Наибольшая химическая стойкость (по скорости гидролитического разложения) наблюдается у гексаборидов и додекаборидов. Большинство Б. устойчиво к кислотам, например на ТаВ 2не действует даже кипящая царская водка.

Наибольшее распространение в технике получили дибориды — MeB 2. Самым важным показателем для этих материалов является изменение их основных свойств от температуры ( рис. ). В табл. 1 приведены важнейшие физические свойства некоторых Б. тугоплавких металлов. Большую группу образуют Б. редкоземельных металлов — лантанидов и близких к ним по свойствам скандия и иттрия. Из этой группы Б. наибольший интерес представляют гексабориды — MeB 6(табл. 2). Структура гексаборидов имеет двойственный характер — кристаллическую решётку гексаборидов можно рассматривать как простую кубическую решётку атомов металла, центрированную октаэдром из атомов бора, или как кубическую решётку комплексов атомов бора, в центре которой свободно располагаются атомы металла. Б. имеют ничтожную пластичность и весьма высокую твёрдость (микротвёрдость 20—30 Гн/м 2 ). Предел прочности на разрыв TiB 2при пористости 2—3% составляет 380 Мн/м 2 , при пористости 7—9% — 140 Мн/м 2 (1 Гн/м 2 = 100 кгс/мм 2, 1 Мн/м 2= 0,1 кгс/мм 2 ). Высокая жаропрочность этого диборида характеризуется сравнительно малой скоростью ползучести (при напряжении 90 Мн/м 2 скорость ползучести при температурах 1920, 2080 и 2270°С составляет 1, 5, 9,2 и 57 мкм/мин соответственно). Модуль упругости, полученный на беспористых образцах путём измерения скорости продольных ультразвуковых колебаний для NbB 2650, TaB 2700, Mo 2B 5685 и W 2B 5790 Гн/м 2 .

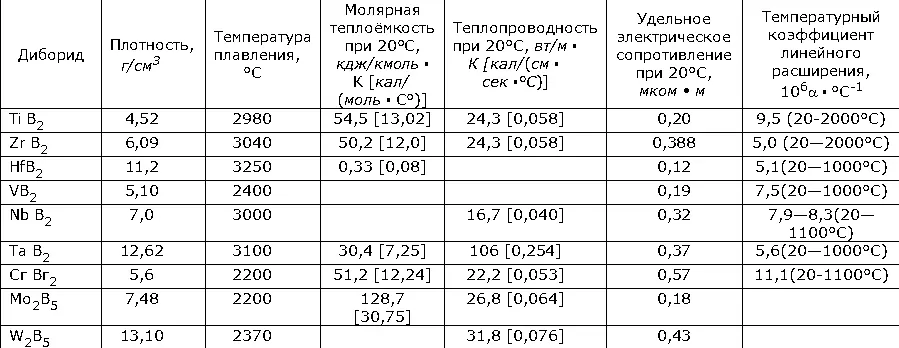

Табл. 1. — Физические свойства боридов тугоплавких металлов

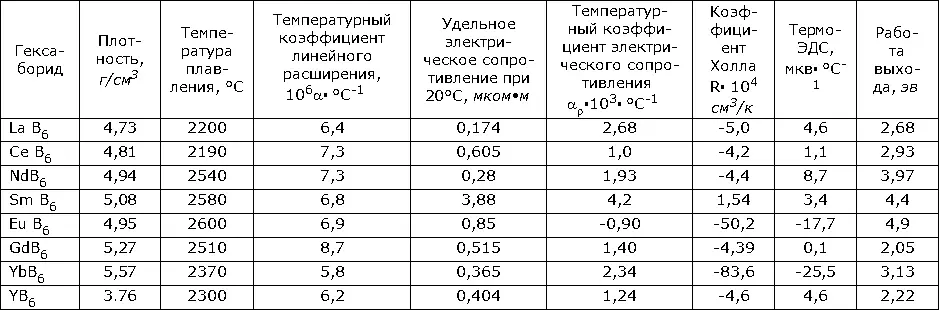

Табл. 2. — Физические свойства гексаборидов редкоземельных металлов

Б. получают несколькими методами, важнейшими из которых являются: 1) восстановление окислов металлов смесью карбида бора с сажей по реакции: MeO + B 4C + С ® МеВ + CO; 2) восстановление смесей окислов металлов с борным ангидридом сажей по реакции: MeO+B 2O 3+ С ® MeB + CO; 3) магнийтермическим методом по реакции: MeOx + n BO 1,5 + (1,5 n +х ) Mg ® MeB n + (1, 5n + x )·MgO.

Из порошков Б. получают плотные изделия путём прессования с последующим спеканием, либо горячим прессованием. Б. широко применяются в технике. Благодаря эмиссионным свойствам они используются в радиоэлектронике, например из гексаборида лантана изготовляют катоды мощных генераторных устройств и приборов. Из-за высокого сечения захвата нейтронов Б. используются в ядерной технике в качестве материалов для регулирования и для защиты от ядерных излучений. Высокие твёрдость, износостойкость и шлифующая способность позволяют применять их в машиностроении и приборостроении. Способность некоторых Б. сохранять свои свойства в среде расплавленных металлов позволила, например, использовать Б. циркония в металлургии для изготовления наконечников термопар, что обеспечило возможность автоматического контроля температур стали в мартеновских печах. Перспективно применение Б. в виде высокопрочных и высокомодульных непрерывных волокон и нитевидных кристаллов для армирования композиционных материалов.

Лит.: Тугоплавкие материалы в машиностроении. Справочник, под ред. А. Т. Туманова и К. И. Портного, М., 1967; Самсонов Г. В., Тугоплавкие соединения. Справочник по свойствам и применению, М., 1963.

К. И. Портной.

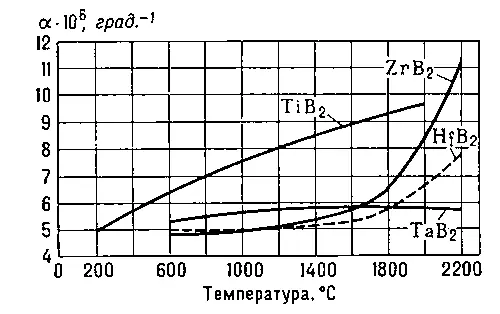

Зависимость коэффициента линейного расширения диборидов от температуры.

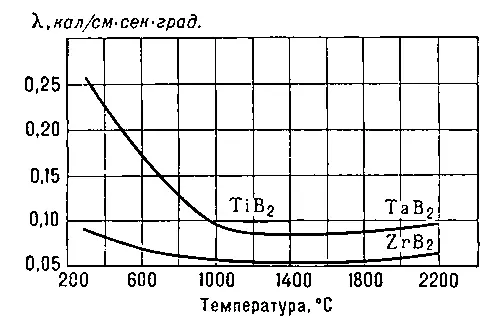

Зависимость теплопроводности расширения диборидов от температуры.

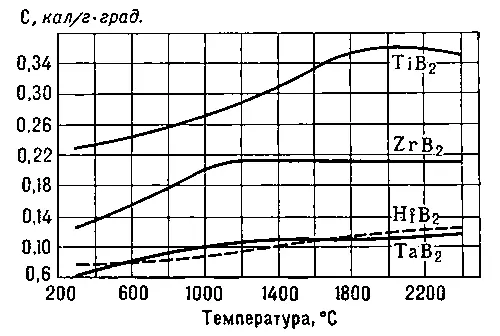

Зависимость теплоёмкости диборидов от температуры.

Бори'линБорис Семенович [23.3(5.4).1901 — 8.2.1938], советский экономист, доктор экономических наук (1934). Член КПСС с 1920. Учился в Коммерческом институте. В начале 20-х гг. на партийной работе: заведующий отделом агитации Харьковского губкома (1920), секретарь уездного комитета КП (б) У в г. Сумы (1921). Делегат 10-го съезда РКП (б) (1921). Учился в Институте красной профессуры (ИКП, Москва, 1923—27). На преподавательской работе в вузах Москвы с 1928. С начала 30-х гг. член Президиума Коммунистической академии. Член редколлегии журнала «Проблемы экономики» (1930—31). С 1931 по 1937 на руководящей работе в Госплане СССР. Участник дискуссий по вопросам политической экономии социализма и теории империализма.
