При использовании цветозависимых стилей печати на печать объектов влияет их цвет. Файлы таблиц таких стилей имеют расширение .ctb. Назначение цветозависимых стилей печати непосредственно объектам не разрешено. Это означает, что для изменения внешнего вида выводимого на печать объекта нужно присвоить ему другой цвет на чертеже. Например, для печати группы объектов чертежа одним методом им всем присваивается красный цвет.

Именованные стили печати могут быть назначены непосредственно объектам и слоям. Файлы таблиц таких стилей печати имеют расширение .stb. Использование именованных стилей позволяет печатать каждый объект с различными характеристиками, независимо от цвета самих объектов.

Штемпель — это фрагмент текста, размещаемый на чертеже при печати. Расположение штемпеля задается в диалоговом окне "Штемпель". Если эта опция активна, то при выводе чертежа на печать на него ставится штемпель с именем чертежа, именем вкладки, датой, временем и т.д. Информацию со штемпеля можно запомнить в файле журнала (одновременно выводя или не выводя ее на печать).

ПРИМЕЧАНИЕ. Файл чертежа или файл шаблона чертежа, созданный в учебной версии, всегда выводится на печать со следующим штемпелем: "СОЗДАНО УЧЕБНОЙ ВЕРСИЕЙ ПРОДУКТА AUTODESK" Если в чертеже используются блоки или внешние ссылки, созданные в учебной версии продукта, то при выводе на печать появляется аналогичный штемпель.

См. также:

■ Создание многовидовых чертежей (в пространстве листа)

■ "Для получения справки по дополнительным свойствам" в документе Руководство по периферийным устройствам

Печать чертежа

1. Выберите пункт меню "Файл"→"Печать".

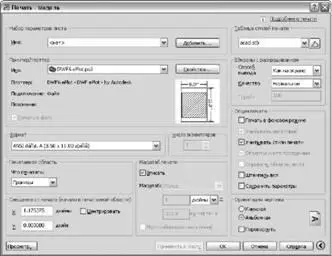

2. В диалоговом окне "Печать" в группе "Принтер/Плоттер" выберите из списка имя печатающего устройства.

3. В группе "Формат" выберите из списка формат бумаги для печати.

4. (Не обязательно) Задайте число печатаемых экземпляров в поле "Число экземпляров".

5. В группе "Печатаемая область" укажите фрагмент чертежа, выводимый на печать.

6. В группе "Масштаб печати" из раскрывающегося списка "Масштаб" выберите необходимый масштаб.

7. Для отображения других параметров нажмите кнопку "Дополнительные параметры".

8. (Не обязательно) В группе "Таблица стилей печати" выберите таблицу стилей печати из списка.

9. (Не обязательно) Настройте параметры в группах "ВЭкраны с раскрашиванием" и "Опции печати".

ПРИМЕЧАНИЕ. Штемпель в чертеже не сохраняется и используется только во время распечатки чертежа.

10. В группе "Ориентация чертежа" задайте ориентацию.

11. Нажмите "OK".

Стандартная

ПЕЧАТЬ

Нажмите правую кнопку мыши на ярлыке вкладки "Модель" или разметки листа и выберите "Печать".

Если печать выполняется не из диалогового окна, а из командной строки, введите "-ПЕЧАТЬ".

Включение/отключение фоновой печати

1. Выберите пункт меню "Сервис"→"Настройка".

2. В диалоговом окне "Настройка" на вкладке "Печать/Публикация" установите или снимите флажок "Поддержка фонового вывода: печать" в группе "Параметры фоновой обработки".

3. Нажмите "OK".

ПРИМЕЧАНИЕ. При фоновой печати можно сразу же возобновить работу с чертежом. При фоновой печати документа в строке состояния появляется значок печатающего устройства, с помощью которого можно узнать о состоянии процесса печати. Подробности о завершенных заданиях можно просмотреть непосредственно из текущего сеанса программы.

НАСТРОЙКА

Проверка состояния текущего вывода на печать, выполняемого в фоновом режиме

■ Подведите курсор к значку плоттера в строке состояния. Во всплывающей подсказке отображается состояние процесса печати.

Панель состояния

Частичная или полная отмена печати, выполняемой в фоновом режиме

■ Нажмите правую кнопку мыши на значке печатающего устройства. Выберите "Отмена задания для листа" <���имя листа> или "Прервать все задание".

Панель состояния

Просмотр подробных сведений о выполненных процедурах печати

1. Выполните одно из следующих действий:

■ Выберите пункт меню "Файл"→"?Подробности о печати/публикации".

■ Нажмите кнопку мыши на значке печатающего устройства в строке состояния.

2. В диалоговом окне "Подробности о печати/публикации" выводятся подробные сведения о процессе печати.

ПОДРОБНОСТИПП

Нажмите правую кнопку мыши на значке плоттера. Выберите "?Подробности о печати/публикации".

Команды

НАСТРОЙКА

Параметры данной вкладки служат для пользовательской настройки программы

ПАРАМЛИСТ

Управление параметрами компоновки, устройством печати, форматом бумаги и другими настройками для каждого нового листа

МАСТЕРПЕЧ

Вызов Мастера для импорта параметров печати из PCP- и РС2-файлов настройки для вкладки "Модель" или текущего листа

ПЕЧАТЬ

Вывод чертежа на плоттер, принтер или в файл

ШТЕМПЕЛЬ

Нанесение штемпеля в определенном углу каждого чертежа и запись соответствующей информации в файл журнала

ДИСППЕЧ

Вызов Диспетчера плоттеров, в котором можно добавить или изменить конфигурацию плоттера

ДИСПСТИЛЬ

Вызов диспетчера стилей печати

ПОДРОБНОСТИПП

Отображает информацию о выполненных заданиях печати и публикации

Системные переменные

BACKGROUNDPLOT

Управление включением/отключением режима фонового вывода для операций печати и публикации

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Существует возможность настроить процесс печати на основании установок из набора параметров листа. При выборе какого-либо из именованных наборов параметров листа в диалоговом окне "Печать" поля окна заполняются параметрами из этого набора. С этими настройками можно либо сразу производить печать, либо изменить некоторые параметры перед отправкой чертежа на печать.

Любые настройки, установленные в диалоговом окне "Печать", могут быть сохранены как новый именованный набор параметров, если нажать кнопку "Добавить" рядом со списком имеющихся наборов.

Настройки параметров, заданные любым способом (как вручную, так с помощью набора параметров), могут быть применены и для последующей печати.

Печать чертежа с настройками, заданными в наборе параметров листа
