Autodesk - AutoCAD 2008. Руководство пользователя

После выбора устройства печати можно установить уровень качества вывода на печать. Уровень качества определяет количество точек на дюйм (dpi). Количество точек на дюйм, соответствующее уровню качества, зависит от выбранного плоттера.

Максимально возможное количество точек на дюйм также зависит от выбранного плоттера. Если качеству печати присвоено значение "Пользовательское", можно установить значение в диапазоне от 100 т/дюйм до максимально допустимого значения.

Чем выше уровень качества печати, тем больше оперативной памяти компьютера требуется для вывода на печать. Следовательно время, затрачиваемое на печать чертежа, возрастает. Для оптимальной работы большинства устройств печати достаточно назначить уровень качества в диапазоне от 300 до 600 т/дюйм.

Настройка уровня разрешения при печати видовых экранов с раскрашиванием

1. Выберите пункт меню "Файл"→"Печать".

2. В диалоговом окне "Печать", в группе "ВЭкраны с раскрашиванием", выберите в раскрывающемся списке "Качество" соответствующее значение.

Для явного задания уровня качества печати выберите из списка "Качество" значение "Пользовательское" и введите число в поле "Т/дюйм".

3. Нажмите "OK".

ПЕЧАТЬ

Команды

ПЕЧАТЬ

Вывод чертежа на плоттер, принтер или в файл

Системные переменые

Нет записей

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Диалоговые окна "Печать" и "Параметры листа" позволяют настраивать параметры, влияющие на печать объектов.

■ ВЭкраны с раскрашиванием.Задает параметры печати раскрашенных видовых экранов: "Обычный", "Каркас" или "Скрытие линий". Опция воздействует на линии только в момент печати и просмотра перед печатью.

■ Учитывать веса линий.Задает печать с учетом весов линий, назначенных объектам и слоям.

■ Учитывать стили печати.Задает печать чертежа с применением стилей печати. При выборе этой опции печать выполняется с учетом весов линий. Если эта опция отключена, то печать выполняется с учетом свойств объектов без переопределения этих свойств с помощью стилей печати.

ПРИМЕЧАНИЕ. Стили печати недоступны для объектов, к которым применён модификатор дрожания ребра (ВИЗСТИЛИ).

■ Печатать пространство листа последним.Задает последовательность печати таким образом, чтобы в первую очередь выполнялась печать объектов пространства модели и только затем — пространства листа.

■ Скрывать объекты листаОпределяет, применима ли операция скрытия к объектам видового экрана пространства листа. Доступно только для вкладки разметки листа. Опция обеспечивает изображение только для просмотра перед печатью, но не в разметке листа.

■ Печатать штемпель.Распечатывает штемпель в определенном углу каждого чертежа и записывает соответствующую информацию в файл журнала. Настройки штемпеля задаются в диалоговом окне "Штемпель чертежа", предназначенном для задания информации, включаемой в штемпель, например имени чертежа, даты/времени, масштаба и т.п. Для вызова этого окна следует в диалоговом окне "Печать" выбрать опцию "Печатать штемпель", а затем нажать кнопку "Параметры штемпеля".

■ Сохранить изменения в разметке листа.После нажатия кнопки "OK" сохраняет в разметке листа все изменения параметров, произведенные в диалоговом окне "Печать".

Настройка параметров печати раскрашенных объектов со вкладки "Модель"

1. Выберите пункт меню "Файл"→"Печать".

2. В диалоговом окне "Печать" в группе "ВЭкраны с раскрашиванием" в раскрывающемся списке "Способ вывода" выберите соответствующий параметр.

Стандартная

ПЕЧАТЬ

Настройка параметров печати видовых экранов с раскрашиванием со вкладок разметок листов

1. Выберите видовой экран разметки листа.

2. Дважды нажав кнопку мыши на границе видового экрана, откройте палитру свойств.

3. В палитре свойств выберите "Визуализация при печати".

4. В раскрывающемся списке "Визуализация при печати" выберите соответствующий параметр.

Стандартная

ОКОНСВ

Выберите видовой экран, нажмите правую кнопку мыши в области чертежа и выберите "Визуализация при печати".

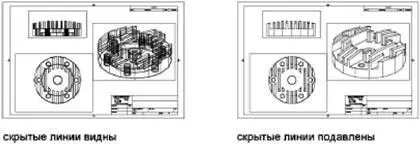

Подавление скрытых линий при печати со вкладки "Модель"

1. Выберите пункт меню "Файл"→"Печать".

2. В диалоговом окне "Печать" в группе "ВЭкраны с раскрашиванием" в раскрывающемся списке "Способ вывода" выберите "Скрытие линий".

3. Нажмите "OK" для вывода чертежа на печать.

Стандартная

ПЕЧАТЬ

Подавление скрытых линий при печати вкладки разметки листа

1. Выберите видовой экран разметки листа.

2. Дважды нажав кнопку мыши на границе видового экрана, откройте палитру свойств.

3. В палитре свойств выберите "Визуализация при печати".

4. В раскрывающемся списке "Визуализация при печати" выберите "Скрытие линий".

5. Нажмите "OK" для вывода чертежа на печать.

Стандартная

СВОЙСТВА

Выберите видовой экран и нажмите правую кнопку мыши в области построения чертежа. Выберите "Визуализация при печати".

Печать с учетом весов линий

1. Выберите пункт меню "Файл"→"Печать".

2. В диалоговом окне "Печать" в группе "Опции печати" установить флажок "Учитывать веса линий".

Эта опция доступна для изменения только в том случае, если сброшен флажок "Учитывать стили печати".

3. Нажмите "OK" для вывода чертежа на печать.

Стандартная

ПЕЧАТЬ

Отключение использования стилей печати

1. Выберите пункт меню "Файл"→"Печать".

2. В диалоговом окне "Печать" в группе "Опции печати" снимите флажок "Учитывать стили печати".

3. Нажмите "OK" для вывода чертежа на печать.

Стандартная

ПЕЧАТЬ

Изменение последовательности печати объектов

1. Выберите пункт меню "Файл"→"Печать".

2. В диалоговом окне "Печать" в группе "Опции печати" установите флажок "Объекты листа последними". Снимите флажок для вывода на печать объектов листа первыми.

3. Нажмите "OK" для вывода чертежа на печать.

Стандартная

ПЕЧАТЬ

Скрытие объектов пространства листа при печати со вкладки разметки листа

1. Выберите пункт меню "Файл"→"Печать".

2. В диалоговом окне "Печать" в группе "Опции печати" установить флажок "Скрывать объекты листа".

3. Нажмите "OK" для вывода чертежа на печать.
