Autodesk - AutoCAD 2008. Руководство пользователя

Редактировать можно только те объекты, которые загружены в файл чертежа, но доступны все именованные объекты частично открытого чертежа. К именованным объектам относятся слои, виды, блоки, размерные стили, текстовые стили, конфигурации видовых экранов, описания компоновки листов, ПСК и типы линий.

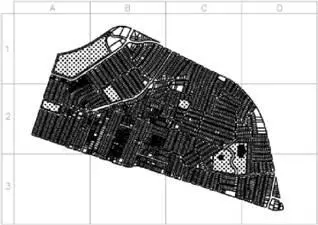

Разделив большой чертёж на секторы, можно загружать и редактировать отдельные части чертежа. Например, пусть на карте города необходимо отредактировать юго-восточный сектор (сектор D3 на рисунке). Задание отдельного вида для этого сектора избавляет пользователя от необходимости загружать весь чертёж целиком. Другой пример: чтобы изменить номера земельных участков на карте, можно загрузить информацию только с одного конкретного слоя.

Использование команды ЗАГРЧАСТЬ позволяет загружать в частично открытый чертёж дополнительные объекты из вида, выбранной области или слоя. Настройка "Частичное открытие" доступна только для чертежей формата AutoCAD 2000 или формата более поздней версии.

Частичное открытие чертежа

1. Выберите меню "Файл"→"Открыть".

2. В диалоговом окне "Выбор файла" выберите чертеж.

3. Нажмите на стрелке рядом с кнопкой "Открыть". Выберите "Открыть частично".

4. В диалоговом окне "Частичное открытие" выберите вид. По умолчанию предлагается вид ГРАНИЦЫ.

Геометрию можно загрузить только из видов пространства модели, имеющихся в данном чертеже.

5. Выберите один или несколько слоев.

Если не выбран ни один слой, загружается только структура слоёв чертежа, но не объекты, содержащиеся в нем. Если не заданы слои, объекты не загружаются даже в том случае, если указан вид для загрузки. Следует иметь в виду, что создавая объекты на слое, геометрия с которого не загружена, пользователь может осуществлять построения поверх имеющихся, но не загруженных в чертёж объектов.

ПРИМЕЧАНИЕ. Слои, зависимые от внешних ссылок, появляются в списке "Загрузка объектов по слоям", только если при сохранении выбранного чертежа системной переменной VISRETAIN было присвоено значение 1. Слои, созданные во внешнем файле после загрузки ссылки в чертеж, в этом списке не выводятся.

6. Если чертёж содержит пространственный индекс, можно установить флажок "По пространственному индексу".

Пространственный индекс — это список объектов и их положений в пространстве. Пространственный индекс используется для поиска фрагмента считываемого чертежа. Это сокращает время, необходимое для открытия чертежа.

7. Если в чертеже есть внешние ссылки, но загружать их не требуется, установите флажок "Выгрузить ссылки при открытии".

ПРИМЕЧАНИЕ. Если частично открывается чертеж, содержащий внедренную внешнюю ссылку, то только загруженная ее часть (определяемая выбранным видом) связывается с частично открытым чертежом.

8. Нажмите кнопку "Открыть".

В частично открытый чертёж можно загружать дополнительную информацию.

ОТКРЧАСТЬ

Загрузка дополнительной геометрии в частично открытый чертеж

1. Выберите меню "Файл"→"Частичная загрузка".

Пункт меню "Частичная загрузка" становится доступен только после выполнения частичного открытия текущего чертежа.

2. В диалоговом окне "Частичная загрузка" выберите вид или нажмите кнопку "Указать рамкой" для задания вида.

По умолчанию предлагается вид "Границы". Геометрию можно загрузить только из видов пространства модели, имеющихся в данном чертеже.

3. Выберите один или несколько слоев.

Если не выбрано ни одного слоя для загрузки, геометрия слоев в чертёж не загружается, но все слои присутствуют в чертеже. Если не задана геометрия слоя для загрузки в чертёж, геометрия не загружается даже в том случае, если для загрузки задана геометрия из вида. Следует иметь в виду, что создавая объекты на слое, геометрия с которого не загружена, пользователь может осуществлять построения поверх имеющейся, но не загруженной в чертёж геометрии. Выгрузить геометрию, загруженную в текущий чертеж, нельзя.

4. Нажмите кнопку "Открыть".

ЗАГРЧАСТЬ

Команды

ЗАГРЧАСТЬ

Дополнительная загрузка геометрии в частично открытый чертеж

ОТКРЧАСТЬ

Загрузка геометрии и именованных объектов в чертеж из выбранного вида или слоя.

Системные переменные

Нет записей

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Информацию можно легко перемещать между чертежами, открытыми в одном сеансе. При открытии нескольких чертежей в одном сеансе можно

■ Быстро просматривать другие чертежи

■ Копировать и вставлять элементы из одного чертежа в другой

■ С помощью правой кнопки мыши перетаскивать выделенные объекты из одного чертежа в другой

■ Использовать функцию "Копирование свойств" (КОПИРОВАТЬСВ) для копирования свойств из объектов одного чертежа в объекты другого

■ Использовать объектные привязки, команду копирования с запоминанием базовой точки (БТКОПИРОВАТЬ), а также команду вставки из буфера с восстановлением исходных координат (ВСТИСХОД) для точного позиционирования объектов

Задайте для команды ПАНЗАДАЧ значение 1, чтобы несколько открытых чертежей отобразить в виде отдельных элементов на панели задач Windows. Далее можно нажать ALT+TAB для быстрого переключения между чертежами. Если на панели задач требуется отображать только активный чертеж, задайте для команды ПАНЗАДАЧ задач значение 0.

Переключение между открытыми чертежами

Для переключения между открытыми чертежами выполните одно из следующих действий:

■ Нажмите в любом месте чертежа для его активации.

■ Используйте сочетания клавиш CTRL+F6 или CTRL+TAB.

■ Задайте для команды ПАНЗАДАЧ значение 1, чтобы несколько открытых чертежей отобразить в виде отдельных элементов на панели задач Windows. После этого быстрое переключение между чертежами осуществляется нажатием сочетания клавиш Alt+TAB.

ПАНЗАДАЧ

Команды

НАСТРОЙКА

Параметры данной вкладки служат для пользовательской настройки программы

ПАНЗАДАЧ

Управление отображением чертежей на панели задач Windows

Системные переменные

Нет записей

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Сохранение чертежей для дальнейшего использования выполняется так же, как и в других приложениях Microsoft Windows. Можно установить режим автоматического сохранения файлов и резервных копий, а также сохранения только выбранных объектов.
