ПРИМЕЧАНИЕ. Не рекомендуется использовать в подшивке несколько листов из одного и того же файла чертежа, несмотря на то, что такая организация подшивки возможна. В этом случае параллельная работа с листами нескольких пользователей невозможна. Кроме того, это усложняет организацию подшивок и затрудняет работу с ними.

Функция создания подшивки по образцу в Мастере создания подшивок позволяет использовать в новой подшивке структуру и настройки образца. Можно также создавать папки в соответствии с путями к группам листов подшивки.

Листы для созданной с помощью этой функции пустой подшивки можно импортировать из чертежей или создать отдельно.

При выборе в Мастере создания подшивок функции создания подшивки из существующих файлов чертежей укажите одну или несколько папок, содержащих файлы чертежей. При этом подшивку можно организовать таким образом, чтобы структура групп листов подшивки дублировала структуру папок файлов чертежей. Листы из этих чертежей могут быть импортированы в подшивку автоматически.

Для добавления дополнительных папок с чертежами можно воспользоваться кнопкой "Обзор".

Данные, хранящиеся в файлах данных подшивок, представляют собой значительную часть работы. Поэтому для файлов DST, так же как и для файлов чертежей следует создавать резервные копии.

В случае повреждения файла DST или серьезной ошибки пользователя предварительно сохраненный файл данных подшивки может быть восстановлен. Каждый раз при открытии файла данных подшивки текущий файл данных подшивки копируется в файл резервной копии (DS$). Этот резервный файл имеет то же имя файла и расположен в той же папке, что и текущий файл данных подшивки.

Для восстановления предыдущей версии файла данных подшивки сначала необходимо убедиться, что с данной подшивкой никто не работает. Затем рекомендуется скопировать существующий файл DST под другим именем. И, наконец, измените расширение резервного файла с DS$ на DST.

Открытие Диспетчера подшивок

■ Выберите меню "Сервис"→"Палитры"→"Диспетчер подшивок".

Стандартная

ПОДШИВКА

Создание новой подшивки

1. Для создания новой подшивки необходимо выполнить одно из следующих действий:

■ Выберите меню "Файл"→"Новая подшивка".

■ В Диспетчере подшивок выберите меню команд, затем команду "Новая подшивка".

2. Выполнить инструкции Мастера создания подшивок.

Стандартная

ПШСОЗДАТЬ

Открытие подшивки

1. Для открытия подшивки необходимо выполнить одно из следующих действий:

■ Выберите меню "Файл"→"Открыть подшивку".

■ В Диспетчере подшивок выберите меню команд, затем команду "Открыть".

■ Дважды нажмите кнопку мыши на файле данных подшивки (DST).

2. В диалоговом окне "Открыть подшивку" перейти к папке, содержащей файл DST. Выберите файл DST и затем нажмите "Открыть".

В Диспетчере подшивок открываются данные подшивки.

ПРИМЕЧАНИЕ. Можно открыть несколько подшивок и переключаться между ними с помощью меню команд.

Стандартная

ПОДШИВКА

Закрытие подшивки

1. В Диспетчере подшивок на вкладке "Список листов" щелкните правой кнопкой мыши на узле подшивки (наверху листа). Выберите в контекстном меню "Закрыть подшивку".

Данная подшивка исключается из Диспетчера подшивок.

ПРИМЕЧАНИЕ. Чтобы уменьшить количество подшивок в списке меню команд, рекомендуется закрыть неиспользуемые подшивки. Но если закрыть подшивку, у которой остались открыты листы, невозможно будет обновить ведомость листов и некоторые поля.

Стандартная

ПОДШИВКА

Команды

ПШСОЗДАТЬ

Создание новой подшивки

ПШОТКРЫТЬ

Открывает выбранную подшивку

ПОДШИВКА

Вызов диспетчера подшивок

ПОДШИВКАОТКЛ

Закрытие диспетчера подшивок

Системные переменные

SSFOUND

Отображает имя файла и путь, полученные при успешном поиске подшивки

SSLOCATE

Управляет местоположением и открытием подшивки, связанной с чертежом, при открытии чертежа.

SSMAUTOOPEN

Управляет режимом отображения Диспетчера подшивок при открытии чертежа, связанного с подшивкой.

SSMPOLLTIME

Управление возможностью прерывания другими заданиями печати подшивки, многостраничных файлов печати или файлов печати в фоновом режиме

SSMSHEETSTATUS

Управляет способом обновления данных о состоянии в подшивке

SSMSTATE

Указание на открытое или закрытое состояние окна Диспетчера подшивок

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

При работе с большой подшивкой может потребоваться структурировать листы и виды посредством древовидного представления.

На вкладке "Список листов" листы можно объединять в группы. На вкладке "Виды листов" виды можно объединять в категории.

Логика формирования групп листов часто определяется дисциплинарной спецификой проекта. Например, в архитектуре пользователь может использовать группу с именем "Несущие элементы"; а в машиностроении — группу с именем "Стандартный крепеж". В некоторых случаях бывает полезной организация групп листов по состоянию их готовности (на стадии рассмотрения или завершения).

При необходимости группы могут быть вложены в другие группы. После создания или импорта листов или групп листов можно перегруппировать их путем перетаскивания в области структуры.

Категории видов часто определяются функционально. Например, в архитектуре уместна категория видов с названием "Уровни"; а в машиностроении — категория видов с названием "Расчлененные".

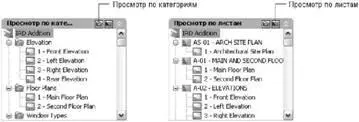

Виды можно отображать по категориям или по листам, на которых они расположены.

При необходимости категории могут быть вложены в другие категории. Для перемещения вида в другую категорию его можно перетащить в области структуры или использовать команду контекстном меню "Установить категорию".

Перегруппирование листов в списке листов

■ В Диспетчере подшивок на вкладке "Список листов" перетащить лист в списке вверх или вниз.

Лист будет перемещен выше или ниже своего предшествующего положения в списке листов. Лист также может быть перемещен в группу листов или из нее.
