Autodesk - AutoCAD 2008. Руководство пользователя

Для изменения слоя одного или нескольких объектов

1. Выберите объекты, которые необходимо перенести на другой слой.

2. На панели "Слои" щелкнуть на управляющем списке "Слой".

3. Выберите слой, на который требуется перенести объекты.

4. Нажмите ESC для отмены выделения.

Слои

Для назначения слою типа линий, которые будут использоваться по умолчанию

1. Выберите меню Формат→Слой.

2. В окне "Диспетчер свойств слоев" выберите заменяемый тип линий для слоя.

3. Если необходимого типа линий нет в диалоговом окне "Выбор типа линий", нажмите кнопку "Загрузить" и используйте один из следующих способов:

■В диалоговом окне "Загрузка/перезагрузка типов линий" выберите один или более типов линий для загрузки. Нажмите кнопку "OK" для возврата в диалоговое окно "Выбор типа линий".

■ В диалоговом окне "Загрузка/перезагрузка типов линий" выберите "Файл" для открытия дополнительных файлов определения типов линий (LIN). Выберите один или несколько типов линий для загрузки. Нажмите кнопку "OK" для возврата в диалоговое окно "Выбор типа линий".

4. Выберите необходимый тип линии. Нажмите кнопку "OK" для возврата в "Диспетчер свойств слоев".

5. Нажмите "Применить" для сохранения изменений, или "OK" для сохранения изменений и выхода из диалогового окна.

Слои

СЛОЙ

Панель "Слои"

Для переименования слоя

1. Выберите меню Формат→Слой.

2. В области "Диспетчер свойств слоев" выберите слой. Выберите имя или нажмите клавишу F2.

3. Введите новое имя.

4. Нажмите "Применить" для сохранения изменений, или "OK" для сохранения изменений и выхода из диалогового окна.

Слои

СЛОЙ

Панель "Слои"

Для переименования более одного слоя

1. В командной строке введите команду новоеимя.

2. В диалоговом окне "Задание нового имени" в списке именованных объектов выберите "Слои".

3. В поле "Старое имя" введите старое имя, используя специальные символы; например, введите stairs$*.

4. В поле "Новое имя" введите новое имя, используя специальные символы; например, введите s_*.

В этом примере будут следующие результаты: слои SRAIR$LEVER-1, STAIR$LEVEL-2, STAIR$LEVEL-3 будут переименованы в S_LEVEL-1, S_LEVEL-2, S_LEVEL-3.

5. Нажмите кнопку "Новое имя" для применения изменений и продолжения операции для других слоев, или нажмите "OK".

НОВОЕИМЯ

Для отмены изменений параметров слоя

■ На панели "Слои" нажмите кнопку "Предыдущее состояние слоев".

В командной строке появляется сообщение "Восстановлено предыдущее состояние слоя".

ПРИМЕЧАНИЕ. Команда СЛОЙП не восстанавливает удаленные или очищенные слои и не удаляет добавленные в чертеж слои. После переименования слоя и изменения его свойств команда СЛОЙП восстанавливает исходные свойства, но не имя слоя.

Слои

СЛОЙП

Для включения и отключения режима отслеживания состояний слоев

1. В командной строке введите слойпрежим. Выводится текущее состояние режима отслеживания.

2. Введите вклдля включения режима слежения за состоянием слоев или отклдля его отключения.

СЛОЙПРЕЖИМ

Команды

ИЗМЕНИТЬ

Управление свойствами объектов

СВОЙСТВА

Изменяет свойства объекта

СЛОЙ

Управление слоями и их свойствами

СЛОЙП

Отмена последних изменений состояний и свойств слоев

СЛОЙПРЕЖИМ

Включение и отключение режима записи последовательности изменений свойств слоев.

ОКНОСВ

Управление свойствами объектов

ОЧИСТИТЬ

Очистка чертежа от неиспользуемых именованных элементов (описаний блоков, слоев и т.п.)

НОВОЕИМЯ

Изменяет имена именованных объектов

УСТПОСЛОЮ

Изменение свойств и настроек ПоБлоку для выбранного объекта на значение ПоСлою

Системные переменные

CLAYER

Установка имени текущего слоя

SETBYLAYERMODE

Управление свойствами, выбираемыми командой УСТПОСЛОЮ

Утилиты

Нет

Ключевые слова для команд

Нет

Можно отображать объекты различным образом путем задания переопределений для таких свойств, как цвет, тип линий, вес линий и стиль печати. Такие переопределения можно применять к отдельным видовым экранам листа .

Использование переопределений свойств является эффективным способом отображения объектов с различными параметрами свойств в отдельных видовых экранах, без необходимости изменять их свойства ПоСлою или ПоБлоку. Так например, объекты могут выделяться (при отображении) путем изменения их цвета. Поскольку при переопределении свойств слоя его глобальные свойства не изменяются, то можно получить различные отображения объектов в разных видовых экранах без необходимости создания дублирующей геометрии или использования внешних ссылок с другими параметрами слоя.

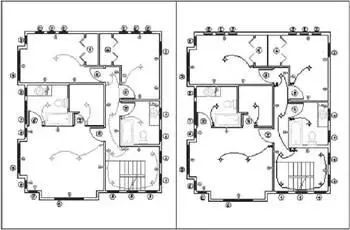

Для изображенного слева видового экрана слоя "Проводка" были заданы параметры переопределения свойств цвета и веса линий. Обратите внимание на то, что цвет и вес линий проводки отличаются от показанных на правом видовом экране.

Если обращение к диспетчеру свойств слоев выполняется с вкладки компоновки, отображаются четыре столбца для переопределений свойств слоев.

■ Цвет ВЭ

■ Вес линий ВЭ

■ Тип линий ВЭ

■ Стиль печати ВЭ (отображается только в чертежах с именованными стилями печати)

Когда для слоя установлено переопределение свойства, в "Диспетчере свойств слоев" автоматически создается фильтр "Переопределения видового экрана".

Если переопределения свойств не требуется отображать или выводить на печать, установите для системной переменной VPLAYEROVERRIDESMODE значение 0. Объекты будут отображаться и выводиться на печать с использованием глобальных свойств слоя.

ПРИМЕЧАНИЕ. Переопределения свойств могут быть заданы, даже если для переменной VPLAYEROVERRIDESMODE установлено значение 0.

Когда для системной переменной VISRETAIN установлено значение 0, переопределения свойств на слоях внешних ссылок не сохраняются.

Переопределения свойств слоя для цвета, типа линий и веса линий отображаются в видовых экранах независимо от того, какой визуальный стиль является текущим. Хотя переопределения стиля печати могут устанавливаться для визуальных стилей "Концептуальный" или "Реалистичный", однако такие переопределения не отображаются и не выводятся на печать.
