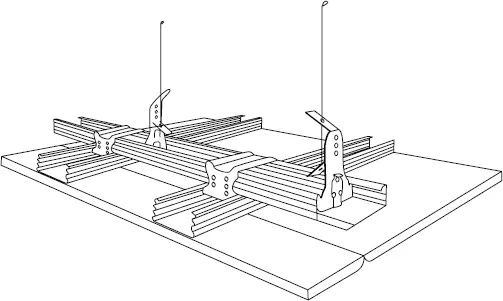

Рис. 5.16.Потолочный каркас с двухуровневыми соединителями

Рис. 5.17.Трехуровневый потолок

Монтируем каркас первого уровня с расчетом, что он перекроет второй уровень (первую волну). Первый уровень – это обычный, уже рассмотренный нами простейший подшивной потолок из гипсокартонных листов, элементы каркаса которого расположены на одном уровне. Таким образом, на первом этапе работы создается каркас из металлических профилей, облицованный гипсокартоном.

На листе гипсокартона карандашом в соответствии с проектом размечаем местоположение первой волны и монтируем по линии разметки основополагающие детали соответствующего профиля. С помощью саморезов по разметочной линии крепим к металлическому каркасу и закладным деталям направляющий профиль с надрезанными полками («змейку»).

Первая волна должна быть опущена на 100 мм. Делаем из гипсокартонного листа соответствующую заготовку. Она представляет собой полосу шириной 90 мм. Ее нужно закрепить в вертикальном положении, используя в качестве опорных поверхностей направляющий профиль. Если радиус изгиба окажется мал, устанавливаем гипсокартонный фрагмент на каркас влажным, не дожидаясь его высыхания. То, что вы видите перед собой, и есть вертикальная часть первой волны (опуск). К ней теперь нужно прикрепить еще одну «змейку» – таким образом мы подготовим полку для крепления фрагмента гипсокартона – первой волны.

Каркас для первой волны крепим на регулируемых подвесах для того, чтобы иметь возможность опустить его на проектную отметку. Для этого средняя тяга анкерного подвеса должна быть длиной 250 мм. Выравниваем каркас первой волны в одной плоскости на проектной отметке 2890 мм. Крепим гипсокартонный фрагмент на каркас.

На гипсокартонный фрагмент первой волны карандашом наносим линию второй волны. Монтируем закладные детали профиля на месте разметки, повторяя предыдущие операции, чтобы смонтировать конструкции второй и третьей волны.

Еще один вариант – потолок-купол, для чего можно приобрести комплектные системы из гипсокартона. С их помощью можно соорудить купола и сферические потолочные поверхности из гипсокартона, не будучи профессиональным строителем. Такой потолок, подсвеченный искусственными источниками света из световых карнизов, смотрится очень торжественно. Дополнительно к основным материалам – металлическим профилям для каркаса и гипсокартонным листам – потребуются заготовки из арочного профиля необходимой кривизны и длины.

Чтобы точно рассчитать количество деталей из арочного профиля, нужно составить точный эскиз будущего купола. Нам нужно собрать основание купола – круг, диаметр которого делим на 24 равные части и в местах разметки крепим одноуровневые соединители-«крабы». Предположим, что высота нашего купола должна составить 800 мм. Исходя из этого, смонтируем первую неразрезанную дугу и закрепим на ней в верхней ее точке одноуровневый соединитель. Остальные заготовки дуг нужно разрезать и поочередно смонтировать, крепя их снизу на одноуровневые соединители. Сверху соединяем их шурупами-саморезами, проверяя неизменность вертикального положения дуг, иначе купол не получится правильной формы.

Крепим гипсокартон на каркас. Легче облицовывать каркас гипсокартонными листами толщиной 8 мм, замачивая их в два приема. Заготовки для купола лучше кроить в продольном направлении, следя, чтобы их ширина не превышала 250 мм. Первая заготовка облицовки будет представлять собой круг диаметром около 400 мм, разрезанный пополам. Остальные 24 заготовки будут похожи на лепестки ромашки. Окончательную прирезку деталей лучше выполнять на каркасе в закрепленном виде, предварительно хорошо их замочив. Для придания «купольной» формы замоченные фрагменты гипсокартона рекомендую временно прижать к каркасу с помощью импровизированных шайб. Шайбы можно вырезать из прямых подвесов. Когда заготовки окончательно высохнут, крепим их на каркас с помощью саморезов.

Очень популярен сегодня разноуровневый потолок, содержащий полукруглый переход. Конечно, многие заказывают этот криволинейный элемент потолочного декора в мастерской, но мы попытаемся сделать его своими руками прямо на месте монтажа из шлицованного гипсокартона.

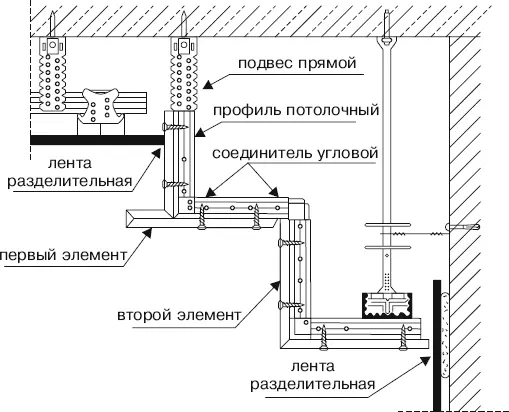

Первый уровень этого потолка выполняется как обычный потолок из гипсокартонного настила на каркас из металлических профилей, то есть это, по сути, потолок, элементы каркаса которого расположены в одном уровне. Второй уровень потолка выполняется с использованием двухуровневого каркаса. Чтобы потолочная конструкция была прочной и долговечной, мы соединим оба уровня в единую систему несущими профилями. Теперь нужно осуществить поворот каркаса на 90° с помощью угловых соединителей (они крепятся к несущим профилям 9-миллиметровыми шурупами). Полукруглый элемент карниза нужно стыковать со стеной через разделительную ленту.

В процессе обшивки каркаса важно соблюдение заданной последовательности. Сначала на каркас крепится полукруглый элемент карниза, затем к нему подтягивается обшивка первого уровня потолка. Все конструкции каркаса должны примыкать к стене только через разделительную ленту.

Очень красиво смотрится потолок с переходом в виде расположенной под углом плоскости. Для монтажа понадобится дополнительный элемент, позволяющий состыковать плоскости под непрямым углом, – соединитель профилей под углом. Его обычно изготавливают из удлинителя потолочных профилей – профиль разрезают посередине, поворачивают на нужный угол и фиксируют полученный элемент просекателем.

Итак, конструктивно оба уровня потолка выполнены как одноуровневые потолки – просто элементы их каркасов расположены в разных уровнях. Каркас первого уровня мы прикрепим к основанию базового потолка прямыми укороченными подвесами, второго – регулируемыми анкерами. Затем соединяем между собой с помощью соединителя углов несущие профили каркасов первого и второго уровней. В результате получаются опорные поверхности, к которым остается прикрепить обшивку из гипсокартонных листов.

Можно экспериментировать с сочетанием разных технологий и скомбинировать разноуровневый потолок из натяжных полотен и гипсокартона. За счет эластичности гипсокартона можно сконструировать любую форму потолочного обрамления. Комбинированная потолочная система очень элегантно делит помещение на зоны. Особенно в квартире-студии, где практически нет стен, разделение зон можно очень необычно осуществить путем выделения фрагментов потолка различными цветами, освещением и отделкой.
