В 1956 - 1966 гг. свыше 700 вертолетов Ми-4 были проданы в 34 страны мира, в том числе в Алжир, Афганистан, Вьетнам, Гану, Египет, Северный и Южный Йемен, Ирак, Индию (свыше 100 машин), Индонезию, Иран, Испанию, Кампучию, Китай, Кубу, Мали, Монголию, Непал, Пакистан, Северную Корею, Сирию, Сомали, Судан, Финляндию, Югославию и страны Варшавского Договора. С 1958 г. к производству Ми-4 приступила Китайская Народная Республика. До 1979 г. там было построено 545 аппаратов под обозначением Z-5. С Ми-4 началось китайское вертолетостроение.

Ми-4А (Ми-4АДТ)(рис. 276). В ходе эксплуатации вертолет Ми-4 постоянно модернизировался. В конструкцию его агрегатов и систем вносились различные изменения. С 1958 г. базовый десантно-транспортный вариант строился под обозначением Ми-4А или Ми-4АДТ. Его главными отличиями от Ми-4 были лопасти улучшенной конструкции, стабилизатор увеличенной площади и автопилот АП-31. Ресурс основных частей Ми-4А превышал 500 ч. Поэтому опытный заводской экземпляр первоначально носил обозначение Ми-4РП, а после доведения ресурса до 600 ч - Ми-4РШ. Просторная грузовая кабина Ми-4 (и Ми-4А) позволяла перевозить следующие варианты нагрузки: 16 десантников, восемь раненых, автомобиль ГАЗ-69, два мотоцикла М-72 с колясками и пять десантников, полевую пушку с расчетом и запасом снарядов, два миномета калибра 82 мм с расчетами и семь ящиков мин.

Помимо десантно-транспортных операций Ми-4 после небольшого переоборудования использовались для спасательных работ и эвакуации больных и раненых. Кроме того, на базе Ми-4 и Ми-4А были созданы более трех десятков военных и гражданских модификаций.

Ми-4ГФ- заводское название опытного "разоруженного" Ми-4, предназначенного для использования в ГВФ. По его образцу переоборудовались все Ми-4, передаваемые в гражданскую авиацию.

Ми-4М (Ми-4ВМ)(рис. 277) - противолодочная модификация, созданная в 1953 г. (первоначальное обозначение ВМ-12). Вместо пулеметной установки в подфюзеляжной гондоле разместили место штурмана-оператора, в носовой части установили поисковую РЛС "Курс", позднее замененную на "Рубин-В" (Ми-4МР). В фюзеляже расположили гидроакустическую станцию "Баку", дополнительный топливный бак и спасательную лодку. Вооружение состояло из глубинных бомб, подвешиваемых снаружи по бортам фюзеляжа, или гидроакустических буев, сбрасывавшихся через люк в полу грузовой кабины. На протяжении многих лет Ми-4М составляли основу вертолетной противолодочной авиации нашей страны. В 1955 г. на базе Ми-4М впервые был создан вариант экспериментального вертолета - морского тральщика Ми-4БМТ. На нем использовались надувные баллонеты для посадки на воду. Созданный в 1957 г. вариант с опытной гидроакустической станцией "Рион" имел заводское обозначение Ми-4РИ.

Ми-4МЭ- экспортный вариант противолодочного Ми-4М, созданный в 1964 г. Состоял на вооружении ряда стран.

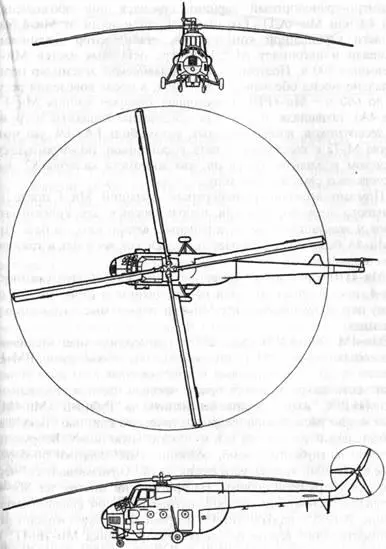

Рис. 277. Схема вертолета Ми-4М (ВМ-12)

Ми-4МТ- ударный противолодочный торпедоносец. Создан на базе Ми-4М в 1963 г. Строился серийно. Мог брать на борт торпеду ПЛАТ-1 или ракету "Кондор", или глубинные бомбы общей массой до 520 кг. Из-за отсутствия поисковой РЛС мог действовать только вместе с Ми-4М. В 1963 г. на базе Ми-4М ОКБ М.Л. Миля разработало поисково-ударный комплекс в составе ударного Ми-4МУ, поискового Ми-4МО с гидроакустической станцией "Ока" и поискового Ми-4МС с телепеленгатором первоначального обнаружения "Сура".

Ми-4П (Ми-4ВП)(рис. 278, 279) - пассажирская модификация, созданная в 1954 г. Подфюзеляжная гондола отсутствовала, створки грузового люка заменены обтекателем, форма окон изменена на прямоугольную. В салоне установлены диваны, в хвостовой части расположены санузел и багажное отделение. Первое время Ми-4П имели обтекатели на колесах. В базовом варианте вертолет перевозил 8... 11 пассажиров. В 1957 г. создали 10-местную версию с креслами от Ил-18. Существовал также 13-местный вариант, оснащенный автопилотом. Ми-4П стал первым отечественным вертолетом, на котором начались регулярные пассажирские перевозки. В 1960-е гг. он обслуживал около сотни пассажирских линий.

Ми-4СХ- агротехническая модификация, созданная в 1954 г. Имела вместо подфюзеляжной кабины тоннельный распылитель, по бокам штанги-распрыскиватели и бункер внутри грузовой кабины. Еще один модернизированный сельскохозяйственный вариант Ми-4с появился в 1968 г. Он отличался более современным оборудованием и боковыми подвесными баками для химикатов.

Ми-4Л (Ми-4ВЛ)- лесопожарный вариант, построенный в 1954 г. Мог осуществлять высадку десанта пожарных, тушение огня с помощью установленного в подфюзеляжной гондоле водяного ствола и химическую обработку леса. Баки с огнегасящей жидкостью стояли внутри грузовой кабины.

Рис. 278. Пассажирский вертолет Ми-4П

Рис. 279. Схема пассажирского вертолета Ми-4П

Ми-4ФВ"Фотограф-водитель" (Ми-4КВ) с аппаратурой "Кварц-49" для управления катером-мишенью ВМФ. Испытан в 1955 г.

Ми-4Щ- полярный вариант, созданный в 1955 г. для работы на отечественных арктических и антарктических станциях.

Ми-4М- медицинский. Создан в 1956 г. по заказу Министерства здравоохранения СССР. Некоторые Ми-4 переоборудовались в "летающие операционные".

Ми-4СП- созданная в 1956 г. специальная спасательная модификация, оборудованная боковой стрелкой с лебедкой, веревочной лестницей, поисковыми радиостанциями и сбрасываемыми надувными плотами и лодками. В экипаж входил медработник. Выпускался серийно.

Ми-4ПГ- первый опытный вертолет, оснащенный в 1956 г. системой для перевозки грузов на внешней подвеске.

Ми-4СВ- "утепленный" вариант Ми-4, разработанный в 1956 г. Вертолеты такого типа использовались для работы на Севере.

Ми-4с радиоаппаратурой "Приставка" для управления автоматическими аэростатами. Создан в 1957 г.

Ми-4С- первый семиместный салон, построенный в 1957 г. на базе Ми-4 для правительства Йемена. Через два года ОКБ М.Л. Миля создало специальные шестиместные салоны для правительства и командования ВВС СССР, которые имели улучшенную виброзвукоизоляцию и усиленные средства связи.

Ми-4Н "Филин"- построенный в 1958 г. опытный разведывательный вертолет для ведения боевых действий ночью.
