А Горшков - Справочник радиолюбителя [в вопросах и ответах]

Принцип работы сверхрегенеративной схемы заключается в том, что приемник доводится до генерации и эта генерация периодически искусственно срывается. Число этих срывов генерации в секунду выбирается большим (12–15 тыс. раз в секунду) для того, чтобы оно лежало вне звуковых частот, слышимых нашим ухом. Вследствие этого сверхрегенератор фактически работает в самом чувствительном режиме, так как он большое число раз в секунду переходит через ту точку возникновения генерации, которая соответствует наибольшему усилению.

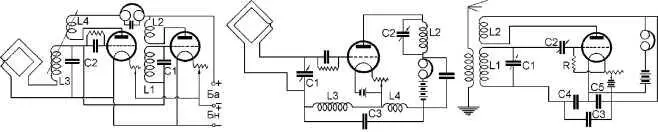

Схем сверхрегенеративного приема существует довольно много. Из них наибольшим распространением пользуются схемы Армстронга, в которых срыв генерации производится путем подачи на сетку дополнительной частоты, генерируемой в отдельном контуре; схемы Флюэлинга, в которых для периодического срыва генерации используется метод подбора гриддика. Сверхрегенеративные схемы способны давать большое усиление, но они дают несколько неустойчивый прием, сопровождающийся известными искажениями. Помимо того они обладают малой избирательностью. В настоящее время в радиовещательных приемниках сверхрегенеративные схемы не применяются. Единственная область применения этих схем в данное время — ультракороткие волны, где они используются довольно часто.

135. Что такое прием на свист?

Одним из возможных в практике способов приема дальних радиостанций на приемниках с обратной связью был «прием на свист». Для этого приемник доводится до генерации и затем вращением ручки переменного конденсатора настройки проходят диапазон настройки. Когда настройка приемника будет приближаться к частоте какой-нибудь работающей станции — в телефоне или громкоговорителе появится свист. По мере приближения к точной настройке на станцию, этот свист понижается и в момент, близкий к резонансу, пропадает.

136. Можно ли принимать на свист?

Прием станций на свист ни в коем случае недопустим. В этом режиме очень легко при настройке пропустить какую-либо станцию. Помимо того приемник, доведенный до генерации, становится маломощным передатчиком, создающим помехи радиоустановкам, расположенным в нескольких километрах от такого «передатчика» (см. вопрос 132).

137. Какими способами можно задавать обратную связь?

Существует много способов устройства обратной связи. Из них наиболее распространены следующие:

1) при помощи вращающейся катушки;

2) при помощи неподвижной катушки, сила тока в которой регулируется переменным конденсатором, при чем в этом случае применяются конденсаторы различных типов — обычные переменные и так называемые дифференциальные, состоящие из одной подвижной системы пластин и двух неподвижных систем.

Менее распространенным способом устройства обратной связи является применение постоянной катушки, сила тока в которой регулируется переменным сопротивлением.

Существуют другие, совсем редко применяемые схемы, в которых обратная связь регулируется изменением величины анодного напряжения или напряжения на экранных сетках и т. д.

138. Какая схема регулировки обратной связи лучше?

Практически одним из лучших способов регулировки обратной связи является перемещение катушки обратной связи, т. е. приближение и удаление ее от катушки настройки или вращение ее вокруг своей оси в катушке настройки. Однако, этот способ конструктивно неудобен и применяется только в простейших приемниках.

Очень хорошие результаты дает регулировка обратной связи при помощи дифференциального конденсатора. При применении обычного переменного конденсатора для регулировки обратной связи по мере уменьшения связи уменьшается и величина переменной слагающей анодного тока детекторной лампы, что ухудшает ее работу. Этим же недостатком страдают некоторые схемы регулировки обратной связи при помощи сопротивлений.

139. Почему в современных приемниках не применяются дифференциальные конденсаторы для регулировки обратной связи?

В приемниках старых типов на плавность подхода к генерации обращалось очень большое внимание, так как усиление приемника в значительной степени зависело именно от обратной связи. Поэтому наиболее часто применялось регулирование обратной связи при помощи дифференциального конденсатора, дающее возможность чрезвычайно плавного и мягкого подхода к порогу генерации. В современных многоламповых приемниках прямого усиления, работающих на хороших лампах, обратная связь имеет второстепенное значение и регулировать ее приходится сравнительно редко, так как приемники обычно дают совершенно достаточное усиление и без обратной связи. Поэтому для регулирования обратной связи применяются наиболее простые и дешевые способы. Одним из таких способов является применение обычного переменного конденсатора, состоящего из одной системы подвижных и одной системы неподвижных пластин. В большинстве случаев для регулировки обратной связи применяются конденсаторы с твердым диэлектриком, как наиболее дешевые и компактные.

140. Нужно ли последовательно с конденсатором обратной связи включать конденсатор постоянной емкости?

Постоянный конденсатор, емкостью 5-10 тыс. см желательно включать последовательно с переменным конденсатором, регулирующим обратную связь, чтобы предохранить источник высокого напряжения от замыкания в случае замыкания пластин переменного конденсатора.

141. Можно ли конденсатор с твердым диэлектриком, служащий для регулировки обратной связи, заменить конденсатором с воздушным диэлектриком?

Такая замена вполне возможна, необходимо лишь, чтобы конденсатор с воздушным диэлектриком был бы по емкости примерно равен требующемуся для регулировки обратной связи конденсатору с твердым диэлектриком. Вообще же, если имеется возможность выбора, то для регулировки обратной связи следует предпочесть конденсатор с твердым диэлектриком, так как этот конденсатор значительно компактнее и стоит дешевле.

142. К каким пластинам конденсатора обратной связи следует присоединять землю?

Во всех случаях землю следует присоединять к подвижным пластинам конденсатора обратной связи (к ротору). Для этого конденсатор следует включать между катушкой обратной связи и землей, а не между катушкой обратной связи и анодом лампы, как это иногда делается.

143. Стоит ли задавать обратную связь не на детекторный, а на антенный контур приемника?
