А Горшков - Справочник радиолюбителя [в вопросах и ответах]

405. Как сделать простейший искатель повреждений?

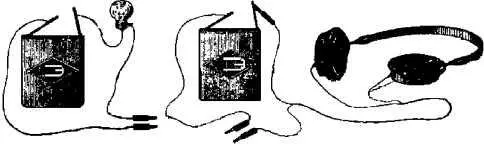

Простейший искатель повреждений (обрывов в обмотках или коротких замыканий в деталях или частях схемы) можно собрать по схеме, приведенной на рисунках. Для сборки «искателя» нужны: батарейка, лампочка от карманного фонаря и обычные телефонные трубки.

Концы шнура с металлическими наконечниками присоединяются к концам испытываемой цепи. Если цепь не повреждена, то лампочка загорается или в телефоне будет слышен щелчок. Искатель с лампочкой применяется тогда, когда сопротивление данной цепи или детали невелико, испытание же цепей деталей с большим омическим сопротивлением следует производить только на телефон.

406. Является ли неисправностью приемника то, что он принимает гармоники местных станций?

Гармоники (см. вопрос 216), излучаемые некоторыми передающими станциями, отличаются от обычной основной частоты только меньшей мощностью. Поэтому приемник принимает одинаково хорошо как основную частоту станции, так и ее гармоники. В современных передатчиках принимают все меры к тому, чтобы не допустить излучения гармоник или по крайней мере значительно ослабить их мощность.

407. Почему в момент включения земли между проводом заземления и клеммой «земля» проскакивает искра?

Для снижения фона переменного тока и помех, идущих из электросети, при входе в выпрямительную часть радиолюбительских приемников ставится фильтр, состоящий из двух последовательно соединенных конденсаторов, блокирующих осветительную сеть (см. вопросы 229, 230). «Средняя точка» конденсаторов заземляется. При включении в приемник земли происходит замыкание сети через емкость, вследствие чего и проскакивает искра. Никакой опасности ни для приемника, ни для сети это явление не представляет.

408. Чем вызывается «микрофонный эффект» в приемнике?

«Микрофонный эффект» в приемнике появляется вследствие того, что те сотрясения, которыми сопровождается работа громкоговорителя, передаются через стенки ящика, а иногда непосредственно через воздух приемнику. При этом некоторые детали приемника могут начать вибрировать. Если эта вибрация приводит к изменению каких-либо электрических свойств приемника или его отдельных деталей, то вся установка начинает «выть». Наиболее подвержены вибрации электроды ламп, а также переменные конденсаторы, если их пластины сделаны из тонкого и упругого материала и не имеют соответствующих креплений.

409. Как избавиться от микрофонного эффекта?

Избавиться от микрофонного эффекта можно двумя способами:

1) отнести громкоговоритель достаточно далеко от приемника, так, чтобы сотрясения, которыми сопровождается работа громкоговорителя, не могли воздействовать на приемник;

2) амортизовать те детали приемника, вибрация которых приводит к микрофонному эффекту.

Этими деталями, как было сказано в вопросе 408, являются лампы (обычно детекторная) и переменные конденсаторы. Вибрация ламповых электродов вызывает изменение параметров лампы; вибрация переменных конденсаторов вызывает изменение настройки приемника. Для предупреждения возникновения микрофонного эффекта, ламповые панельки прикрепляются на резинках или пружинках к панели приемника так, чтобы колебания шасси приемника не передавались лампе. Обычно бывает достаточным амортизовать только детекторную лампу, в некоторых же случаях приходится амортизовать также и агрегат переменных конденсаторов приемника. Для этого агрегат конденсаторов устанавливается на каком-либо металлическом каркасе, а каркас мягко скрепляется с панелью шасси приемника. Для амортизации агрегатов применяется также резина.

410. Почему изменяется настройка приемника при регулировке громкости в тех случаях, когда регулятор громкости находится на входе приемника?

Изменение настройки вызывается двумя причинами. Одна причина, которая наблюдается при регулировке громкости помощью переменного конденсатора, вызывается тем, что, при изменении емкости антенного конденсатора, в известных пределах изменяется емкость антенной цепи, которая в схеме присоединена параллельно конденсатору настройки контура. Кроме того, при любых схемах регулировки громкости на входе приемника, изменение настройки происходит в силу того, что всякая регулировка громкости, в конечном счете, сводится к изменению связи первого контура приемника с антенной, вследствие чего изменяется и та величина расстройки, которая вносится из антенны в первый контур.

В известных пределах устранить изменение настройки первого контура при регулировке громкости можно только значительным ослаблением связи между первым контуром и антенной. Добиться минимума изменения настройки первого контура при регулировке громкости можно только правильным выбором схемы и типа связи приемника с антенной.

411. Почему прием сопровождается тресками?

От тресков, приходящих из эфира, избавиться очень трудно. Часто радиослушатели, только что обзаведшиеся приемником, или начинающие радиолюбители, склонны раньше всего искать причину тресков в самом приемнике. Выяснить действительную причину тресков можно довольно простым путем — сравнить качество одновременной работы в одинаковых условиях своего приемника с другим, заведомо хорошо работающим. Если выяснится, что трески вызваны приемником, то это может быть следствием плохих контактов и соединений проводов между собой, неплотного контакта ножек ламп в гнездах и т. д. Если трески слышны только при настройке приемника и на определенных участках шкалы, то это позволяет предположить, что в пластинах переменных конденсаторов происходят замыкания.

412. В чем причина «пулеметной стрельбы» при работе приемника?

Причинами, вызывающими в приемнике трески, напоминающие «пулеметную стрельбу», могут быть следующие:

1) порча утечки сетки;

2) плохая регулировка обратной связи;

3) плохое качество дросселя, стоящего в анодной цепи детекторной лампы. Путем замены дросселя другим, а если в качестве дросселя используется трансформатор низкой частоты, то и путем пересоединения между собой концов обмоток, удается ликвидировать возникающую в этом случае «пулеметную стрельбу».

413. Что нужно изменить в схеме в случае порчи лампы высокой частоты и отсутствия запасной?

Проще всего присоединить антенну непосредственно к детекторному контуру, но это в значительной степени понижает избирательность приемника. Для того, чтобы избирательность приемника не изменилась, нужно пропустить колебания высокой частоты из высокочастотного контура в детекторный. Это практически легко осуществить, соединив провод, идущий к аноду лампы высокой частоты (к штырьку на баллоне), с сеточным гнездом той же лампы через конденсатор емкостью в 100–150 см (см. рисунок). Громкость приема при такой «замене» лампы конденсатором, конечно, понижается, но достаточна для приема на громкоговоритель мощных радиостанций.
