Mauser C-96 Описание

Прицельные приспособления

Прицельные приспособления состоят из прицела секторного типа и мушки. В прицел входят следующие детали: колодка; прицельная рамка; пружина прицельной рамки; хомутик с защелкой. Колодка прицела выполнена как одно целое со ствольной коробкой. В колодке на оси вращается прицельная рамка, на которой перемещается хомутик, фиксируемый защелкой. На рамке нанесены деления дальности прицеливания.

Взаимодействие частей и механизмов

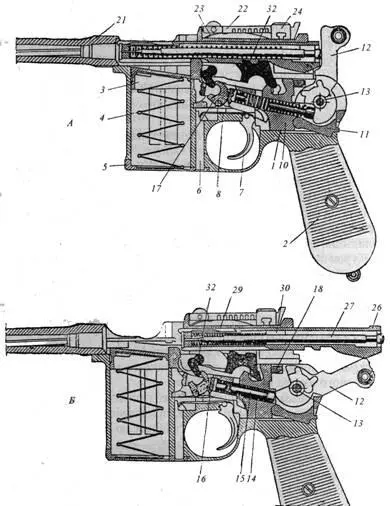

Продольный разрез пистолета "МАУЗЕР" К-96

(А — курок спущен; Б — курок взведен, затвор в заднем положении):

1 — основание рамки; 2 - щечка рукоятки; 3 — подаватель; 4 — пружина магазинной коробки; 5 — дно магазина; 6 — фиксатор дна; 7 — спусковой крючок; 8 — пружина спускового крючка; 10 — вкладыш рамки; 11 — защелка; 12 — курок; 13 — ось курка; 14— боевая пружина; 15 — направляющий стержень; 16 — упор; 17 — серьга; 18 — спусковой рычаг; 21 — ствол; 22 — прицельная планка; 23 — пружина прицельной планки; 24 — хомутик; 26 — затвор; 27 — ударник; 29 — возвратная пружина; 30 — упор возвратной пружины; 32 — запирающая защелка.

Положение частей и механизмов до выстрела.

Затвор венчиком чашечки прижат к казенному срезу ствола. Возвратная пружина — в наименьшем поджатии. Запирающая защелка, помещенная шейкой в гнездо выступа ствольной коробки, может поворачиваться в этом гнезде (в описании работы запирающего механизма шейка была заменена осью А). Запирающая защелка снизу опирается на вкладыш таким образом, что ее шейка охватывается спереди поверхностью профильного загиба, а задней запирающей поверхностью повернута вверх. Запирающие зубы защелки входят в пазы затвора, а палец лежит на выступе вкладыша. Канал ствола заперт. Отросток шейки защелки заходит за длинное плечо серьги и взаимодействует с ним, палец входит в фасонный поперечный паз рамки.

Длинное плечо серьги своим носиком сцеплено с отростком шейки затворной защелки, его средняя часть входит в паз упора боевой пружины и взаимодействует с задней частью паза, а уступ лежит на дне паза вкладыша, ограничивая поворот серьги. Курок под действием боевой пружины находится в верхнем переднем положении. Боевая пружина в наименьшем поджатии. Подаватель под действием своей пружины прижат к нижней части затвора. Спусковой крючок под действием задней ветви пружины спускового рычага находится в переднем положении.

Спусковой рычаг под действием пружины оси курка через передаточный рычаг прижимается своим шепталом к цилиндрической поверхности боевого взвода курка. Передаточный рычаг, помещенный головкой и ограничивающим выступом в гнездо спускового рычага, прижимается своим пальцем к гребню упора боевой пружины — разобщителю и находится над профильным выступом спускового крючка. Предохранитель включен. Его полуцилиндрический выступ входит одной половинкой в радиальные выемы фигурного паза курка, стопорит его и несколько отводит назад, разъединяя с ударником благодаря взаимодействию цилиндрической поверхности выступа оси предохранителя со стенкой радиального паза курка.

Заряжание пистолета

Снять пистолет с предохранителя; отвести затвор в заднее положение; вставить обойму с патронами в вертикальные пазы ствольной коробки и, надавливая большим пальцем на верхний из патронов, ввести их в магазин; отделить обойму; поставить пистолет на предохранитель. Для снятия пистолета с предохранителя необходимо наложить большой палец на головку предохранителя и отвести его назад вниз.

Обойма с патронами Маузера К-96

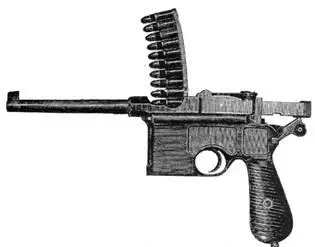

Снаряжение магазина Маузера К-96

При этом детали пистолета работают следующим образом: полуцилиндрический выступ оси предохранителя освобождает фигурный паз курка, и курок получает возможность вращаться. Для того чтобы отвести затвор в заднее положение, нужно взять пистолет в правую руку, левой взять за насеченную заднюю часть затвора и быстро оттянуть затвор назад до упора.

При оттягивании затвора назад 3 мм он двигается вместе со ствольной коробкой и стволом, а затем происходит расцепление. Ствол со ствольной коробкой останавливаются, а затвор уже один двигается назад и взводит курок. При отпускании затвора он остается в заднем положении.

При отводе затвора назад вместе с ним отходит ствольная коробка со стволом, так как они сцеплены между собой зубьями запирающей защелки. Задним выступом коробка предварительно взводит курок, а отростком шейки запирающей защелки, движущейся вместе со ствольной коробкой, поворачивается серьга. Серьга, в свою очередь, заставляет перемещаться упор боевой пружины с гребнем-разобщителем, сжимая дополнительно боевую пружину.

Разобщитель при движении назад действует на палец передаточного рычага, поворачивает его и расцепляет со спусковым крючком. Спусковой и передаточный рычаги освобождаются и под действием пружины поворачиваются, шептало прижимается и вновь скользит по цилиндрической поверхности боевого взвода курка. Когда курок полностью повернется, шептало заскакивает за боевой взвод и удерживает курок на боевом взводе.

После того, как палец запирающей защелки дойдет до задней стенки фигурного паза вкладыша, защелка под действием боевой пружины поворачивается, запирающие зубья выходят из зацепления и освобождают его. Движение ствола назад ограничивается ударом пальца запирающей защелки о заднюю стенку фигурного паза вкладыша. После остановки движущихся назад частей ствол под действием боевой пружины через серьгу продвигается вперед до упора пальца защелки в переднюю (запирающую) стенку фигурного выреза вкладыша. Затвор движется назад до тех пор, пока не упрется стенкой выреза на правой стороне затвора в упор возвратной пружины. Подаватель под действием своей пружины поднимается и ставит затвор на затворную задержку.

Вставить сверху в вертикальные пазы ствольной коробки пластинчатую обойму и нажимом большого пальца руки утопить до отказа патроны в магазин. При утапливании патронов в магазин подаватель уходит вниз, и затвор удерживается обоймой в заднем положении.

Патроны располагаются в магазине в шахматном порядке, причем верхний (очередной) патрон будет удерживаться в ствольной коробке, упираясь одной стороной в нижележащий патрон, а другой — в один из двух расположенных с внутренней стороны поперечного окна ствольной коробки выступов в поперечном окне ствольной коробки.
