В зависимости от способа соединения электродетонаторов с проводами различают три типа электровзрывных сетей: последовательную, параллельную и смешанную.

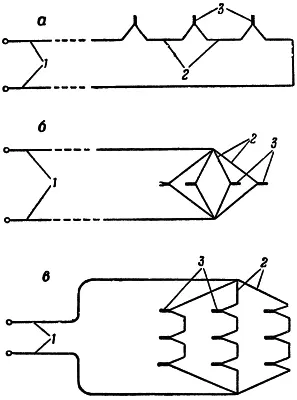

Последовательная сеть (рис. 21, а) применяется при источниках тока, имеющих большое напряжение, но небольшую силу (1–1,5 а). К таким источникам тока относятся подрывные машинки ПМ-1, ПМ-2 и ПМ-3.

В последовательной сети наименьший расход проводов по сравнению с сетями других типов. Вязка ее проста, проверка исправности электровзрывной сети легко может быть произведена малым омметром с подрывной станции. Однако такая сеть недостаточно надежна: порыв участкового провода или поломка мостика одного электродетонатора приводит к отказу всей сети. Этот недостаток иногда заставляет отказываться от последовательных сетей в боевых условиях.

Параллельная сеть (рис. 21, б ) применяется при таких мощных источниках тока, как подрывная машинка КПМ-2,подвижные электростанции, которые способны обеспечить силу тока не менее 0,5 а на каждую участковую ветвь с электродетонатором.

Параллельная сеть значительно надежнее последовательной: порыв участкового провода или наличие электродетонатора с поврежденным мостиком вызывает отказ только одного электродетонатора, не препятствуя взрыву остальных. Вместе с тем такая сеть имеет и серьезные неудобства: проверку исправности сети малым омметром с подрывной станции произвести нельзя; расчет параллельной сети сложнее, чем последовательной; провода магистрали должны иметь достаточное сечение, чтобы пропустить ток большей силы; не всегда в боевых условиях могут оказаться под рукой мощные источники тока.

Смешанная сеть(рис. 21, в ) представляет собой сочетание последовательного и параллельного соединений и поэтому в известной мере обладает свойствами, присущими обоим типам сетей. Умелым выбором числа параллельных ветвей и распределением по ним электродетонаторов можно добиться равенства токов в ветвях и небольшой силы тока в магистрали, благодаря чему для взрыва удается использовать источник тока сравнительно небольшой силы и напряжения при сохранении достоинств параллельной сети. Несмотря на некоторую сложность по сравнению с последовательной, смешанная электровзрывная сеть более удобна для практического применения.

При монтаже электровзрывных сетей особое внимание нужно обращать на тщательность соединения проводов, ибо небрежное сращивание — одна из наиболее распространенных причин отказов.

Сростки бывают прямые, под углом и сетевые (рис. 22).

Прямой сросток служит для сращивания двух концов провода. С концов проводов ножом снимают изоляцию на 4–5 см, а оплетку еще на 1,5 см. Оголенные концы жил плотно скручивают в том же направлении, в каком они были скручены в проводе, и зачищают до блеска. Затем концы провода накладываются один на другой и скручиваются плоскогубцами или обжимом, после чего сросток обвертывается изоляционной лентой.

Сростки под углом и сетевой применяются, когда к магистрали присоединяются ответвления. Порядок изготовления этих сростков такой же, как и прямого, только изоляция магистрального провода для сростка под углом снимается не на 4–5, а на 1 см, а для сетевого сростка провод оголяется на столько сантиметров, сколько концов будет к нему приращиваться.

При изготовлении сростков надо следить за тем, чтобы не перерезать проволочки жил, особенно при сращивании концевиков электродетонаторов с участковыми проводами.

При заблаговременной подготовке взрыва электровзрывные сети укладываются в ровики глубиной 25–50 см для предохранения от осколков снарядов, мин, механических повреждений и с целью маскировки. Закапывание проводов обязательно и при поспешном прокладывании электровзрывной сети на участках пересечения проводов с дорогами и тропами.

Как магистральные, так и участковые провода должны прокладываться со слабиной во избежание натяжения и разрывов жил проводов, Длина проводов принимается на 10–15 % больше фактического расстояния между зарядами и до подрывной станции с учетом глубины заложения зарядов.

Во время грозы в магистральных и участковых проводах электровзрывной сети возникают кратковременные электрические токи, которые при соответствующей величине могут вызывать взрыв электродетонаторов. Заглубление проводов в грунт способствует их защите от грозовых разрядов, при этом особенно тщательно проверяется качество изоляции, а места, где она нарушена, изолируются изоляционной лентой. Двужильный саперный провод лучше противостоит грозовым токам, чем одножильный. При выполнении сети из одножильных проводов их следует скручивать в один шнур или оба провода располагать на всем протяжении в одном ровике и обязательно связывать между собой. Концы магистральных проводов на подрывной станции должны разводиться в стороны и тщательно изолироваться.

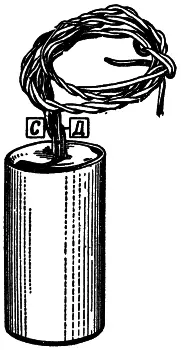

Для защиты электровзрывных сетей от грозовых разрядов применяют специальные грозозащитные устройства ГЗУ (рис. 23), состоящие из неонового разрядника и индуктивной катушки, заключенных в общем водонепроницаемом корпусе с двумя парами выводных проводов. Прибор ГЗУ защищает не сеть в целом, а каждый электродетонатор в отдельности и поэтому включается в электровзрывную сеть параллельно, перед каждым электродетонатором: провода с биркой «С» к сети, с биркой «Д» — к электродетонатору.

Перед изготовлением электровзрывной сети необходимо произвести ее расчет.

Целью расчета всякой электровзрывной сети является определение ее общего сопротивления. В дальнейшем можно найти силу тока в сети, зная напряжение на зажимах источника тока, или определить необходимое напряжение по принятой силе тока в сети.

Величины силы тока, напряжения и сопротивления связаны между собой законом Ома:

где I общ — сила тока в амперах (а);
