Стандартные удлиненныезаряды состоят из отдельных звеньев — металлических трубок длиной 1 или 2 м, наполненных ВВ. Вес ВВ, приходящегося на 1 пог. м заряда, составляет 2,88 кг. С помощью переходных муфт (колец) звенья можно между собой соединять до требуемой длины.

Стандартные кумулятивныезаряды содержат 10 кг ВВ повышенной мощности в металлическом корпусе, имеющем кумулятивную выемку со стальной облицовкой. Для установки на подрываемом объекте в наивыгоднейшем от него удалении заряды имеют три складных ножки. Сбоку имеется ручка для переноски. Кумулятивные заряды служат для пробивания сквозных отверстий в железобетонных и броневых стенах и покрытиях фортификационных сооружений.

Заряды для подрывания объектов могут быть наружными (накладными) и внутренними.

Наружныезаряды не требуют предварительной подготовки объекта, и поэтому взрыв их производится просто и быстро. Наружные заряды просто прикладываются к поверхности подрываемого объекта, а если это необходимо, то и крепятся к месту установки. Крепление зарядов осуществляется самыми разнообразными приемами: веревкой, шпагатом, мягкой (вязальной) проволокой, липкой бумажной или изоляционной лентой, прибиванием оболочки или доски, к которой привязан заряд, и т. п.

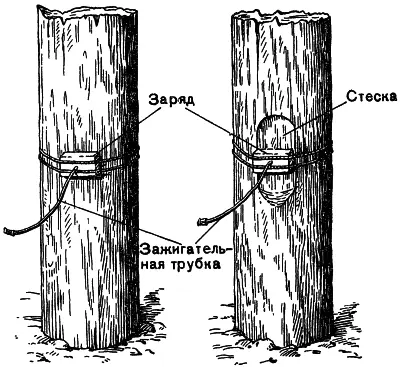

Крепление заряда должно обеспечивать плотное его прилегание к поверхности подрываемого элемента. Только в этом случае рассчитанный по формуле заряд перебьет полностью требуемый элемент. Кроме того, крапление должно быть достаточно прочным и надежным, выдерживать тяжесть заряда, не давать отвисать или сползать заряду со временем. Для более плотного прилегания производят расклинивание веревок путем подкладывания под них щепок или палок. Для лучшего прилегания заряда к бревнам делают стеску (рис. 27).

Производя крепление заряда, нельзя забывать о запальных гнездах, расположение которых должно быть удобным для вставления зажигательной трубки или электродетонатора.

Для перебивания свай под водой заряд привязывают к доске или жерди, подводят к свае иприкрепляют доску к свае над поверхностью воды. Зажигательная трубка или детонирующий шнур привязывается вдоль доски. Подобным образом поступают при подрывании льда и вообще в тех случаях, когда подрывнику трудно или невозможно подобраться к месту размещения заряда.

Действие наружных зарядов может быть усилено применением так называемой забивки.Сущность забивки состоит в том, что у заряда, плотно прилегающего одной или несколькими сторонами к подрываемому объекту, открытые поверхности засыпаются грунтом или каким-либо еще материалом. Забивка как бы отражает образующиеся при взрыве газообразные продукты взрыва и заставляет их действовать в желаемом для нас направлении. Влияние забивки заметно сказывается тогда, когда толщина ее не меньше толщины перебиваемого элемента. При подрывании металла или железобетона толщину забивки из грунта следует делать еще больше.

Чем больше у заряда поверхностей, соприкасающихся с подрываемым объектом, тем сильнее его разрушающее действие. Таким образом, наивыгоднейшим местом для заряда является его расположение в теле подрываемого объекта. Заряды такого типа называются внутреннимии всегда делаются с забивкой. Во внутренних зарядах успешно применяются ВВ пониженной мощности.

При всей предпочтительности внутренних зарядов наружным их применение в боевых условиях затрудняется тем, что требуется предварительная выделка специальных камер для заряда, что является весьма трудоемкой операцией.

Зарядные камеры выделываются разных размеров и глубин в виде ниш, рукавов, борозд, минных колодцев (шурфов) или шпуров.

Нишапредставляет собой небольшую выемку в стене сооружения или грунте, имеющую объем, равный объему заряда.

Рукав —более длинная горизонтальная выемка, протяжение которой составляет 1/ 3или 2/ 3толщины подрываемой стены. Для удобства закладывания зарядов диаметр рукава должен быть не менее 10 см.

Бороздыимеют вид продолговатых ниш. Они служат для размещения удлиненных зарядов. Забивку таких зарядов удобно делать из досок.

Минные колодцы(шурфы) отрываются в грунте и имеют квадратное или прямоугольное сечение в плане со сторонами не менее 1 м. Заряд укладывают непосредственно на дно колодца или в камеру, отрываемую в боковой стороне.

Шпур — это канал цилиндрической формы, пробуриваемый или просверливаемый в подрываемом материале. Выделка ниш, камер, рукавов и шпуров может производиться вручную, механическим способом или взрывом небольших зарядов.

Для ручного бурения применяются земляные буры, шлямбур для кирпича, бурава для дерева и мягких пород, сверла для камня и бетона, ложки для очистки шпура от буровой муки и другие инструменты.

Из механических средств могут применяться пневматические бурильные молотки. В мягких породах допускается бурение пневмо- и электросверлами.

Для внутренних зарядов надо стремиться использовать имеющиеся выемки в сооружениях и грунте.

При подрывании того или иного объекта надо правильно определить, какой величины заряд требуется для взрыва. Если величина заряда окажется недостаточной, то подрывник не выполнит возложенной на него задачи; если же заряд велик, то будет напрасная трата взрывчатого вещества.

Чтобы рассчитать величину заряда, подрывник должен принять во внимание ряд обстоятельств, важнейшими из которых являются: материал подрываемого объекта и его толщина, мощность взрывчатого вещества, способ подрывания (расположения заряда на объекте) и желаемые результаты (полное или частичное разрушение). Подробные указания по расчету зарядов приводятся в соответствующих разделах учебников подрывного дела. В этой главе читатель найдет лишь некоторые простейшие формулы для расчета зарядов, преимущественно наружных. Для удобства пользования они расположены по виду материала подрываемого объекта.

Величина наружного заряда для подрывания дерева зависит от породы дерева и его влажности, толщины перебиваемого элемента и мощности ВВ.

Для подрываниясухих бревен,свай, столбов из дерева средней твердости (сосна, ель) вес заряда ВВ нормальной мощности в граммах равен диаметру бревна в сантиметрах, возведенному в квадрат (т. е. умноженному на себя). Это правило выражается формулой
