Коллектив авторов - Шпионские штучки и устройства для защиты объектов и информации

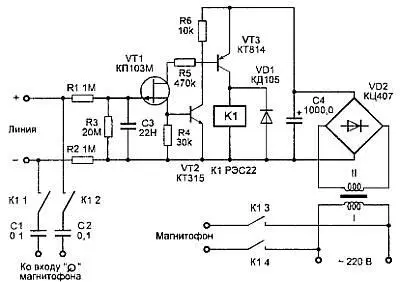

Рис. 3.26. Телефонный адаптер

Когда телефонная трубка не поднята, в телефонной линии присутствует напряжение около 60 В. Через делитель, собранный на резисторах R1-R3, оно поступает на затвор полевого транзистора VT1 типа KП103M и запирает его. Это приводит к закрытию транзистора VT2 типа КТ315 и транзистора VT3 типа КТ814. Реле К1 типа РЭС22 обесточено и его контакты К1.1-К1.4 разомкнуты.

При поднятии телефонной трубки в линии устанавливается напряжение 5-15 В, что ведет к открыванию транзистора VT1 и, следовательно, транзисторов VT2 и VT3. Срабатывает реле К1, которое контактами К1.3 и К1.4 подает питание 220 В на магнитофон, предварительно включенный на запись, и одновременно контактами K1.1 и К1.2 подключает телефонную линию через конденсаторы С1 и С2 ко входу магнитофона. Начинается запись разговора на магнитофон. Запись прекращается после опускания телефонной трубки на рычаг телефонного аппарата. Конденсатор СЗ сглаживает пульсации и шумы, наводимые в линии, которые могут вызвать ложные срабатывания устройства.

При подключении устройства к линии необходимо соблюдать полярность питания. В устройстве можно использовать любой силовой трансформатор, понижающий напряжение до 12 В и рассчитанный на ток нагрузки более 0,1 А или готовый сетевой адаптер с теми же параметрами. Реле РЭС22 можно заменить на два реле типа РЭС9.

Адаптер для диктофона

В настоящее время для записи звуковой информации широкое распространение получили импортные диктофоны со встроенной системой VOX, т. е. с системой управления голосом. Это позволяет более экономно расходовать пленку, т. к. при отсутствии сигнала двигатель диктофона выключен и потребление тока устройством минимально. Ниже приведены две схемы адаптеров для работы с диктофонами.

Первая схема приведена на рис. 3.27.

Рис. 3.27. Адаптер с трансформатором

Эта схема предельно проста, т. к. содержит всего одну деталь — трансформатор Т1, включаемый в разрыв линии. Трансформатор Т1 самодельный. Для его изготовления используется обмотка реле РЭС15 или РЭС49.

Штатная обмотка реле выполняет роль II — обмотки трансформатора. Поверх неё намотана I обмотка, которая содержит 400–500 витков провода ПЭВ 0,1. Нитки обмотки скреплены клеем "Момент".

Адаптер подключается в разрыв любого из проводов линии без соблюдения полярности.

Вторая схема (рис. 3.28), в отличие от первой, не имеет трансформатора, что облегчает её изготовление.

Рис. 3.28. Бестрансформаторный адаптер

Ток, протекающий в линии при разговоре, проходит через резистор R1, вызывая на нем падение напряжения. Напряжение звуковой частоты проходит через конденсатор C1 и поступает на вход VOX диктофона. Для уменьшения высокочастотных наводок линии можно подключить конденсатор С2, обозначенный на схеме пунктирной линией.

Акустические генераторы шума используются для зашумления акустического диапазона в помещениях и в линиях связи, а также для оценки акустических свойств помещений.

Под "шумом" в узком смысле этого слова часто понимают так называемый белый шум, характеризующийся тем, что его амплитудный спектр распределен по нормальному закону, а спектральная плотность мощности постоянна для всех частот.

В более широком смысле под шумом, по ассоциации с акустикой, понимают помехи, представляющие собой смесь случайных и кратковременных периодических процессов. Кроме белого шума выделяют такие разновидности шума, как фликкер-шум и импульсный шум. В генераторах шума используется белый шум, так как даже современными способами обработки сигналов этот шум плохо отфильтровывается. Ниже приводятся несколько схем различных генераторов шума.

Генератор белого шума

Самым простым методом получения белого шума является использование шумящих электронных элементов (ламп, транзисторов, различных диодов) с усилением напряжения шума. Принципиальная схема несложного генератора шума приведена на рис. 3.29.

Рис. 3.29. Генератор шума

Источником шума является полупроводниковый диод — стабилитрон VD1 типа КС168, работающий в режиме лавинного пробоя при очень малом токе. Сила тока через стабилитрон VD1 составляет всего лишь около 100 мкА. Шум, как полезный сигнал, снимается с катода стабилитрона VD1 и через конденсатор C1 поступает на инвертирующий вход операционного усилителя DA1 типа КРМ0УД1208. На неинвертирующий вход этого усилителя поступает напряжение смещения, равное половине напряжения питания с делителя напряжения, выполненного на резисторах R2 и R3. Режим работы микросхемы определяется резистором R5, а коэффициент усиления — резистором R4. С нагрузки усилителя, переменного резистора R6, усиленное напряжение шума поступает на усилитель мощности, выполненный на микросхеме DA2 типа К174ХА10. Работа этого усилителя подробно описана в главе 2. С выхода усилителя шумовой сигнал через конденсатор С4 поступает на малогабаритный широкополосный громкоговоритель В1. Уровень шума регулируется резистором R6.

Стабилитрон VD1 генерирует шум в широком диапазоне частот от единиц герц до десятков мегагерц. Однако на практике он ограничен АЧХ усилителя и громкоговорителя. Стабилитрон VD1 подбирается по максимальному уровню шума, так как стабилитроны представляют собой некалиброванный источник шума. Он может быть любым с напряжением стабилизации менее напряжения питания.

Микросхему DA1 можно заменить на КР1407УД2 или любой операционный усилитель с высокой граничной частотой коэффициента единичного усиления. Вместо усилителя на DА2 можно использовать любой У3Ч.

Для получения калиброванного по уровню шума генератора используют специальные шумящие вакуумные диоды. Спектральная плотность мощности генерируемого шума пропорциональна анодному току диода.

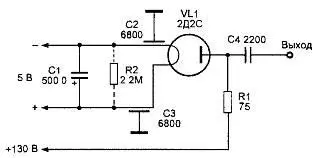

Широкое распространение получили шумовые диоды двух типов 2ДЗБ и 2Д2С. Первый генерирует шум в полосе до 30 МГц, а второй — до 600 МГц. Принципиальная схема генератора шума на шумящих вакуумных диодах приведена на рис. 3.30.

Рис. 3.30. Генератор шума на вакуумной лампе
