Клипса крепится только в одном положении. Место крепления притоплено за счет выточки в накладке рукояти.

Наибольшая ширина клинка: 26 мм

Наибольшая толщина клинка: 3 мм

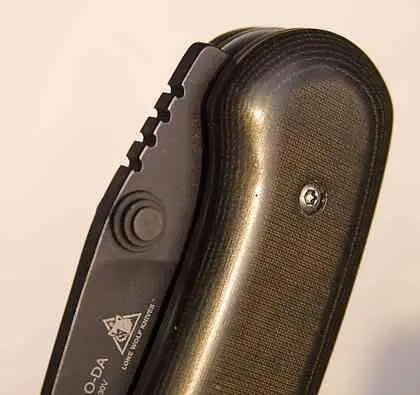

Оригинальный двойной шпенек высотой 2,5 мм. При ручном открывании клинка этого вполне достаточно для уверенного зацепа. При продолжительном щелканье палец не натирается.

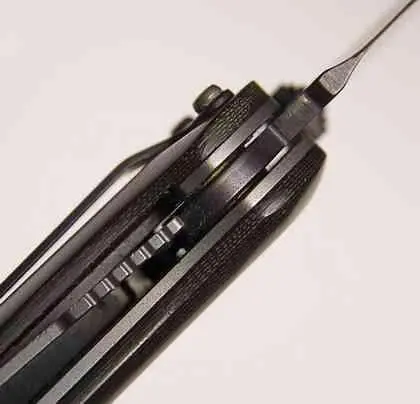

Насечка на обухе возле рукояти не продолжительна и почти незаметна на ощупь.

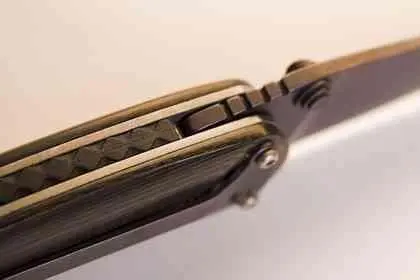

Рукоять не сквозная. Со стороны спинки видна фигурная пластмассовая вставка, которая закрывает пружину для автоматического открывания. Впрочем, об этом позже.

Толщина сведения: 0,6 мм

По моим наблюдениям это наиболее часто встречающаяся толщина сведения на фолдерах от известных производителей.

Тип замка: Liner Lock

Толшина лайнера: 1,5 мм

Механизм автоматического извлечения приводится в действие легким сдвигом накладки рукояти. Эта операция практически не заметна для наблюдающего человека, так как на рукояти отсутствует какая-либо кнопка.

С непривычки палец может проскальзывать по отполированной поверхности накладки. А еще после нескольких разборок ножа заметил, что характер сдвигания может меняться в зависимости от разной силы затяжки некоторых винтов. Винты на накладке можно закрутить так, что ее невозможно будет сдвинуть. Для себя отрегулировал механизм таким образом, чтоб срабатывание происходило при небольшом сдвиге накладки.

Для сравнения выше приведена фотография ножа в положении, когда накладка не сдвинута.

Вообще надо сказать, что автоматическое открывание (в отличие от ручного) годится лишь для правшей. Иначе при открытии клинок влетает в ладонь.

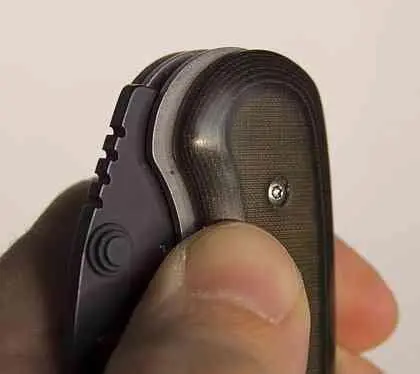

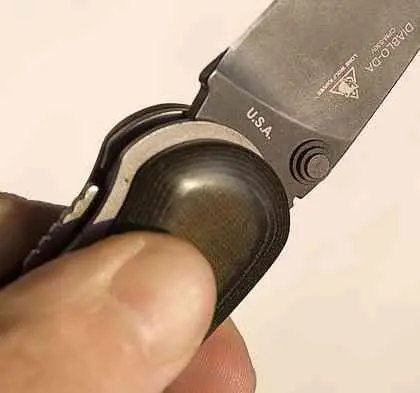

На этой фотографии показано максимально возможное смещение накладки.

Если объяснение непонятное, то можно посмотреть видео по ссылке:

http://www.lonewolfknives.com/videos/ld23150/23150_demo.wmv

Ну а теперь настал момент посмотреть как выглядит этот нож изнутри.

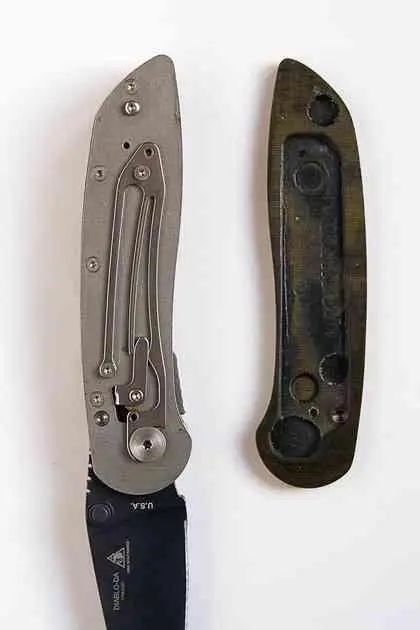

Сама накладка изнутри обработана не так аккуратно как снаружи.

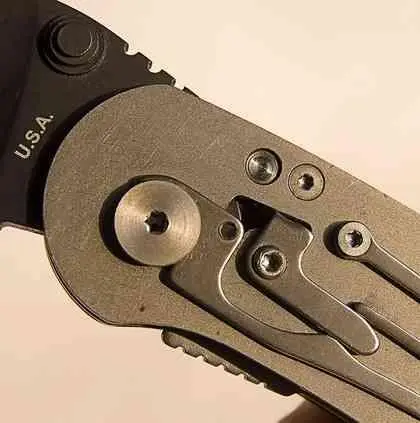

Под сдвигаемой накладкой имеем оригинальный механизм состоящий из хитрой пружины и рычага-собачки.

Вообще надо выделить три разных пружины:

[1] Пружина замка — фиксирует клинок в открытом состоянии упираясь в пятку.

[2] Пружина автомата — выбрасывает клинок при сдвигании накладки.

[3] Хитрая пружина под накладкой имеет три ответвления:

[а] ответвление расположенное ближе к брюшку рукояти возвращает сдвинутую накладку в исходное состояние.

[б] среднее ответвление возвращает в запирающее положение рычажок-собачку.

[в] от ответвления расположенного ближе к спинке рукояти просто "отталкиваются" первые два ответвления.

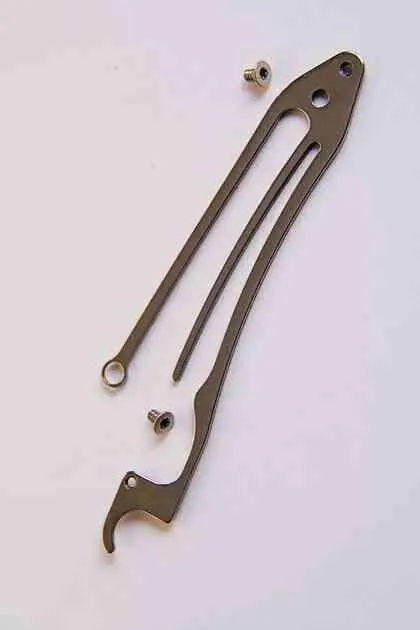

Хитрая пружина под накладкой [7 крепится на два винта. Назначение двух меньших отверстий в пружине для меня осталось загадкой.

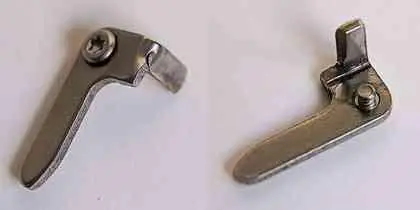

Рычаг-собачка представляет собой вот такую загогулину (два разных ракурса) на винте.

Винты пружины и собачки закручиваются не до упора так как эти элементы должны быть подвижны.

Если нож открыт за шпенек, пружина автомата [2] остается во взведенном состоянии.

Когда нож открыт автоматом, то взвод пружины [2] происходит при складывании ножа. В этом случае чувствуется упругое сопротивление взводимой пружины [2].

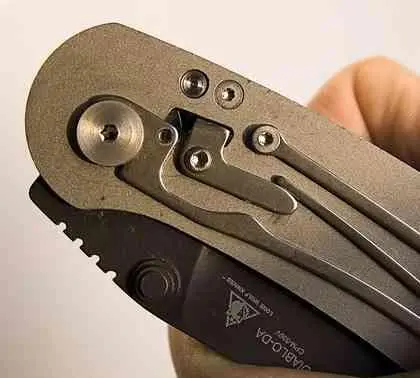

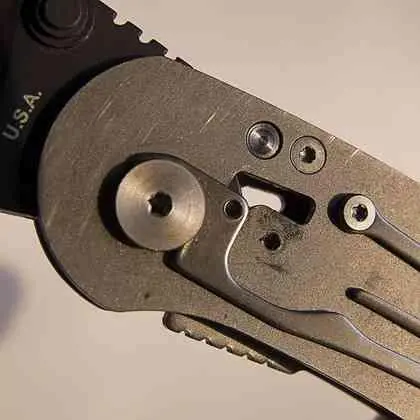

При сдвигании накладки выточка в ней цепляет часть пружины, которая расположена ближнюю к брюшку рукояти, и смещает ее к обуху. При этом выступ на ответвлении [a] давит на рычажок-собачку и смещает его в открытое положение. Это позволяет сработать пружине [2] и вытолкнуть клинок.

При взводе пружины собачка так же сдвигается в открытое положение, пропуская пружину автомата [2]. Т. е. если смотреть со стороны сдвигаемой накладки (как на фотографии выше) то собачка-рычажок немного поворачивается против часовой стрелки.

При достижении крайнего закрытого положения клинка собачка высвобождается и сдвигается за рычажок средним отростком пружины [3] в запирающее положение (по часовой стрелке) фиксируя пружину автомата. Эта пружина [2] в то время удерживается специальным выступом на пятке клинка. За этот же выступ пружина [2] и выталкивает клинок при срабатывании механизма автоматического открывания.

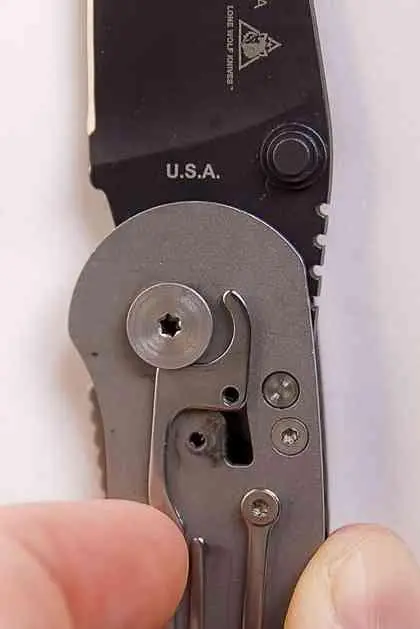

Показано сквозное отверстие в обеих стальных пластинах рукояти. Именно здесь помещается запирающая часть собачки.

Снимок выше сделан со стороны пружины замка [1] — противоположной стороне сдвигаемой накладки.

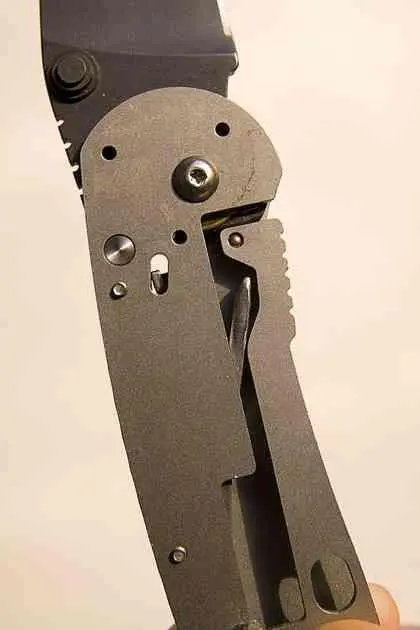

В сквозной прорези видна запирающая часть собачки. На нее со стороны обуха давит взведенная пружина автомата [2].

Т.е. здесь нож открыт за шпенек.

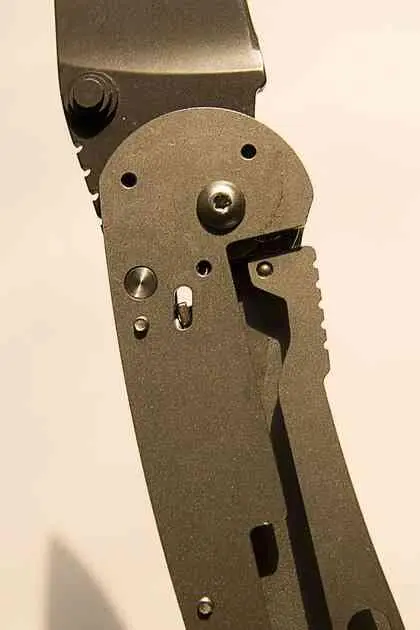

А здесь уже нож открыт автоматическим способом.

В прорези ближайшей пластины видна сработавшая пружина [2].

Можно прикинуть сколь незначительная часть пружины упирается в собачку во взведенном положении. За счет этого амплитуда сдвигания накладки для срабатывания механизма лежит в приемлемом (и даже удобном) диапазоне. Но при этом площади зацепа пружины [2] и собачки достаточно чтобы не происходили случайные срабатывания механизма автоматического открывания.
