Для направления ленты в приемник на правой стороне короба крепилась катушка. Еще одна катушка для той же цели крепилась с внутренней стороны щита справа.

Выстрел производился с закрытого затвора. Для производства выстрела следовало поднять предохранитель и нажать на спусковой рычаг. При этом спусковая тяга отходила назад, оттягивая хвост нижнего спуска, который отпускал лодыжку. Ударник своим бойком разбивал капсюль патрона, происходил выстрел. Под действием отдачи затвор стремился отойти назад и передавал давление шатуну и мотылю. Последние составляли угол, обращенный вершиной вверх и упирались своим шарниром в выступы рамы. В результате действие отдачи передавалось раме, и подвижная система — рама с затвором и стволом — отходила назад. Рукоятка набегала на неподвижный ролик короба, поднималась и поворачивала мотыль вниз — система рычагов распрямлялась, и затвор теснее прижимался к стволу. Копирная поверхность рукоятки была спрофилирована таким образом, чтобы отпирание канала ствола не происходило до вылета из него пули. После вылета пули пороховые газы попадали в надульник и давили на передний срез ствола, придавая подвижной системе дополнительный импульс. Рукоятка, поворачиваясь далее, вызывала складывание рычагов вниз и отход затвора ствола. Личинка затвора извлекала из патронника стреляную гильзу, удерживая ее за закраину. При опускании шатуна трубка замочных рычагов давила на хвост лодыжки, последняя поворачивалась и взводила ударник. Подъемные рычаги поднимали личинку, которая захватывала очередной патрон из продольного окна приемника.

При дальнейшем движении системы назад изогнутые пластинчатые пружины на внутренней стороне крышки короба опускали личинку замка, при этом извлеченный из ленты патрон оказывался на линии досылания, а извлеченная из патронника стреляная гильза — напротив гильзоотводной трубки. В то же время коленчатый рычаг отводил ползун подающего механизма вправо, и пальцы ползуна заскакивали за очередной патрон в приемнике. При повороте рукоятки цепочка наматывалась на барабан и растягивала возвратную пружину. В конце поворота рукоятка ударялась о ролик своим коротким концом и получала импульс обратного движения. В результате под действием возвратной пружины подвижная система начинала движение вперед. При этом затвор досылал очередной патрон в патронник, а стреляную гильзу — в гильзоотводную трубку, откуда она выталкивалась наружу следующей гильзой при следующем цикле автоматики. Коленчатый рычаг подавал ползун влево, и тот своими пальцами продвигал очередной патрон к продольному окну приемника. При повороте мотыля и шатуна вверх трубка замочных рычагов поднимала хвост верхнего предохранительного спуска. После того как боевая личинка вставала своим отверстием напротив бойка ударника, верхний спуск поднимался и отпускал ударник. Если при этом спусковой рычаг был по-прежнему нажат, происходил выстрел. К этому времени канал ствола уже был надежно заперт.

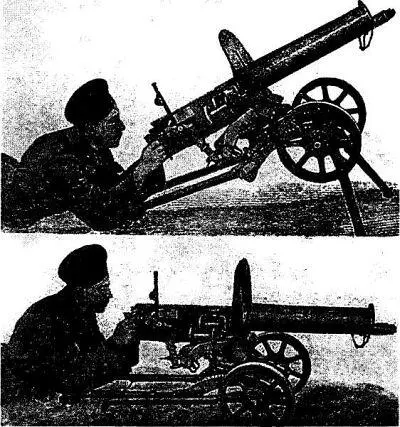

Система Максима отличалась высокой живучестью, надежностью действия, что и обеспечило ей исключительное долголетие. Внешнее положение рукоятки, хотя и представляло некоторую опасность для расчета, облегчало оценку состояния, определение и устранение задержек в стрельбе: рукоятка остановилась вертикально — поломка боевой пружины; с наклоном назад — густая смазка, засорение трущихся деталей или забоины на них, слабое натяжение возвратной пружины, перекос или демонтаж патрона, поперечный разрыв гильзы; с наклоном вперед — излишнее натяжение возвратной пружины, поломка пружины верхней защелки.

Пулемет обр. 1905 г. имел выдвижной или откидной стоечный прицел. Стебель выдвижного прицела с помощью маховичка устанавливался на высоту, соответствующую дальности стрельбы от 400 до 2000 м. У откидного прицела с помощью маховичка по вертикальному стеблю перемещался хомутик с целиком. Оба прицела имели механизм внесения боковых поправок.

Пулемет обр.1910 г. получил откидной стоечный прицел, включавший стебель (стойку) с зубчатой рейкой, хомутик с поперечной трубкой для целика и маховичок с тормозом. На стойке крепилась прицельная планка с делениями для наводки по дальности, а на трубке наносились деления для установки целика. Мушка треугольного сечения вставлялась в паз на приливе передней части кожуха. Высота мушки над осью канала ствола составляла 102,5 мм, так что точность крепления кожуха оказывала большое влияние на меткость стрельбы.

Кожух ствола емкостью 4,5 л имел наливное (сверху сзади) и сливное (спереди снизу) отверстия, прикрытые навинтованными пробками, а также пароотводное (сбоку). Внутри кожуха имелась пароотводная трубка. Для отвода пара из кожуха служили съемные резиновые или парусиновые шланги. Часть пулеметов имела кожух с продольным оребрением, увеличивавшим его жесткость и поверхность охлаждения, но от оребрения пришлось отказаться ради упрощения производства.

ТТХ станкового пулемета «Максим» обр.1895 г. (английского производства)

Патрон — 3-линейный обр. 1891 г.

Масса «тела» пулемета (без воды) — 28,2 кг

Длина «тела» пулемета — 1076 мм

Длина ствола — 518 мм

Длина прицельной линии — 889 мм

Темп стрельбы — 600 выстр./мин.

Питание — холщовая лента на 250 или 450 патронов

Масса коробки с лентой на 250 патронов — 10,2 кг

Масса коробки с лентой на 450 патронов (при «крепостном» лафете) — 16,8 кг

ТТХ станкового пулемета «Максим» обр. 1905 г.

Патрон — 3-линейный обр. 1891 г.

Масса «тела» пулемета (без воды) — 28,25 кг

Длина «тела» пулемета — 1086 мм

Длина ствола — 720 мм

Начальная скорость пули — 617 м/с

Прицельная дальность — 1422 м (2000 шагов)

Темп стрельбы — 500–600 выстр./мин.

Боевая скорострельность — 250–300 выстр./мин.

Питание — холщовая лента на 250 патронов

ТТХ станкового пулемета системы «Максим» обр. 1910г.
